혁신적인 Centralogic™ 컨트롤 인터페이스는 디지털 라이브 사운드 콘솔을 간단하게 아날로그 콘솔처럼 사용할 수 있도록 도와줍니다.
iPad app to control and monitor your M7CL mixing console.
M7CL 에디터 소프트웨어 제공
Centralogic™은 쉽게 액세스할 수 있게 중앙 집중식으로 콘솔 컨트롤 작업을 모두 가능하게 해 주는 Yamaha의 혁신적 방식입니다. 8개의 채널 블록은 네비게이션 키를 통해 간단히 콘솔 중앙으로 이동할 수 있으며 디스플레이 바로 아래에 있는 터치패널 디스플레이 및 인코더를 포함한 중앙집중식 인터페이스를 통해 작동할 수 있습니다. Yamaha의 각광받는 Selected Channel 인터페이스 역시 구현되어 있으며, 라이브 사운드 분야에서 이 고급 디지털 콘솔을 아날로그 콘솔처럼 쉽고 간편하게 사용할 수 있도록 다양한 작업 옵션을 제공합니다.
StageMix를 다운로드 받고 설치하시기 전에 개인정보보호정책을 자세히 확인해주세요.
* Apple, iPhone, iPod touch 및 iPad는 미국 및 기타 국가에서 등록된 Apple Inc.의 상표입니다. App Store는 Apple Inc.의 서비스 표입니다.
사용 시 주의사항
iPadOS의 사양 변경으로 인해 iPadOS 18 이상에서는 RTA 데이터가 표시되지 않습니다.
iPad Air 2를 사용할 때 M7CL용 StageMix 사용 시 주의사항
iPad Air 2를 사용할 경우, M7CL과 StageMix 간의 동기화가 정상적으로 이루어지지 않는 경우가 있습니다. 이러한 경우에는 아래의 안내에 따라 조치를 취해 주세요.
1. M7CL의 기능 접근 영역에서 SETUP 버튼을 눌러 SETUP 화면으로 이동합니다.
2. SETUP 화면 하단에서 NETWORK 버튼을 눌러 NETWORK 팝업 창으로 이동합니다.
3. LINK MODE 선택 영역에서 10BASE-T 버튼을 누른 후 OK 버튼을 눌러 10BASE-T 모드를 선택합니다.
4. M7CL의 전원을 껐다가 다시 켜주세요.
기능
The Best Listening Position is the Best Control Position
In many cases the console position is not the optimum place to be when mixing for live sound. In fact, space and other restrictions sometimes mean that the console ends up in the worst possible spot for listening and mixing.

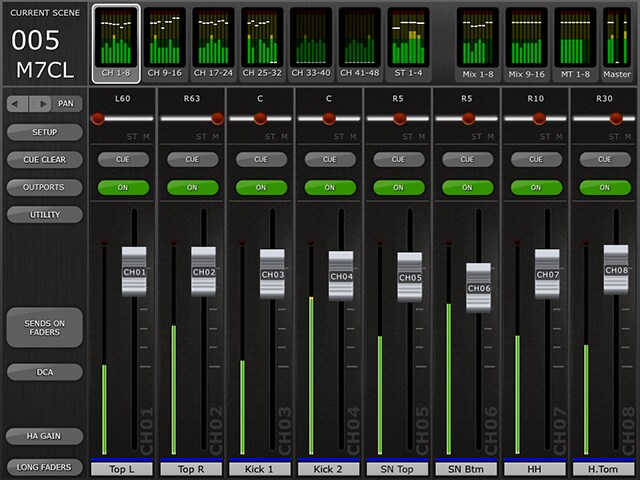

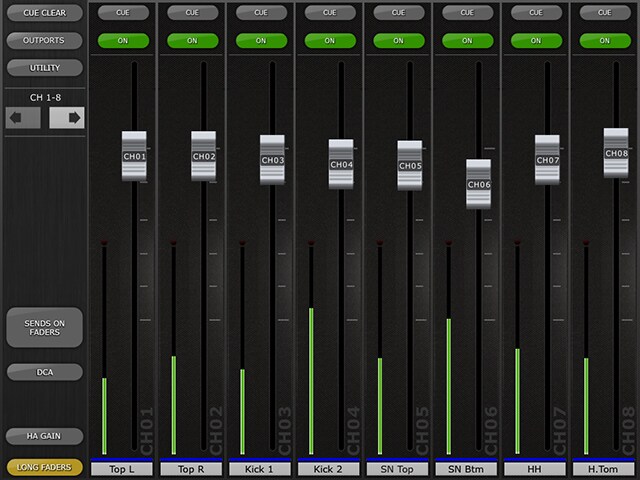

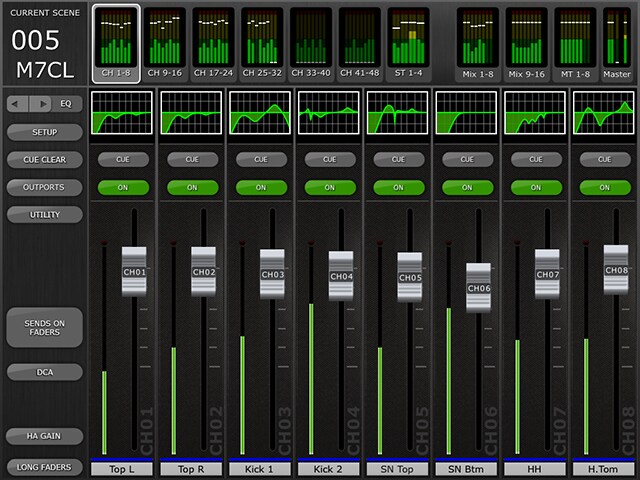

Mixer Window
The main page of the StageMix is called the "Mixer" window. It shows the EQ curve, CUE and ON buttons, fader and level meters, and channel names for eight adjacent channels.Across the top of the screen, all Input, Mix and Matrix level meters and faders are displayed in blocks of eight. This is the "Navigation/Meter Bridge". Press any of these blocks to select which channels are viewed in the fader strips below.

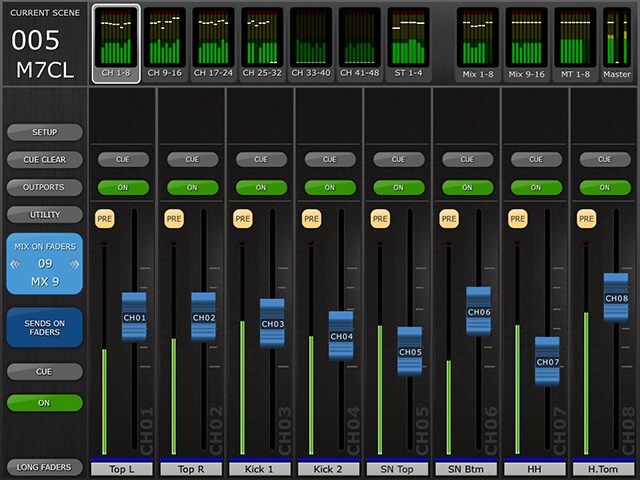

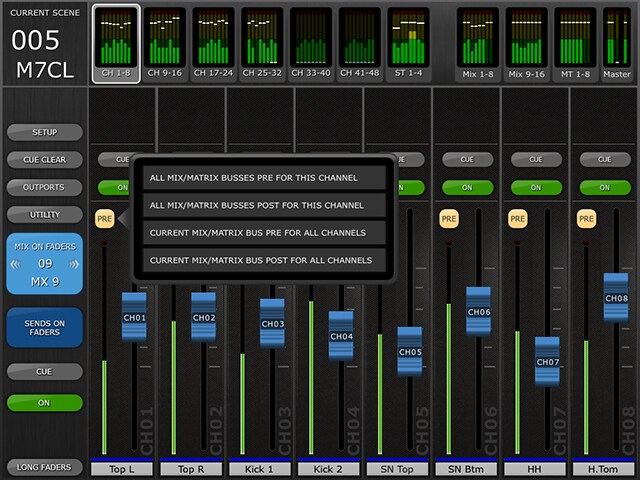

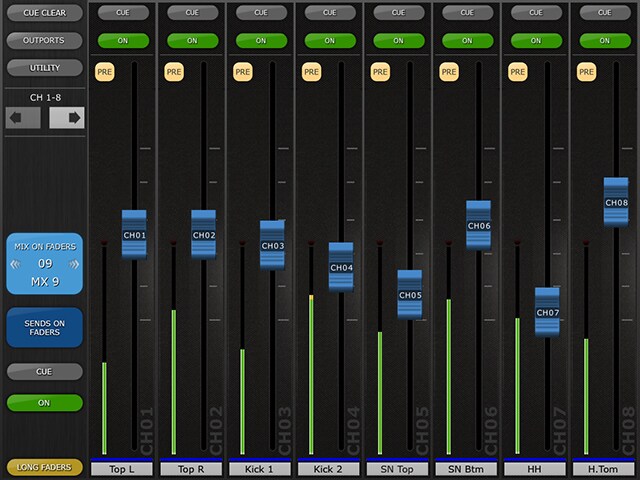

SENDS ON FADERS
The color of this button matches those used on the M7CL console. [CUE] and [ON] buttons appear below, allowing the currently active Mix or Matrix bus to be Cued and turned On/Off.

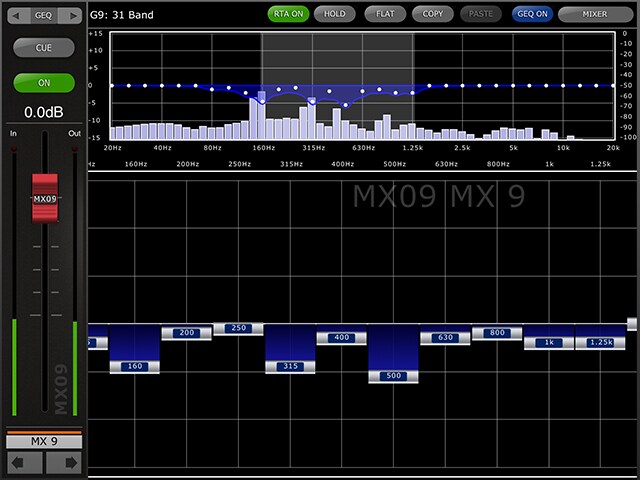

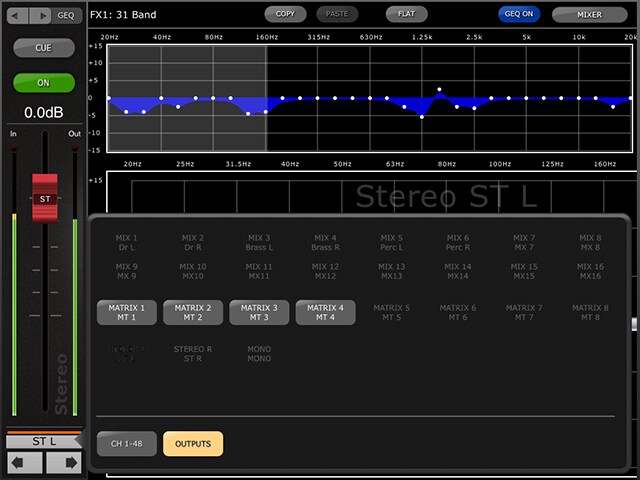

EQ Editing (GEQ)
The upper section of the GEQ setup screen shows GEQ curves and gain levels of all 31 bands. White dot indicates the level position of each band. You can set up each band level by faders shown below it. Settings can be done up to 10 bands at once. Slide the screen to select different bands.

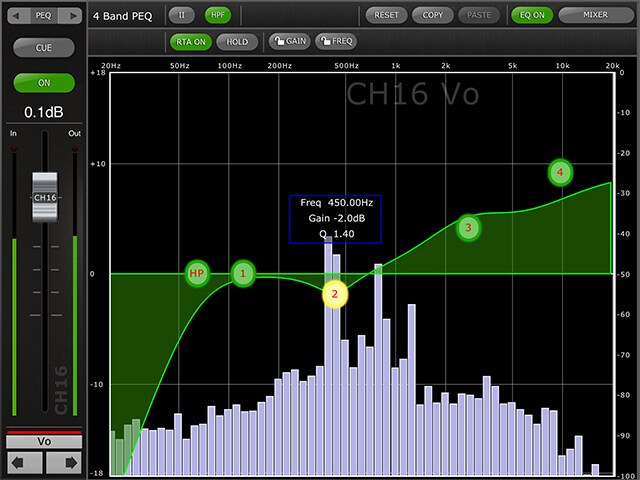

EQ Editing (PEQ)
One band of Parametric EQ can be adjusted at a time. Press one of the green circles to select the band, and it will be highlighted yellow. EQ bands in StageMix are labelled as follows:- HP = HPF (input channels only)- 1 = Low Band- 2 = Low-Mid Band- 3 = High-Mid Band- 4 = High Band

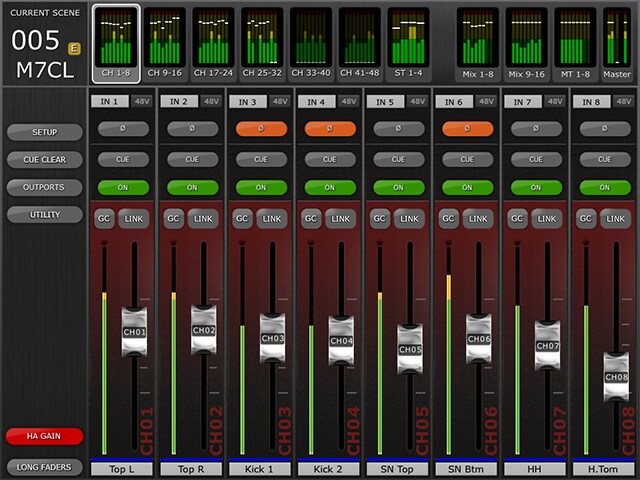

Head Amp Gain
The head amp gain for each input channel can be controlled using the faders in StageMix. Press the [HA GAIN] button in the lower left portion of the Mixer window to enter HA GAIN mode. This button will turn red and the background behind the channel faders will become red to indicate that StageMix is in HA Gain control mode.

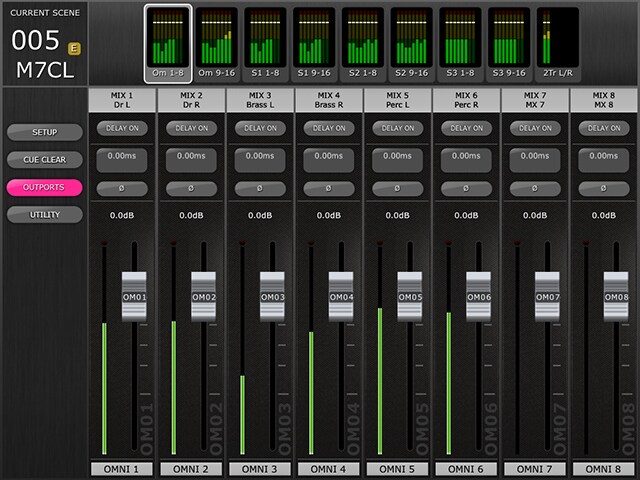

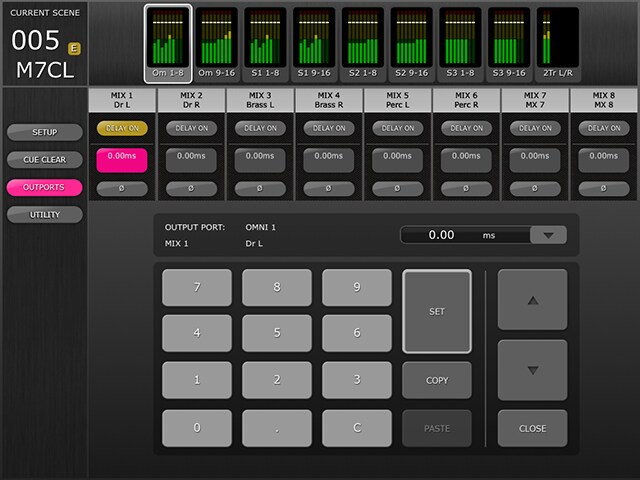

Outports

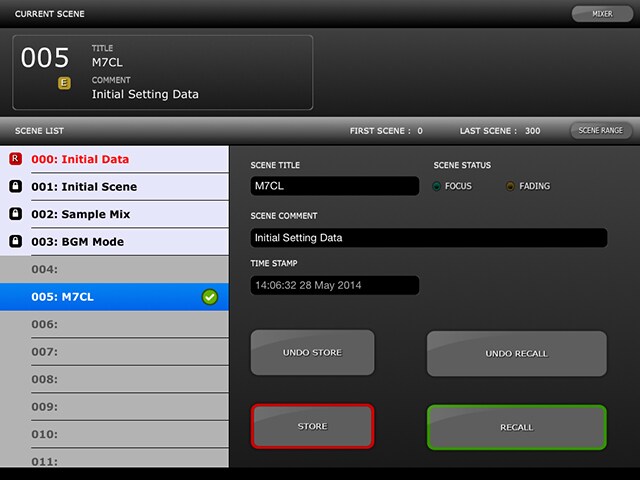

Scene Memory
From this screen, the parameters on the console can be stored to the Scene Memory, which can also be recalled to the console when selected. Scene Titles and Comments that are shown on this screen can be edited easily by tapping on them.
