네트워크 스위치 선택 방법
야마하 오디오 시스템과 함께 사용
간편한 Dante 설정
Dante 자동 최적화 — 연결만 하세요
고급 IT 지식 없이도 연결만 하면 Dante에 최적화됩니다.

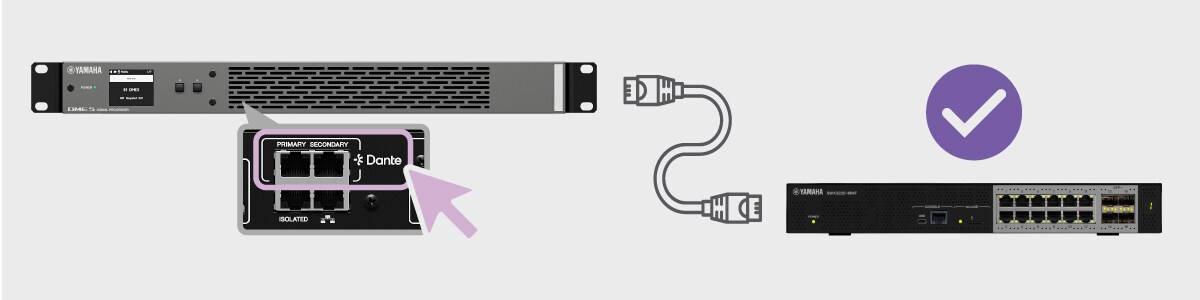

야마하 오디오 장치를 공장 출하 상태의 야마하 네트워크 스위치에 연결하기만 하면 Dante 설정이 자동으로 최적화됩니다. QoS, IGMP 스누핑, 흐름 제어 및 에너지 효율 이더넷(EEE) 비활성화를 포함하여 Dante에 필요한 설정이 자동으로 적용되므로 안정적이고 신뢰할 수 있는 오디오 네트워크를 쉽게 구축할 수 있습니다.
참고:
- Yamaha 스위치는 공장 출하 기본 상태여야 합니다.
- 스위치 및 연결된 오디오 장치는 지원되는 모델 및 펌웨어 버전이어야 합니다.
자동 최적화되지 않음(수동 설정 필요)
지원되지 않는 구성에서는 Automatic Dante Optimization을 사용할 수 없습니다. 그러나 아래 단계를 따르면 Dante용으로 수동 최적화를 쉽게 수행할 수 있습니다.
사례 1: 스위치 펌웨어가 오래된 경우:
스위치 펌웨어를 최신 버전으로 업데이트합니다.
스위치의 최신 펌웨어를 다운로드합니다.
Yamaha LAN Monitor 스위치 설정 및 관리 도구를 실행하고, 스위치에 연결한 다음 펌웨어 업데이트(Firmware Update) 버튼을 클릭하여 업데이트를 진행하십시오.
펌웨어 업데이트를 완료한 후, 위에서 설명한 자동 Dante 최적화를 다시 시도해 보십시오.
참고: 새로운 기능과 버그 수정이 포함되어 있으므로 최신 펌웨어를 사용하는 것이 좋습니다.
케이스 2: 스위치가 공장 출하 초기 상태가 아님:
수동으로 간편하게 Dante 최적화 가능

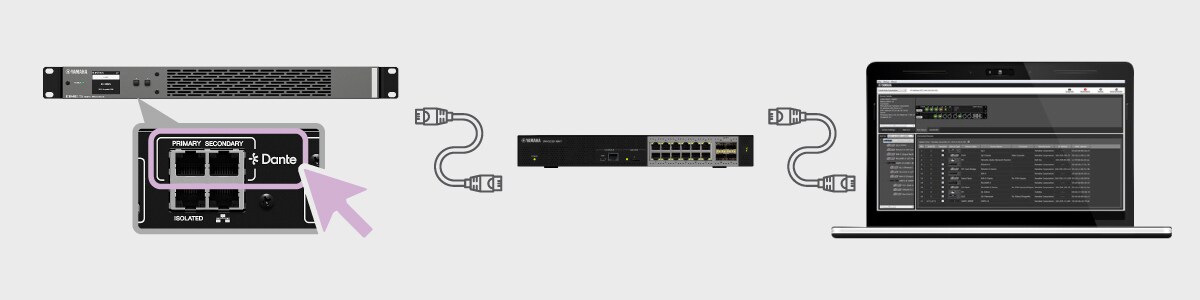

스위치 설정 및 관리 도구인 Yamaha LAN Monitor를 사용하여 스위치의 웹 GUI에 접속한 후, ProAV 프로필 설정에서 “Dante”를 선택합니다.
이를 통해 QoS, IGMP 스누핑 활성화, 흐름 제어(Flow Control) 비활성화, 에너지 효율 이더넷(EEE) 비활성화를 포함한 Dante 설정이 자동으로 적용됩니다.
*스위치가 이미 설정되어 있어 공장 출하 기본 상태가 아닌 경우, Yamaha 오디오 장치는 연결 시 자동으로 최적화되지 않습니다.
-

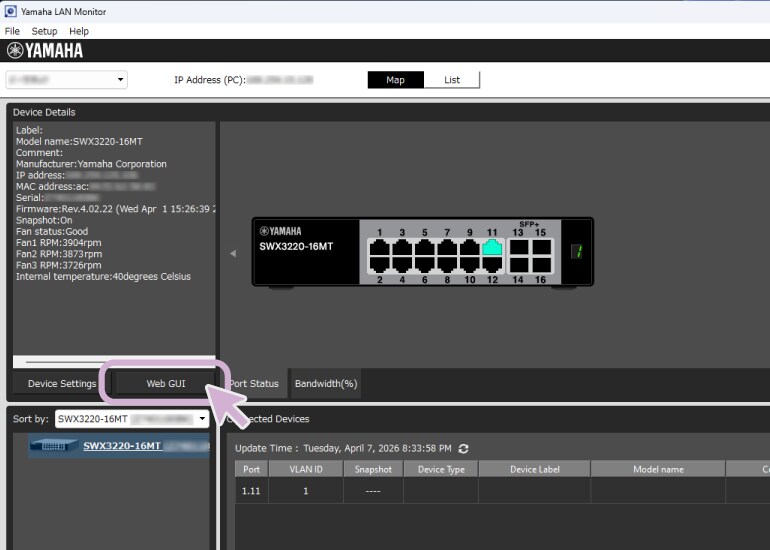

단계 1. Yamaha LAN Monitor 실행 > “웹 GUI(Web GUI)” 클릭
-

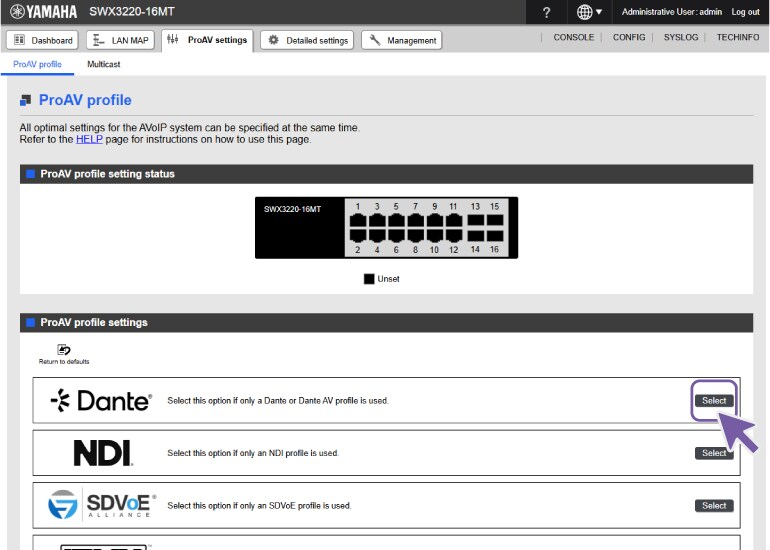

단계 2. ProAV 설정에서 “Dante”를 선택하고 적용(Apply) 클릭
-

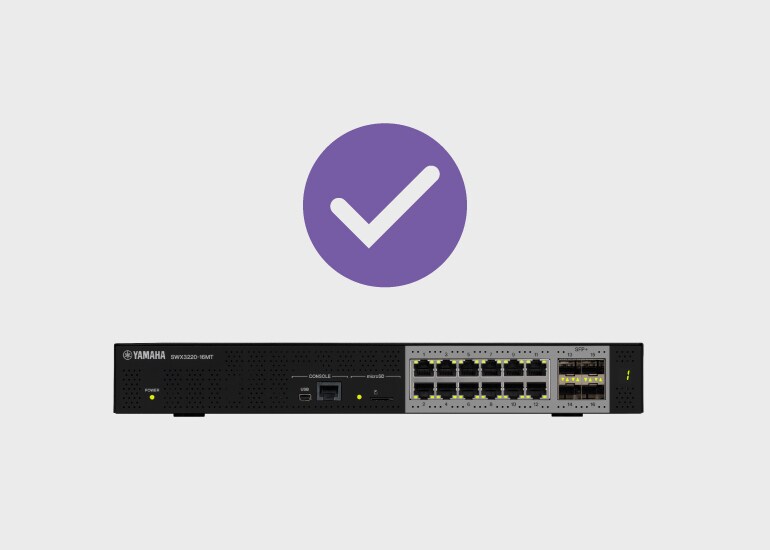

Dante 최적화가 완료되었습니다!
용도에 맞는 올바른 스위치 선택하기
1. 연결할 장치 수 확인
예: 8개의 장치를 연결하려고 합니다.
2. 연결할 장치 중 PoE를 지원하는 기기가 있는지 확인
PoE 장치를 사용하지 않는 경우, 단계 3으로 이동하십시오.
PoE 장치를 사용하는 경우, 각 장치의 개별 전력 요구 사항을 모두 합산하십시오.
예: 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total 75 W
예: 총 전력 요구량이 75W인 8개의 장치의 경우, SWX2210P-10G(8개의 PoE 포트, 최대 124W)가 가장 적합합니다.
| PoE 포트 수 | 매니지드 스위치 (최대 PoE 전력 용량) |
|---|---|
| 24 | SWX2310P-28GT (370 W) |
| 8 | SWR2311P-10G (240 W) |
| SWX2210P-10G (124 W) |
3. etherCON 커넥터가 필요하지 않은 경우, 아래 목록에서 선택하십시오.
예: 8개의 장치를 연결하려는 경우 SWR2310-10G가 가장 적합한 선택입니다.
| 다운링크 포트 수 | 매니지드 스위치 |
|---|---|
| 24 | SWR2310-28GT |
| 16 | SWR2310-18GT |
| 8 | SWR2310-10G |
4. etherCON이 필요한 경우 (*임시 설치와 같이 케이블을 자주 연결 및 분리해야 하는 환경에서는 아래 장치 중에서 선택하십시오.)
다중 스위치 구성에는 SWP2 시리즈를 권장합니다.
단일 스위치 구성의 경우 SWP1 시리즈를 권장합니다.

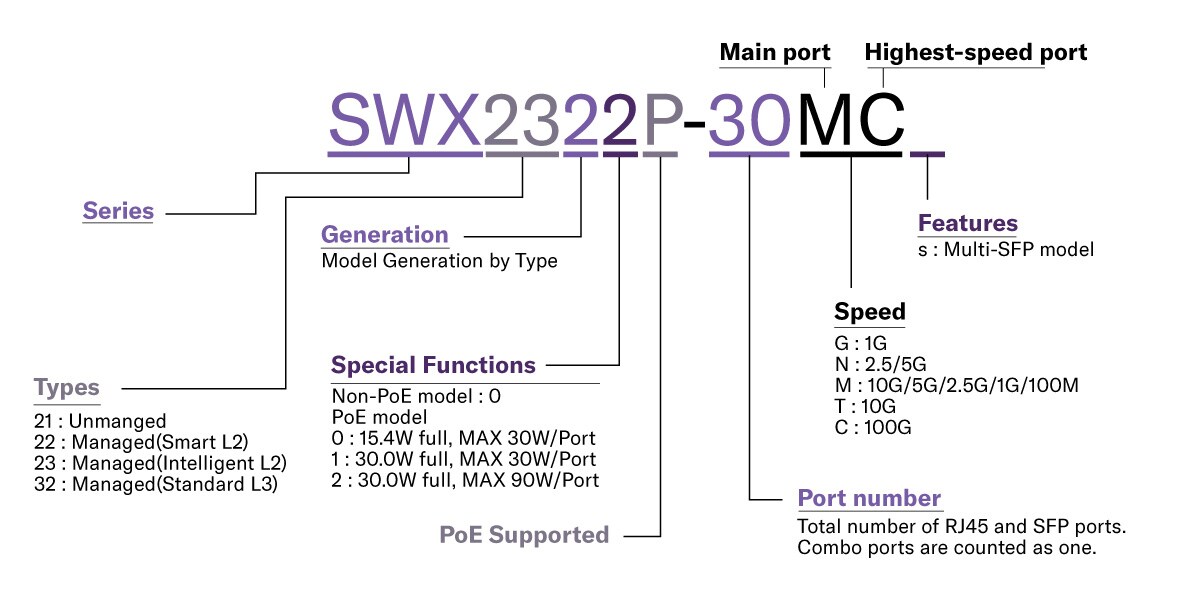

*모델명에 표시된 SMF 및 MMF는 지원되는 광케이블 유형을 나타냅니다. SMF는 최대 10km, MMF는 최대 300m까지 지원합니다.
간편한 Dante 최적화(자동)를 지원하는 장치 목록
| 카테고리 | 모델 이름 | 스위치 펌웨어 버전 | 지원되는 야마하 오디오 기기 | ||
|---|---|---|---|---|---|
| ADECIA | DME 시리즈 | XMS 시리즈 | |||
| RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P | V3.1 이상 | V3.1 이상 | |||
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 이상 | Yes | Yes | Yes |
| SWX3220-16TMs | Rev.4.02.16 이상 | Yes | Yes | Yes | |
| SWX3220-16MT | |||||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 이상 | Yes | Yes | Yes |
| SWX2322P-16MT | Rev.2.06.16 이상 | Yes | Yes | Yes | |
| SWX2320-16MT | Rev.2.05.16 이상 | Yes | Yes | Yes | |
| SWX2310P-28GT | Rev.2.02.30 이상 | Yes | Yes | Yes | |
| SWR2311P-10G | |||||
| SWR2310-28GT | Rev.2.04.17 이상 | Yes | Yes | Yes | |
| SWR2310-18GT | |||||
| SWR2310-10G | |||||
| SWX2210P-10G | Rev.1.03.13 이상 | Yes | Yes | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | Rev.2.03.21 이상 | Yes | Yes | Yes |
| SWP2-10SMF | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | |
| SWP1-16MMF | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | |
| SWP1-8MMF | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | |
| SWP1-8 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | |
| L2 언매니지드 | SWR2100P-10G | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 | 지원되지 않음 |
간편한 Dante 최적화(수동)를 지원하는 장치 목록
| 카테고리 | 모델 이름 | 스위치 펌웨어 버전 | ProAV profile |
|---|---|---|---|
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 이상 | Yes |
| SWX3220-16TMs | Rev.4.02.17 이상 | Yes | |
| SWX3220-16MT | |||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 이상 | Yes |
| SWX2322P-16MT | Rev.2.06.17 이상 | Yes | |
| SWX2320-16MT | Rev.2.05.17 이상 | Yes | |
| SWX2310P-28GT | Rev.2.02.31 이상 | Yes | |
| SWR2311P-10G | |||
| SWR2310-28GT | Rev.2.04.18 이상 | Yes | |
| SWR2310-18GT | |||
| SWR2310-10G | |||
| SWX2210P-10G | Rev.1.03.14 이상 | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | 아니요 | 아니요 |
| SWP2-10SMF | |||
| SWP1-16MMF | 지원되지 않음 | 지원되지 않음 | |
| SWP1-8MMF | 지원되지 않음 | 지원되지 않음 | |
| SWP1-8 | 지원되지 않음 | 지원되지 않음 | |
| L2 언매니지드 | SWR2100P-10G | 지원되지 않음 | 지원되지 않음 |
