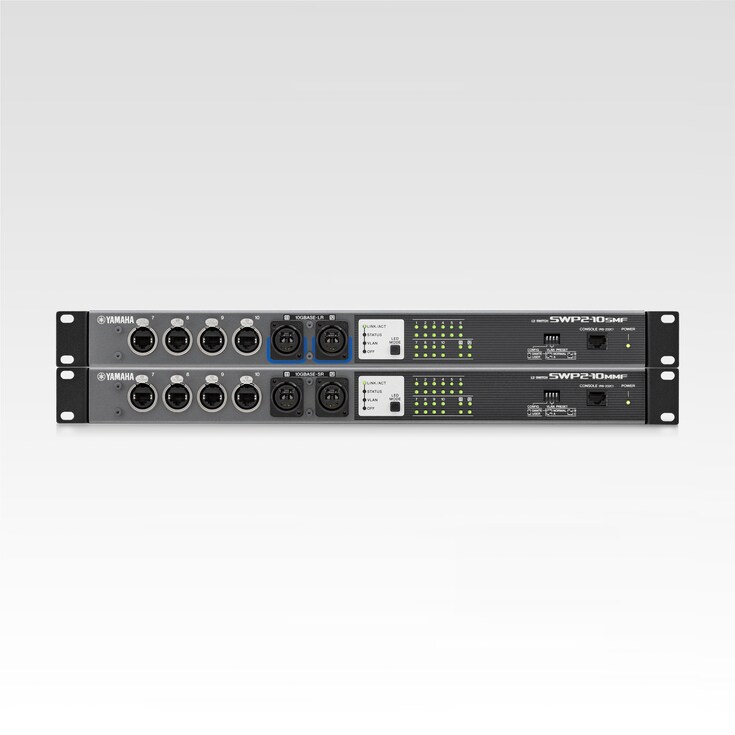

10G 업링크 포트가 있는 SWP2 시리즈 네트워크 스위치를 사용하면 DIP 스위치를 뒤집어 Dante의 최적화된 설정 및 VLAN 사전 설정을 불러올 수 있습니다.
라인업

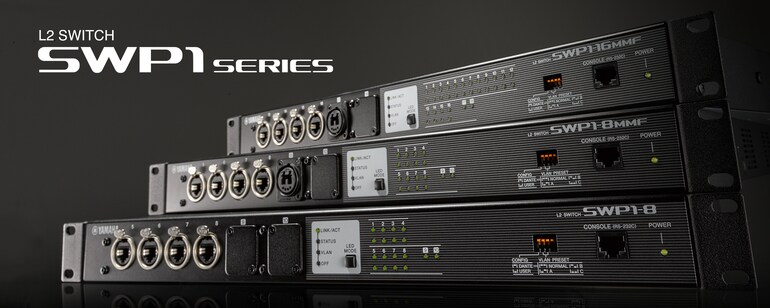

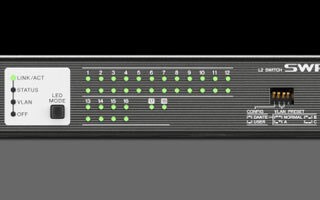

SWP1-16MMFL2 Switch
SWP1 시리즈 L2 스위치는 Dante 네트워크 시스템에 가장 적합합니다. etherCON 포트 12개, RJ45 포트 4개, opticalCON 포트 1개 및 추가 포트 1개를 위한 옵션 슬롯이 있습니다.
- etherCON 커넥터: 4 전면 / 8 후면
- RJ45 커넥터: 4 후면
- opticalCON 커넥터: 1 전면
- 선택적인 광학 모듈 슬롯: 1 전면
- 전력소비량: 16W
- 크기(WxHxD): 480 x 44 x 362mm(18.9" x 1.7" x 14.2")
- 순중량: 4.6kg(10.1 lbs)
SWP1-8MMFL2 Switch
SWP1 시리즈 L2 스위치는 Dante 네트워크 시스템에 가장 적합합니다. etherCON 포트 8개, opticalCON 포트 1개 및 필요에 따라 추가 포트를 위한 옵션 슬롯이 있습니다.
- etherCON 커넥터: 4 전면 / 4 후면
- opticalCON 커넥터: 1 전면
- 선택적인 광학 모듈 슬롯: 1 전면
- 전력소비량: 11W
- 크기(WxHxD): 480 x 44 x 362mm(18.9" x 1.7" x 14.2")
- 순중량: 4.2 kg(9.3 lbs)
SWP1-8L2 Switch
SWP1 시리즈 L2 스위치는 Dante 네트워크 시스템에 가장 적합합니다. etherCON 포트 8개 및 필요에 따라 추가 포트 2개를 위한 옵션 슬롯이 있습니다.
- etherCON 커넥터: 4 전면 / 4 후면
- 선택적인 광학 모듈 슬롯: 2 전면
- 전력소비량: 11W
- 크기(WxHxD): 480 x 44 x 362mm(18.9" x 1.7" x 14.2")
- 순중량: 4.2 kg(9.3 lbs)
Options

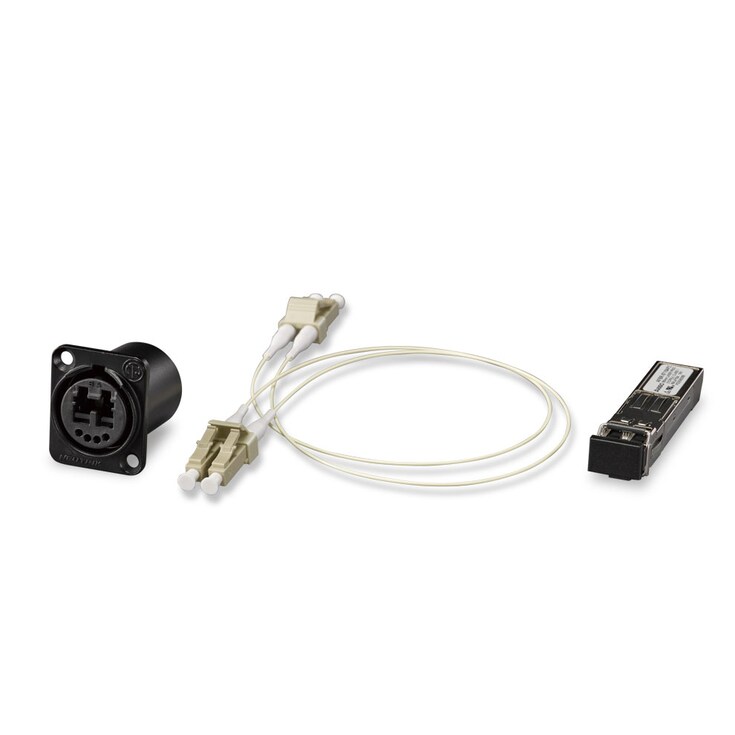

MMF-SWP1
MMF-SWP1 옵션 키트에는 WP1 시리즈 스위치에 있는 지정된 장 슬롯에 opticalCON 커넥터를 사용해 멀티모드 옵티컬 기능을 설치하는데 필요한 부품이 포함되어 있습니다.
PA-700AC Adaptor
SWP1, SWP2, RSio64-D 및 DM7용 이중 전원 공급장치용 AC 어댑터
- 입력 전압: AC100-240V
- 출력 전압: DC24V
- XLR4-11C형 커넥터
- 치수: 139.0(W) x 31.3(H) x 58.2(D) mm *케이블 제외
기능
Dante 최적화와 네트워크 가시성을 갖춘 Yamaha 스위치
복잡한 네트워크 스위치 설정을 할 때 IT 기술자에게 맡기는 편이 더 나았던 이전과 달리 이제는 누구나 쉽게 네트워크 오디오를 구성할 수 있습니다. 간단한 스위치 설정만으로 Dante 작업에 대한 SWP1 시리즈 네트워크 스위치를 최적화할 수 있고, Yamaha LAN Monitor로 불리는 전용 컴퓨터 애플리케이션은 종합적 모니터링 및 제어가 용이하도록 "네트워크 동작"을 볼 수 있게 해줍니다.
Yamaha는 1995년에 네트워크 장치 비즈니스를 개시했고, 일본의 중견 기업과 SOHO 네트워크 시장에서 상당한 입지로 존재감을 드러냈습니다. Yamaha 라우터/방화벽에 연결되는 Yamaha 기가비트 L2 스위치는 2011년에 출시되었고, 네트워크 설치, 유지 관리 및 관리 업무량을 대폭 줄여주는 특장점을 가지고 있습니다.
20년 후 오디오 네트워킹은 라이브 사운드 및 전문 오디오 분야에서 가장 빠르게 성장하고 가장 소중한 기술 중 하나가 되었습니다. 유명 CL 시리즈 디지털 믹싱 콘솔을 포함한 Dante 지원 Yamaha 제품의 범위는 계속해서 업계 선두를 달리고 있습니다. SWP1 시리즈 네트워크 스위치는 Yamaha만이 제공할 수 있는 IT와 전문 오디오 노하우의 이상적인 균형을 제공하는 전문 오디오 시장이 기대했던 솔루션입니다.
SWP1 시리즈는 오디오 네트워크 설정, 모니터링 및 운영을 그 어느 때보다 더 쉽고 편리하게 만들어줍니다.
-
쉬운 설치와 종합적인 네트워크 가시성

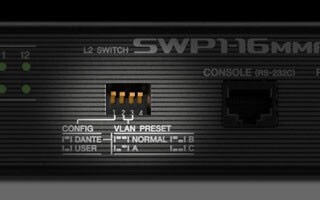

DIP 스위치를 통한 Dante 최적화
간단한 Dante 네트워크들을 설치하고 운영하는 것은 어려운 일이 아니지만, 네트워크의 복잡성이 높아질수록 사용되는 스위치들은 최대의 안정성 확보를 위해 Dante 운영에 최적화 될 필요가 있습니다. 지능형 스위치의 QoS, IGMP Snooping 그리고 다른 파라미터들을 설정하는 것은, 오디오 기술자보다는 IT 기술자들의 분야에 가까운 특수한 지식들을 필요로 하는 복잡한 일이 될 수 있습니다. SWP1 시리즈는 Dante 최적화 설정을 단지 DIP 스위치 하나를 돌리는 것만으로 불러올 수 있게 해 줍니다. 어떠한 전문성이나 훈련도 필요하지 않습니다.
세 가지 프리셋 VLAN 유형
정말로 효과적인 네트워크는 다수의 서비스들 - Dante 통신, StageMix와 다른 스마트 장치 기능들, 디지털 믹서나 앰플리파이어의 제어를 도와주는 컴퓨터 소프트웨어 등등 - 을 동시에 다루어 낼 수 있어야 합니다. 하지만 당신이 보다 많은 통신 장비들을 네트워크에 결합시킬수록 혼선이나 문제가 발생할 확률은 점점 더 높아집니다. 다양한 유형의 데이터들을 분리하기 위해서는 가상 VLAN 도메인의 사용이 이상적인 해결책이지만, 이러한 유형의 설정은 IT에 대한 전문 지식을 필요로 합니다. SWP1 시리즈는 DIP 스위치를 이용해 선택할 수 있는 세 가지의 VLAN 프리셋을 포함하고 있습니다. 또한 USER 모드는 완전한 맞춤형의 VLAN 설정 또한 사용할 수 있게 해 줍니다.
*옵션으로 제공되는 MMF-SWP1이 설치될 경우, SWP1-8 포트 9와 10, SWP1-8MMF 포트 10, 그리고 SWP1-16MMF 포트 18이 사용 가능합니다.
네트워크 가시성

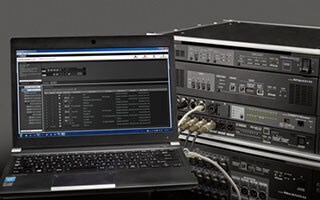

효과적인 Dante 네트워크 관리는 네트워크 트래픽, 스위치 상태 및 개별 Dante 장치 정보와 같은 다양한 파라미터에 따라 달라집니다. 전용 Yamaha LAN Monitor 애플리케이션은 SWP1 시리즈 스위치와 함께 사용되었을 때 필요한 모든 파라미터를 포괄적인 단일 화면 보기로 제공합니다. 이러한 유형의 그래픽 개요를 "네트워크 가시성"이라고 합니다. 일반 네트워크 상태의 스냅샷을 찍고 파라미터 중 어느 하나가 변경되었을 경우 문제를 빠르고 쉽게 해결할 수 있도록 사용자에게 알리는 경고를 설정할 수 있습니다. Dante Controller 애플리케이션은 하나의 컴퓨터에서 전체 Dante 네트워크 솔루션을 제공하는 한 번의 클릭으로 Yamaha LAN Monitor에서도 시작할 수 있습니다.
*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.
-
신뢰성과 연결성

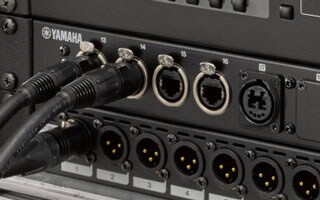

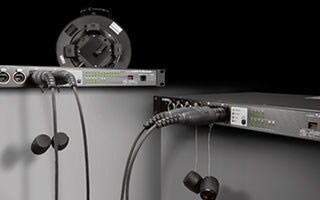

라이브 사운드의 신뢰성을 위한 etherCON 커넥터
신뢰성은 라이브 사운드 어플리케이션에 필수적인 요소입니다. 그 무엇도 쇼를 방해해서는 안되기 때문입니다. 일반적인 네트워크 스위치는 보통 자신이 연결될 컴퓨터의 커넥터에 맞추기 위해 RJ45 커넥터를 가지고 있는 것에 반해, SWP1 시리즈는 내구성이 뛰어나고 신뢰할 수 있으며, Yamaha CL/QL 시리즈 콘솔을 비롯한 다른 Dante 사용 가능 장치에 있는 etherCON 커넥터에 직접 연결할 수 있는 etherCON 커넥터를 가지고 있습니다.
광섬유와 네트워크 중복 지원 (네트워크 중복을 위해서는 옵션 선택 필요)
SWP1-8MMF와 SWP1-16MMF는 opticalCON 커넥터를 연결할 수 있는 멀티모드 파이버를 포함하고 있습니다. 두 모델 모두 300미터 거리에서의 송신이 가능합니다. 옵션으로 선택 가능한 MMF-SWP1 광섬유 모듈을 추가하실 경우, 중복 연결을 위한 두 개의 광섬유 케이블을 사용하실 수 있습니다. 중복 연결을 위한 고속 스패닝 트리 프로토콜 (Rapid Spanning Tree Protocol, RSTP) 또한 지원됩니다.

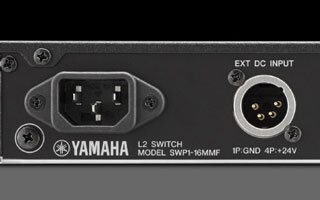

여분의 전원을 위한 외부 직류 전원 입력
SWP1 시리즈 스위치는 표준적인 교류 전원 입력 커넥터에 더해, XLR-4-32 유형의 외부 직류 전원 입력 커넥터를 포함하고 있습니다. 외부 직류 전원 입력 커넥터를 통해 공급되는 +24V 직류 전원은 교류 전원에 문제가 생겼을 경우에도 장치들이 작동될 수 있도록 여분의 전원을 제공합니다. 추가적인 신뢰성의 확보를 위해, 교류 전원 커넥터는 사고로 분리되는 것을 막기 위한 잠금 유형 (V-Lock)으로 되어 있습니다.
-
고급 네트워크 가시성
Yamaha SWP1 시리즈 네트워크 스위치는 사용자들에게 설치 가능성을 높이고 운영을 편리하게 하여, 사용자들의 편의를 극대화할 수 있도록 만들어졌습니다. 이들은 원터치로 Dante 최적화를 할 수 있도록 해줄 뿐만 아니라, Dante 오디오 흐름 관리 장치의 기능을 완전히 활용할 수 있게 해주는 고급 네트워크 가시성도 제공합니다. Yamaha LAN Monitor 소프트웨어는 SWP1 시리즈와 함께, 단지 연결된 SWP1 시리즈 스위치들만이 아닌, 다른 연결된 Dante 장치들의 종합적인 모니터링과 운영까지 가능하게 해줍니다. Yamaha 고유의 L2MS(Layer 2 Management Service) 프로토콜은 "네트워크 가시성" 기능을 SWP1 시리즈 스위치에 연결된 모든 Dante 장치들에까지 확장시켜 줍니다.
*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.
완전한 네트워크 개요를 위한 LAN 도표화

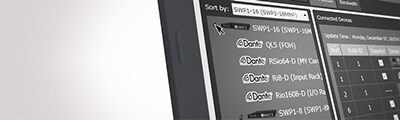

다수의 스위치들이 어떻게 서로 다른 위치에 설치되어 있는지나, 네트워크 장치들이 이들 스위치에 어떻게 연결되어 있는지를 이해하기는 어렵고, 많은 시간을 소모하는 일이 될 수 있습니다. Yamaha LAN Monitor는 네트워크 전반의 위상을 명확하게 확인할 수 있게 해주며, 사용자에게 다수의 스위치들과 Dante 네트워크 장비들이 어떻게 상호 연결되어 있는지에 대한 종합적인 개요를 보여줍니다. 간단하게 컴퓨터를 가까운 SWP1 스위치에 연결하고 Yamaha LAN Monitor 소프트웨어를 실행하십시오.

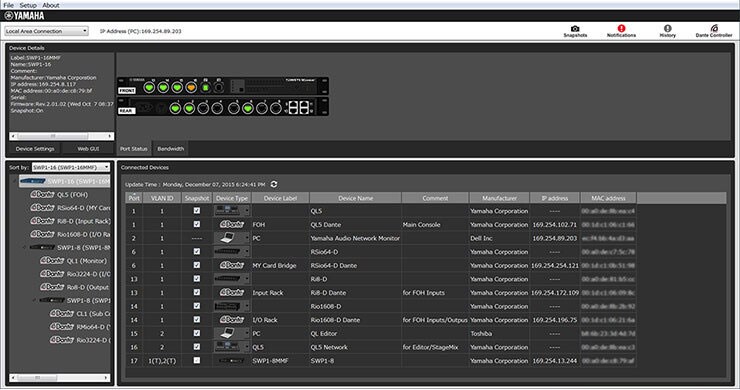

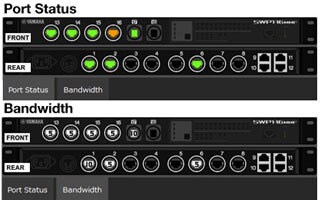

포트 상태 및 대역폭 사용 상태
Yamaha LAN Monitor는 포트 상태 및 대역폭 디스플레이를 포함하고 있어, 각 네트워크 스위치 포트의 연결 상태와 연결된 장치의 정보, 그리고 각 포트의 통신 속도 및 대역폭 사용 상태를 보여줍니다.
Dante 장치 정보
네트워크의 SWP/SWR/SWX 시리즈 스위치에 연결된 모든 Dante 장치에 대한 장치 정보 및 모니터링도 제공됩니다. 기본 및 보조 포트 상태를 모니터링하고 흐름을 송수신하는 기능은 안정적이고 신뢰할 수 있는 Dante 오디오 통신을 달성하는 데 중요합니다. 이 기능을 사용하면 네트워크의 전반적인 "상태"를 주시할 수 있습니다.

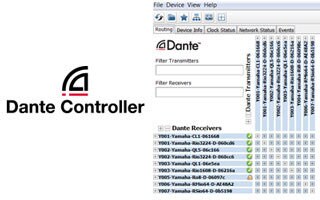

Dante 컨트롤러의 원 클릭 실행
Yamaha LAN Monitor 인터페이스의 위쪽에 있는 Dante 컨트롤러 버튼은 당신이 Dante 컨트롤러를 한 번의 클릭으로 실행할 수 있게 해 줍니다 (단, Dante 컨트롤러 소프트웨어가 컴퓨터에 설치되어 있어야 합니다). Yamaha LAN Monitor와 Dante 컨트롤러 간의 매끄러운 전환은 한 대의 컴퓨터로 전체 Dante 네트워크를 제어할 수 있게 해 줍니다.

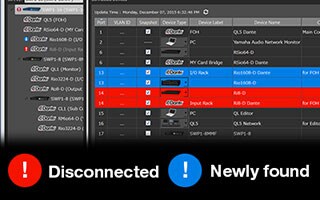

문제 해결을 쉽게 만들어 주는 스냅샷 기능
당신은 설정 과정 중에 네트워크 상태의 ""스냅샷""을 찍을 수 있습니다. 이후 소프트웨어는 자동으로 설정의 변화를 추적해주며, 변화가 있을 시 당신에게 경고해줍니다. 당신은 리허설 중에도 네트워크의 스냅샷을 찍을 수 있으며, 이는 케이블이 분리되거나, 장치가 꺼지거나, 혹은 공연에 앞서 장치를 잘못 연결한 경우 당신이 경고를 받을 수 있게 해 줍니다.

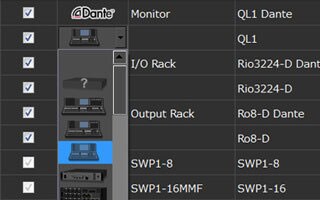

아이콘과 라벨, 그리고 주석으로 강화된 장치 ID
IP 혹은 MAC 주소를 통해 스위치에 연결된 장치를 식별하는 것은 어려울 뿐만 아니라 실수가 발생하기 쉬운 방법입니다. 연결된 Dante 장치들은 Dante 컨트롤러 소프트웨어가 이전에 설정한 장치 ID 뿐만 아니라 Dante 아이콘으로 식별되게 됩니다. 당신은 장치의 위치 등의 추가적인 정보를 라벨이나 주석 칸에 추가할 수도 있습니다.

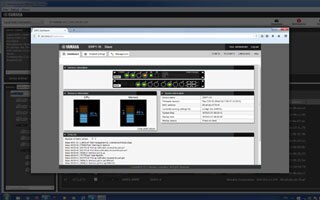

세부 스위치 설정과 펌웨어 업데이트
보다 ""심도 있는"" 설정에 접근하고 펌웨어를 업데이트 하기 위해, 각 장치를 위한 web GUI를 불러올 수 있습니다.
시스템
강화된 편의성과 제어를 위한 시스템 예시들
SWP1 시리즈 스위치들은 오디오 네트워크 시스템을 쉽게 설계하고 설치할 수 있게 해줄 뿐만 아니라, 보다 편리하고 쉽게 조작할 수 있는 형태로 설치되도록 해 줍니다.

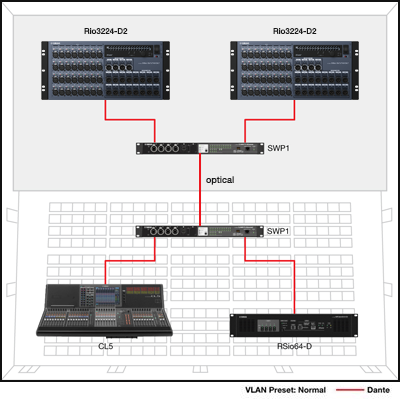

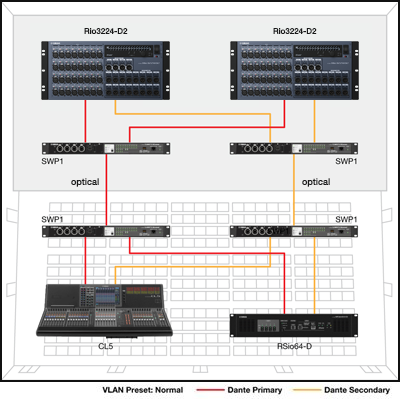

예시 1: 간단한 두 스위치 시스템
한 개의 SWP1 스위치는 무대에, 다른 한 개는 FOH 위치에 위치되게 됩니다. 스위치들 사이의 광섬유 연결은 300미터의 먼 거리에서도 신뢰할 수 있는 데이터 전송을 가능하게 합니다. 두 스위치 모두에 컴퓨터가 연결될 수 있으며, 이를 통해 모니터링 및 전체 네트워크의 운영 및 제어를 수행할 수 있습니다.

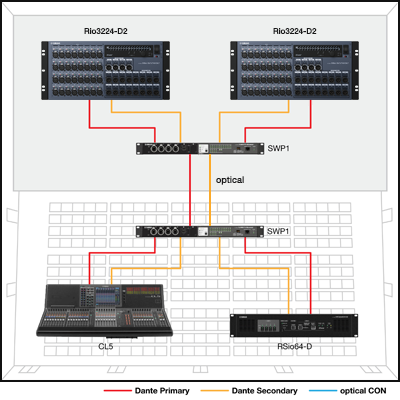

예시 2: 중복 Dante 시스템
별개의 스위치들이 Dante 일차 및 이차 연결에 사용됩니다. 이러한 배치에는 단일 연결 시스템에 사용되는 것의 두 배의 숫자의 스위치들과 케이블들이 사용되지만, 고장 시에도 신뢰할 수 있는 시스템이 필요할 경우, 중복 시스템을 위한 추가적인 장비를 사용은 충분한 가치를 가집니다.
예시 3: VLAN을 통한 중복 Dante 네트워크
이 예시에서는 VLAN이 SWP1 스위치에 설정되며, Dante 일차 라인에는 VLAN1이, Dante 이차 라인에는 VLAN2가 할당됩니다. 중복 케이블 연결에 필요한 스위치는 단 두 개뿐입니다. 각 라인의 광섬유 연결을 위해서는 SWP 스위치들에 선택적으로 설치 가능한 MMF-SWP1 광학 모듈이 설치될 필요가 있습니다.

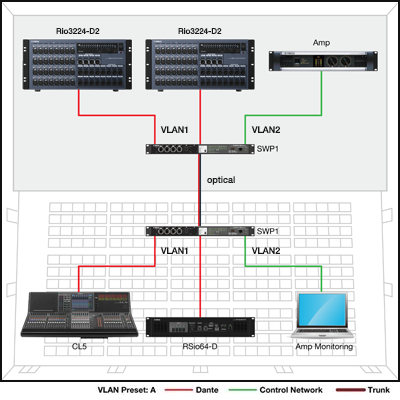

예시 4: Dante와 앰프 동시 사용 프로토콜을 위한 VLAN
이 예시에서는 VLAN1이 Dante 네트워크를, VALN2가 앰프의 모니터링 및 제어 네트워크를 담당합니다. 이러한 방식은 앰프의 제어를 Dante의 멀티캐스트 통신으로부터 분리, 보호합니다.
예시 5: 중복 백본 연결을 위한 광학 모듈
선택적으로 설치 가능한 MMF-SWP1 광학 모듈은 SWP1 스위치에 설치되어 중복 백본 연결을 가능하게 해 줍니다. 연결 집합체는 앰프 네트워크 여백을 위해 사용 가능한 대역폭을 두 배로 늘려줍니다.

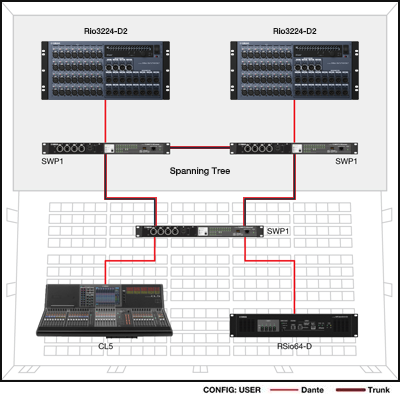

예시 6: 스위치들 간의 중복을 위한 스패닝 트리 프로토콜
스패닝 트리 프로토콜 (MSTP/RSTP/STP)은 루프 형태로 연결된 스위치들 사이에 가외성을 제공해 줍니다. 이 방식은 한층 더 뛰어난 신뢰성을 위해 Dante 일차/이차 중복 시스템과의 연결 시에 사용될 수 있습니다. *스패닝 트리 배치는 VLAN 프리셋으로부터 불러올 수는 없지만, Yamaha 프로 오디오 웹사이트에서 편리하게 배치 파일을 제공받으실 수 있습니다.
