10G 업링크 포트가 있는 SWP2 시리즈 네트워크 스위치를 사용하면 DIP 스위치를 뒤집어 Dante의 최적화된 설정 및 VLAN 사전 설정을 불러올 수 있습니다.
라인업
SWR2310-28GTL2 Switch
L2 인텔리전트 RJ45 스위치(28포트)
- 사용 가능 포트: LAN 포트 24개 및 SFP+ 슬롯 4개
- 고급 보안 관리를 고려한 내장 RADIUS 서버
- Yamaha LAN Monitor 지원됨

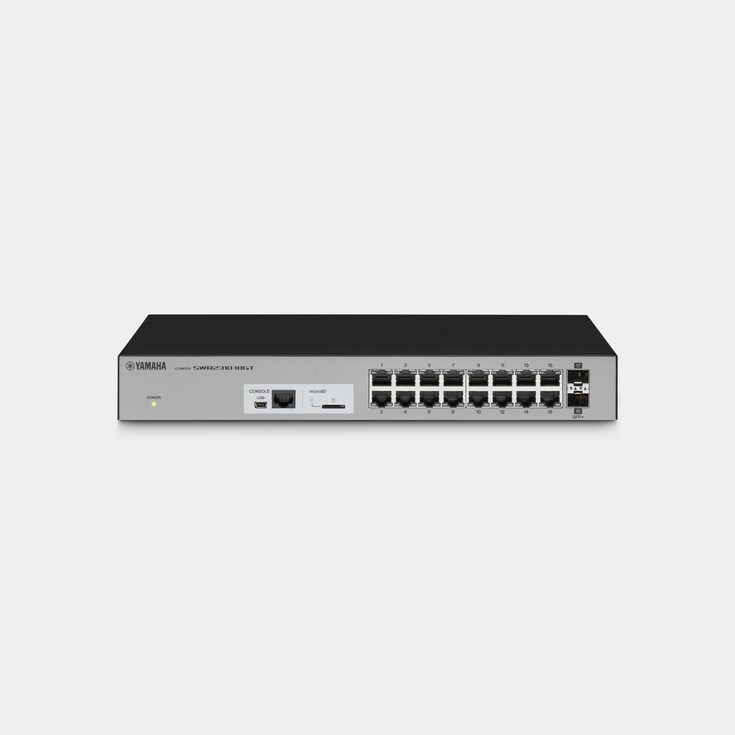

SWR2310-18GTL2 Switch
L2 인텔리전트 RJ45 스위치(18포트)
- 사용 가능 포트: LAN 포트 16개 및 SFP+ 슬롯 2개
- 고급 보안 관리를 고려한 내장 RADIUS 서버
- Yamaha LAN Monitor 지원됨

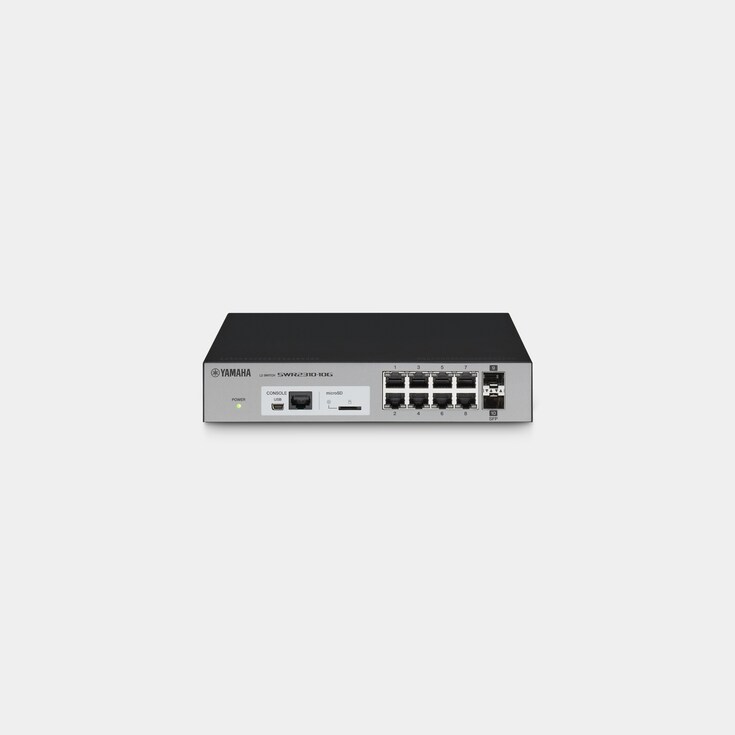

SWR2310-10GL2 Switch
L2 인텔리전트 RJ45 스위치(10포트)
- 사용 가능 포트: LAN 포트 8개 및 SFP 슬롯 2개
- 고급 보안 관리를 고려한 내장 RADIUS 서버
- Yamaha LAN Monitor 지원됨
Options
SFP-SWRT-LRSFP+ 모듈
10Gbps 오디오 네트워크용 SFP+ 모듈
- 최대 전송 거리: 10km*
- 호환 케이블: 단일 모드 광섬유(9/125μm)
- 규정 표준: IEEE802.3ae, 10GBASE-LR
- 커넥터: 2구 LC 커넥터
- 광파장: 1,310nm
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *광섬유 또는 피팅이 충분치 않으면 제품 성능이 사양을 따라가지 못할 수 있습니다.
SFP-SWRT-SRSFP+ 모듈
10Gbps 오디오 네트워크용 SFP+ 모듈
- Maximum Transmission Distance: OM1 (62.5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
- 호환 케이블: 다중 모드 광섬유(50/125μm, 62.5/125μm)
- 규정 표준: IEEE802.3ae, 10GBASE-SR
- 커넥터: 2구 LC 커넥터
- 광파장: 850nm
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXSFP 모듈
SWX/SWR 시리즈 스위치용 SFP 모듈
- 최대 전송 거리: 10km*
- 호환 케이블: 단일 모드 광섬유(9/125μm)
- 규정 표준: IEEE802.3z, 1000BASE-LX
- 커넥터: 2구 LC 커넥터
- 광파장: 1,310nm
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *광섬유 또는 피팅이 충분치 않으면 제품 성능이 사양을 따라가지 못할 수 있습니다.
SFP-SWRG-SXSFP 모듈
SWX/SWR 시리즈 스위치용 SFP 모듈
- 최대 전송 거리: 550m(50/125μm) / 300m(62.5/125μm)*
- 호환 케이블: 다중 모드 광섬유(50/125μm, 62.5/125μm)
- 규정 표준: IEEE802.3z, 1000BASE-SX
- 커넥터: 2구 LC 커넥터
- 광파장: 850nm
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *광섬유 또는 피팅이 충분치 않으면 제품 성능이 사양을 따라가지 못할 수 있습니다.
DAC-SWRT-3M
10Gbps 오디오 네트워크용 직접 연결식 케이블
- Twinax 케이블 30AWG, 패시브
- 케이블 길이: 3m
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
10Gbps 오디오 네트워크용 직접 연결식 케이블
- Twinax 케이블 30AWG, 패시브
- 케이블 길이: 1m
- 사용 가능한 장치 목록: SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
사용 가능한 장치 목록: SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
- 치수: 너비 482.6 mm x 깊이 300 mm x 높이 44mm
- 무게: 1.7kg
- 사용 가능한 장치 목록: SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
WK-SWR
SWX 및 SWR 시리즈 스위치용 벽면 장착 액세서리
- 치수: 너비 249mm x 깊이 3.3mm x 높이 270mm
- 무게: 0.37kg
- 사용 가능한 장치 목록: SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- 스위치는 높이가 2m 이하인 벽 또는 천장에 장착할 수 있습니다*
- *LAN 포트가 위 또는 아래를 향하도록 설치하지 마십시오.
기능
대규모 설치를 위한 스마트하고 안전한 Dante 시스템 조작
고정식 설치를 위한 고성능 L2 스위치가 특징인 Yamaha SWR 스위치 라인업은 더 넓은 범위의 응용분야를 고려해 더 폭넓은 범위의 모델을 제공하도록 확장되었습니다. 새로운 SWR2310-28GT 및 SWR2310-18GT는 VLAN 기능 외에도 대규모 시스템의 안전하고 안정적인 백본 작동에 가장 적합한 선택이 되는 다채널 96kHz 데이터의 장거리 전송을 위한 10G 업링크 포트 등 높은 포트 수와 기능을 제공합니다. 타 SWR/SWP 스위치와 마찬가지로, Yamaha LAN Monitor 소프트웨어는 Dante 시스템 설정을 쉽게 만들어주는 명확한 시각적 시스템 상태 모니터링을 제공합니다.

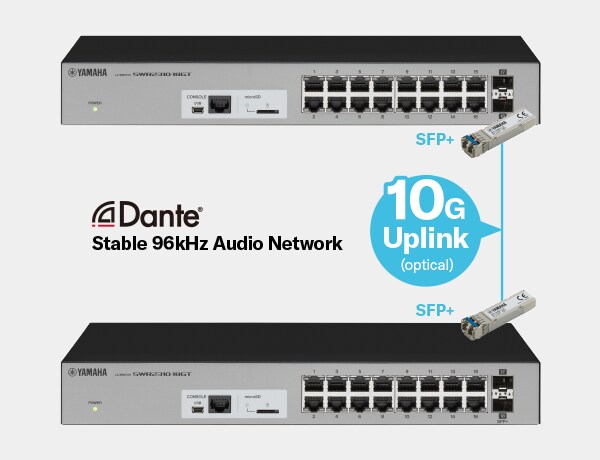

견고한 백본 성능을 위한 10Gbps 지원 다중 포트 모델
SWR2310-28GT 및 SWR2310-18GT 스위치는 장거리 다채널 96kHz 데이터를 전송하는 데 사용할 수 있는 높은 포트 수와 10G 업링크 포트와 함께 시스템 백본 응용분야에서 안전하고 안정적인 네트워크 작동을 지원하도록 설계되었습니다. 선택사양인 SFP-SWRT-SR 및 SFP-SWRT-LR 소형 폼팩터 플러그 지원 모듈을 통해 96kHz 오디오 데이터의 여러 채널을 업소용 설치, 극장, 경기장 및 기타 대규모 설치를 대상으로 성능, 신뢰성 및 유연성을 대폭 향상시켜주는 SFP-SWRT-LR과 함께 최대 10km까지 안정적으로 장거리 통신을 가능하게 할 수 있습니다.
원클릭으로 Dante 최적화
SWR 시리즈 스위치의 IGMP 및 QoS 설정은 웹 기반 GUI에서 간단히 "Dante 최적화" 버튼을 클릭하여 Dante 네트워크 작동에 맞게 자동으로 최적화할 수 있습니다. 이 네트워크 설정은 단순한 시스템에서는 중요하지 않지만, 크기가 더 큰 Dante 네트워크에서 최대 안정성을 보장하려면 적절한 구성이 필수입니다.

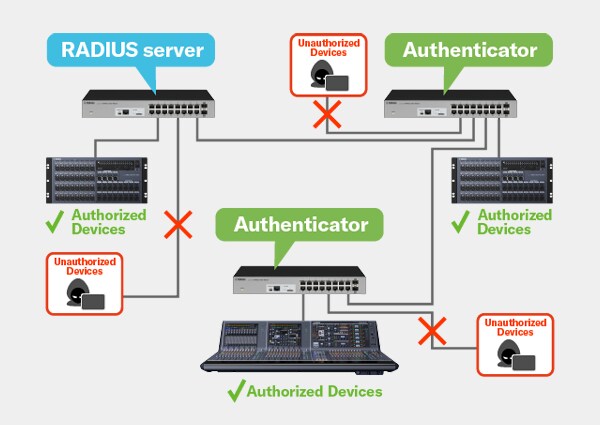

지능형 보안 관리
SWR2310 시리즈에 포함된 VLAN 기능 증강은 내장 RADIUS 서버 기능입니다. 하나의 스위치를 RADIUS 서버로 설정하고 다른 스위치를 이 스위치에 연결하면 복잡한 대규모 설치에서도 무단 네트워크 접근을 효과적으로 차단하여 보안을 강화할 수 있습니다. 웹 기반 GUI를 통해 장치 인증을 빠르고 쉽게 설정할 수 있습니다.
네트워크 가시성 및 스마트 관리(Yamaha LAN Monitor)
효과적인 Dante 네트워크 관리에는 네트워크 트래픽, 스위치 상태, 개별 Dante 장치 정보와 같은 다양한 매개변수가 있습니다. 전용 Yamaha LAN Monitor 컴퓨터 애플리케이션은 SWP/SWR/SWX 시리즈 스위치와 함께 사용할 때 필요한 모든 매개변수를 포괄적으로 단일 화면으로 볼 수 있습니다. 이러한 유형의 그래픽 개요를 "네트워크 가시성"이라고 합니다. 심지어 정상적인 네트워크 상태의 스냅샷을 찍고 매개변수가 변경되면 경고하는 알람을 설정하여 문제를 빠르고 쉽게 식별하고 해결할 수도 있습니다. Dante Controller 애플리케이션은 Yamaha LAN Monitor에서 한 번의 클릭으로 실행할 수도 있어 단일 컴퓨터에서 전체 Dante 네트워크 솔루션을 제공합니다.
유연한 시스템 설계 및 설치 옵션
SWR 시리즈에는 다양한 위치에 쉽게 장착할 수 있게 해주는 랙마운트 및 월마운트 브래킷 및 유연한 전체 시스템 설정 및 설치를 고려해 장거리 통신을 가능하게 해주는 SFP 모듈 등 각종 옵션들을 사용할 수 있습니다. 아래 차트에는 각 SWR 스위치 모델에 사용할 수 있는 옵션이 나와 있습니다.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* 랙마운트 브래킷은 SWR2310-18GT/SWR2310-28GT에 들어 있습니다
-

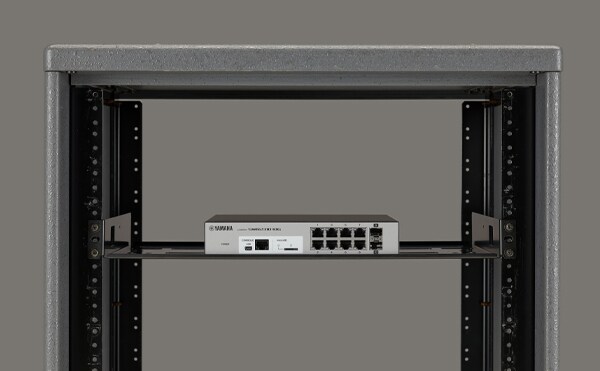

랙마운트 설치(SWR2310-10G + RK-SWR)
-

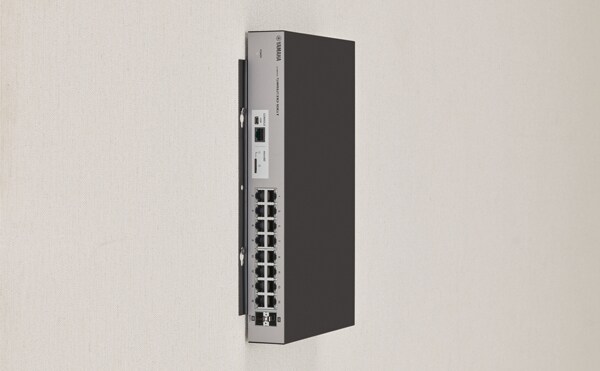

월마운트 설치(SWR2310-18GT + WK-SWR)
* WK-SWR을 사용하면 높이가 2m 이하인 벽 또는 천장에 유닛을 장착할 수 있습니다
* LAN 포트가 위 또는 아래를 향하도록 설치하지 마십시오.
시스템

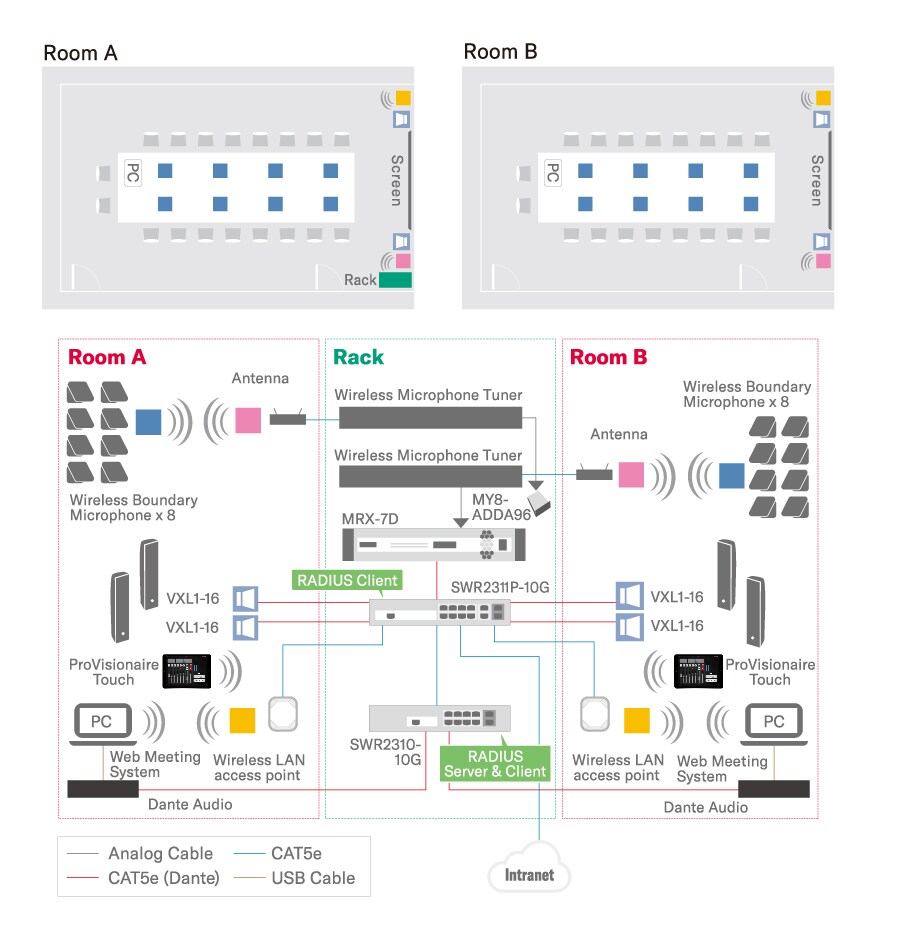

시스템 예
- 이 회의실용 샘플 시스템에는 회의 내용을 원격지와 공유할 수 있게 해주는 디지털 신호 프로세서를 중심으로 구축된 원격 회의 시스템이 들어 있습니다.
- 입력부터 출력까지 네트워킹을 구현함으로써 하나의 PC로 설정 변경에서 문제 해결에 이르는 관리 등의 관리 작업 성능이 향상됩니다.
- 이 시스템은 실내 뒤쪽까지 충분한 볼륨과 선명도를 보장하는 VXL1-16P가 제공하는 탁월한 영사 기능을 이용하는 회의 및 컨퍼런스에 최적의 사운드를 제공하도록 설계되었습니다.
- 하나의 스위치를 RADIUS 서버로 설정하고 다른 스위치를 연결함으로써, 무단 네트워크 액세스를 효과적으로 차단하여 보안을 강화할 수 있습니다.
