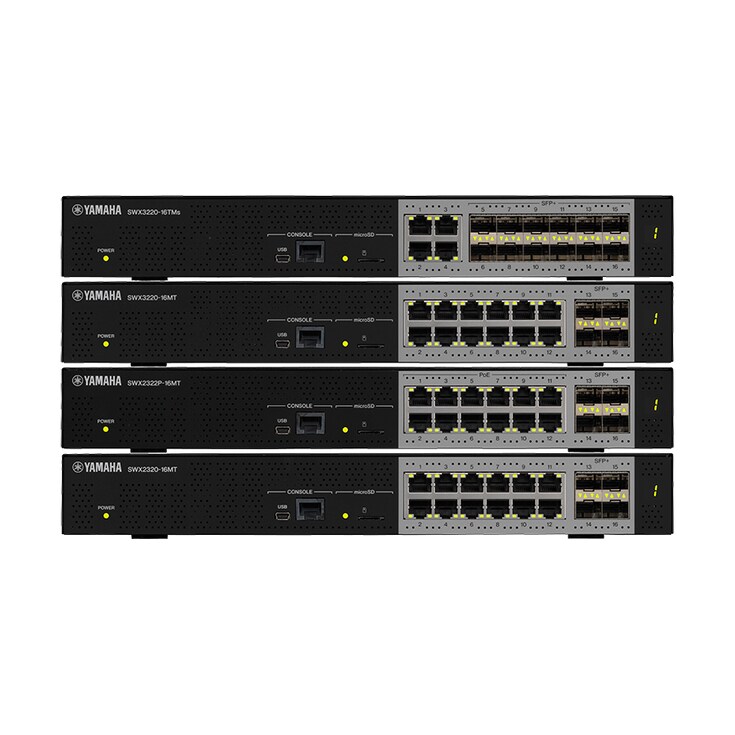

SWX3220 / SWX2320 (Uplink 100G / 25G)

전문 AV 환경을 위해 설계된 스위치로, 비디오 프로덕션 스튜디오, 라이브 이벤트 공연장, 방송 제작 시설 등에 이상적입니다.

고용량·저지연 연결

여러 고해상도 인코더 및 디코더를 동시에 연결하여 원활한 AV-over-IP 워크플로우를 지원합니다.

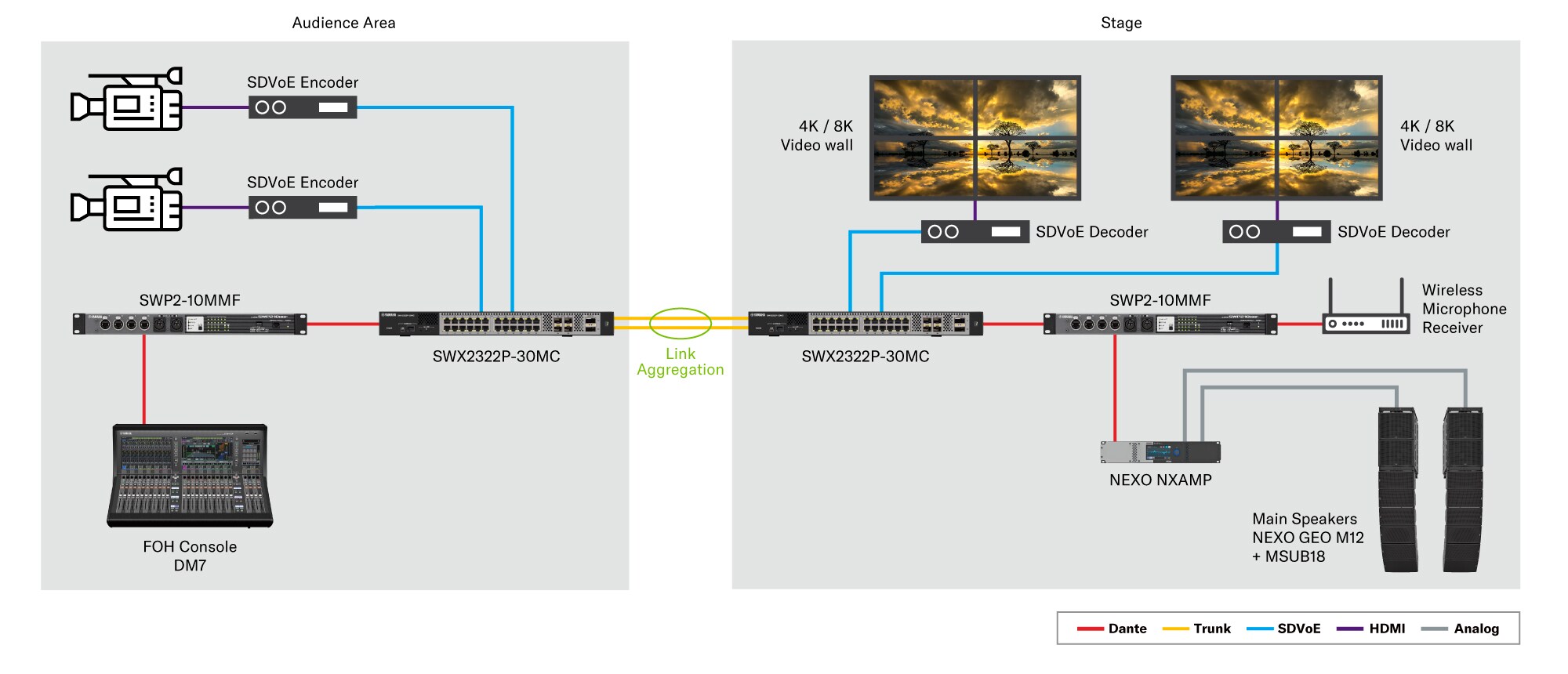

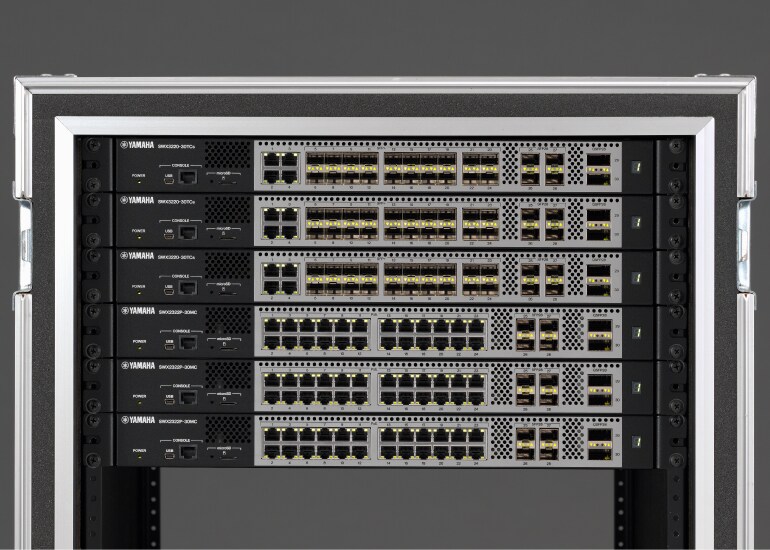

라이브 공연장에 적합한 유연한 배치

스위치를 FOH와 무대 측에 분산 배치할 수 있어 효율적인 신호 라우팅과 케이블 관리가 가능합니다.

선도적인 브랜드와 검증된 상호운용성

주요 서드파티 인코더·디코더와의 호환성을 테스트하여, 다양한 ProAV 에코시스템에서 신뢰할 수 있는 통합 운영을 보장합니다.

전문 AV-over-IP 환경을 위해 설계되어, 방송 스튜디오 및 라이브 프로덕션 시설에 이상적입니다.

SMPTE ST 2110 호환성

SMPTE ST 2110 규격에 따라 비디오·오디오·부가 데이터(Ancillary Data)의 IP 기반 전송을 지원하여, 최신 방송 인프라에 매끄러운 통합이 가능합니다.

100GbE / 25GbE 고속 포트 지원

압축되지 않은 2160p60 UHD 비디오 스트림 처리 능력을 갖추고 있으며, 고대역폭·초저지연 성능을 제공해 고사양 미디어 워크플로우를 지원합니다.

IEEE 1588 PTPv2 지원

Layer 3 모델에서 제공되는 Boundary Clock과 Transparent Clock 모드를 모두 지원하여, 장비 간 정밀한 시간 동기화를 보장합니다. 이는 프레임 단위 정확성이 요구되는 미디어 전송 환경에서 필수적입니다.

Dante Integration (PTPv1)

Dante 오디오 네트워크와의 하이브리드 구성을 지원하여, IP 기반 비디오·오디오 신호의 통합 전송을 구현할 수 있습니다.

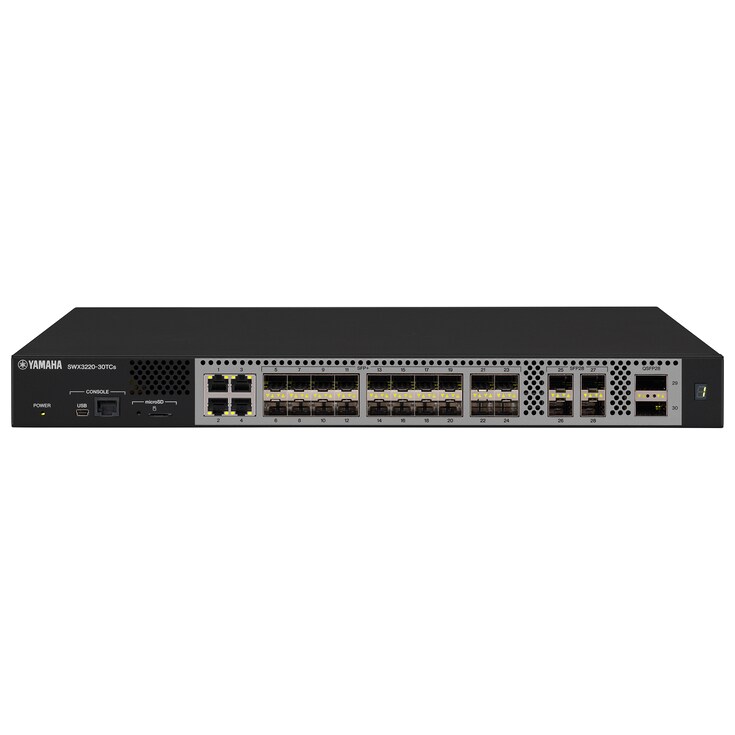

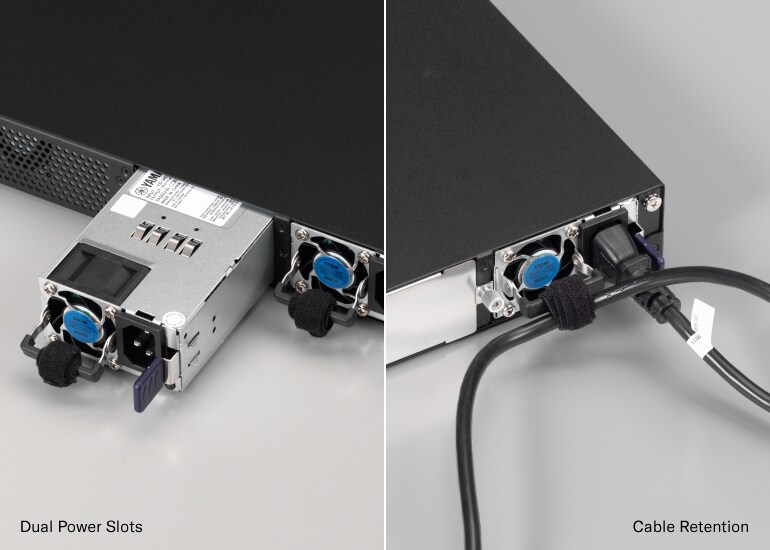

표준 Layer 3 스위치인 SWX3220-30TCs는 핫스왑 가능한 이중 전원 모듈을 탑재하여, 전원 장애 상황에서도 중단 없는 네트워크 운영을 보장합니다.

이 아키텍처는 라이브 이벤트, 방송 시설, 프로덕션 스튜디오와 같이 고가용성이 필수적인 환경에 적합합니다.

추가로, 스위치에는 AC 전원 케이블 잠금 장치가 탑재되어 현장에서의 실수로 인한 분리를 방지해 안정적인 설치가 가능합니다.

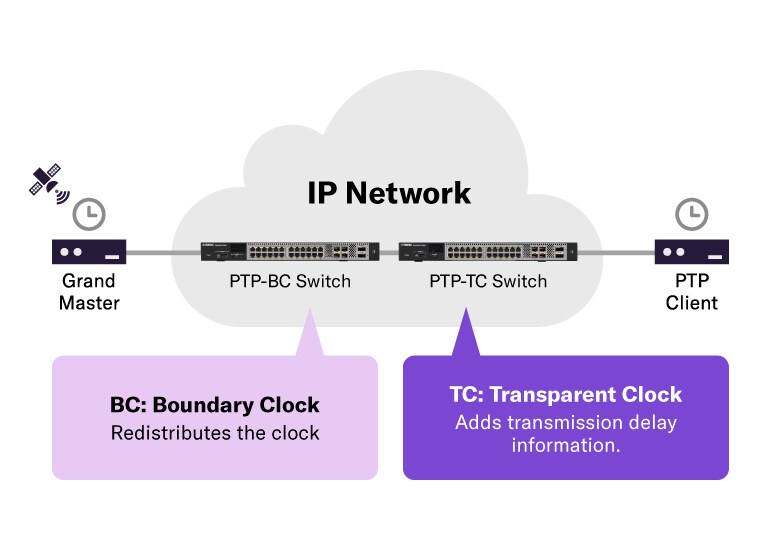

SMPTE ST 2110과 완전히 호환되는 본 스위치는 방송 환경에서의 전문 IP 미디어 운영을 위해 설계되었습니다. Transparent Clock(TC) 및 Boundary Clock(BC) 모드를 지원하는 IEEE 1588 PTPv2 기반 미디어 동기화를 제공합니다:

Transparent Clock (TC)

네트워크 경유에 따른 시간을 정밀 보정하여 전체 시스템의 타이밍 정확도를 유지

Boundary Clock (BC)

Boundary Clock은 로컬 클록을 기준으로 PTP 메시지를 종료하고 새로 생성하여, 멀티 세그먼트 네트워크 토폴로지에서도 안정적인 시간 동기화를 보장합니다.

이 기능들은 스위치를 ST 2110 환경에서 비디오·오디오·부가 데이터의 IP 기반 전송을 위한 강력한 백본 장비로 만들어 주며, 현대 방송 운영에 필요한 정밀성과 신뢰성을 제공합니다.

BC 지원 모델: SWX3220-30TCs

동일 모델의 스위치 2대를 100GbE 포트로 LAG(Link Aggregation Group) 구성으로 연결하면, 스위치 간 최대 200GbE의 고용량 링크를 구축할 수 있습니다.

스위치 두 대를 스태킹하여 하나의 논리적 스위치처럼 관리할 수 있으며, 이로써 사용 가능한 포트 수를 두 배로 늘리고, 대규모 구축 환경에서 필요한 고밀도 포트 구성과 중앙 집중식 관리가 가능해집니다.

이 기능은 운영 효율성을 높이고, 설정 부담을 줄이며, 요구 사항이 까다로운 ProAV 환경에서 뛰어난 확장성을 제공합니다.

지원 펌웨어: 2026년 1월 이후 출시된 버전

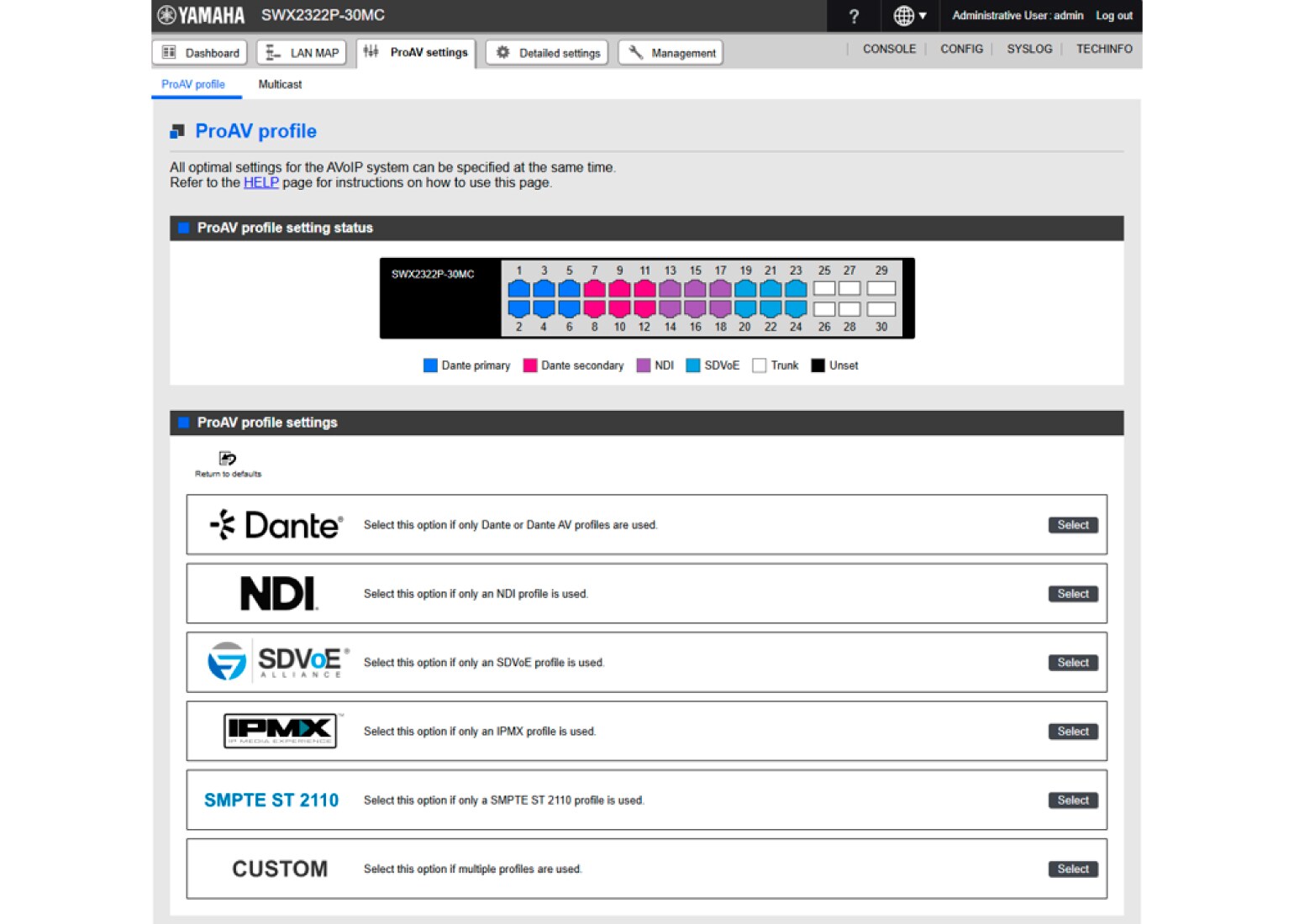

ProAV 시장을 위해 설계된 이 스위치는 전문 미디어-over-IP 워크플로우에 최적화된 프로파일 설정 기능을 강화했습니다.

새롭게 추가된 SMPTE ST 2110 및 IPMX 프로파일은 비디오·오디오·컨트롤 데이터를 정확하고 저지연으로 전송할 수 있도록 지원하며, 고성능 AV 환경에서 최적의 품질을 보장합니다.

GUI 기반 설정 인터페이스는 IT 전문가가 아니어도 쉽게 구성할 수 있도록 설계되었으며,

복잡한 네트워크 파라미터를 직관적인 프리셋으로 단순화하여 빠른 구축과 안정적인 운영을 지원합니다.

PC나 원격 접속 없이도, 현장에서 즉각적으로 설정 적용이 가능합니다.

후면 패널의 DIP 스위치를 통해 각 ProAV 프로파일에 최적화된 스위치 설정을 즉시 적용할 수 있으며, 현장 기술자들이 빠르고 유연하게 대응할 수 있도록 도와줍니다.

이 간소화된 설정 방식은 구성 복잡도를 줄이고, 배포 시간을 단축하며, 실제 필드 환경에서 높은 작업 효율성을 제공합니다.

ProAV 구성 인터페이스는 멀티캐스트 활동과 설정 상태를 한눈에 확인할 수 있는 명확한 화면을 제공합니다. 그룹 등록 실패, 과도한 트래픽, 잘못 설정된 IGMP 파라미터와 같은 일반적인 문제를 GUI에서 즉시 확인할 수 있어, 현장에서 빠르고 효율적인 문제 해결이 가능합니다.

동시에, 스위치 대시보드는 실시간 대역폭 사용량을 직관적인 그래프 형태로 표시합니다. 이 시각적 정보는 네트워크 부하 추세를 명확하게 보여주어, 운영 안정성을 높이고 성능 저하가 발생하기 전에 사전 대응할 수 있도록 해줍니다.
