확장성
범용 네트워크 스위치
케이블
아래 열거된 네트워크 케이블은 Dante 네트워크에서 사용하기에 적합한 것으로 테스트에 통과했고 검증을 받았습니다. 단, 안정적인 데이터 전송이 가능한 최대 케이블 길이는 케이블 특성, 종단 품질 및 운영 환경에 따라 다릅니다.
- - CAT5e 이상의 케이블.
- - 최대 케이블 길이는 제조업체 사양을 확인하십시오.
- - 전자기 간섭에 대한 최대 저항을 위해 STP(Shielded Twisted Pair) 케이블을 사용하십시오.
케이블 특성을 모르겠으면 케이블 검사기로 케이블이 TIA/EIA-568-B 요구 사항을 충족하는지 확인하십시오.
STP 및 UTP 케이블
Yamaha는 스퓨리어스 방사(케이블에서 방출되는 고주파 노이즈)를 최소화하기 위해 STP 케이블을 사용할 것을 권장합니다.
STP 케이블에는 한 가지 단점이 있는데, 기가비트 시스템의 특정 STP 케이블만 최대 전송 거리(케이블 길이) 100미터를 달성할 수 있다는 것입니다.
- 차폐식 트위스트 페어(STP)
- 비차폐식 트위스트 페어(UTP)
CAT5e 및 CAT6
[ 일반 특징 ]
단자, 코어 수(RJ-45/8 코어)
1000base-T 지원
[ 차이점 ]
전송 대역폭(주파수) 상한을 보장합니다.
- ‑ CAT5e: 100 MHz < CAT6: 250 MHz
- -Dante(1000base-T) 대역폭은 100MHz이므로 CAT5e 이상의 케이블이 필요합니다.
케이블 구조는 약간 다릅니다. 케이블 직경(두께)이 다르므로 일치하는 커넥터를 사용하는 것이 중요합니다.
솔리드 및 멀티 스트랜드 코어
단단한 코어
케이블 단면
- [ 특징 ] 장거리 전송에 우수
- [ 용도 ] 설치
연선
케이블 단면
- [ 특성 ] 유연하고 다루기 쉬움
- [ 용도 ] 투어링 및 짧은 패치 링크
케이블 전송 성능 확인
실제 전송 성능은 케이블 성능, 종료 품질, 운영 환경 및 기타 조건에 따라 다릅니다.
케이블 성능을 모르겠으면 케이블 검사기로 케이블이 CAT5e(TIA/EIA-568-B) 사양을 충족하거나 이를 초과하는지 확인합니다.
일부 네트워크 스위치에는 간단한 케이블 검사 기능이 내장되어 있습니다.
테스트를 거쳐 검증된 케이블
- Link / CUS LK CAT6 STP
- [ 길이 ] 100m
- [ 직경 ] 8.5mm
- [ 참고 ] 투어링을 위한 유연성
- CAE-Groupe / Giga-Audio
- [ 길이 ] 100m
- [ 직경 ] 6.7mm
- [ 참고 ] 투어링을 위한 유연성, 우천 및 UV에 강함
- Klotz / RC5SB
- [ 길이 ] 100m
- [ 직경 ] 6.6mm
- [ 참고 ] 투어링을 위한 유연성
- TACHII / T-SB5E202W-4P
- [ 길이 ] 100m
- [ 직경 ] 8.0mm
- [ 참고 ] 일본에서만 판매
- TACHII / YMH-18C-1(멀티코어)
- [ 길이 ] 85m
- [ 직경 ] 19.5mm
- [ 참고 ] 일본에서만 판매
- Belden / 74003PU
- [ 길이 ] 80m
- [ 직경 ] 6.65mm
- [ 참고 ] 투어링을 위한 유연성 우천, UV, 온도, 마모, 오일 성분에 강함
- TMB / ProPlex PCCAT5EP
- [ 길이 ] 75m
- [ 직경 ] 7.1mm
- [ 참고 ] 투어링을 위한 유연성
*주의사항
Dante의 최대 케이블 길이는 Yamaha에서 테스트하고 제안하였습니다. Fluke DTX-1800 케이블 분석기를 사용하여 길이에 대해 TIA/EIA-568-B(CAT5e)를 준수했는지 확인한 후 CL5 및 Rio3224-D가 있는 Dante 시스템이 오디오 드롭아웃 없이 12시간 이상 완벽하게 작동하는지 확인하였습니다. 단, 이 목록은 개별 변동성, 종단 품질 및 케이블 자체 및 주변 환경 때문에 100% 안전한 작동을 보장하지 않습니다. 잘 모르겠으면 케이블 분석기로 케이블을 검사하는 것이 좋습니다. 제안된 최대 길이는 1Gbps 데이터 전송을 사용하는 Dante 장치에 적합하며 100Mbps 전송에 적합한 길이보다 짧을 수 있습니다.
네트워크 스위치
기본 데이지 체인 설정을 제외하고, Dante 네트워크에는 아래 기술된 조건을 충족하는 하나 이상의 네트워크 스위치가 필요합니다.
- - 비차단식 기가비트 스위치.
- - EEE와 같은 에너지 효율 기능은 반드시 무효화시킬 수 있어야 합니다.
- - 관리(설정 및 모니터링)가 가능한 지능형 스위치를 권장합니다.
- - 4-큐 Diffserv(DSCP) QoS를 통한 까다로운 우선 큐잉을 권장합니다.
시스템 요구 사항에 따라 스위치 간 최대 케이블 길이, 대역폭 최적화 및 대규모 네트워크의 기타 매개 변수들을 고려해야 합니다. 정보는 여기에 있습니다.
EEE(Energy Efficient Ethernet) 비활성화
EEE(Energy Efficient Ethernet)가 꺼져야 합니다.
이 기능은 "Green Ethernet" 또는 "IEEE802.3az"라고도 합니다.
네트워크 트래픽이 낮을 경우 EEE는 자동으로 전력 소비를 줄입니다.
에너지 효율 제어는 EEE 지원 스위치 사이에서도 항상 제대로 작동하지 않습니다.
EEE 문제는 올바른 클럭 동기화에 방해가 되고 신호 끊김을 일으킬 수 있습니다.
QoS(Quality of Service)
이 기능은 유형에 따라 송수신되는 데이터의 우선 순위를 정합니다.
Dante 프로토콜에서 동기화, 오디오 및 제어/모니터링 데이터는 개별 패킷으로 전송됩니다.
Dante 네트워크에서 동기화(타임 스탬프 정보)를 최우선순위로 두고, 오디오 데이터를 그 다음 우선순위로 두고, 기타 모든 데이터를 가장 낮은 우선순위로 두어야 합니다.

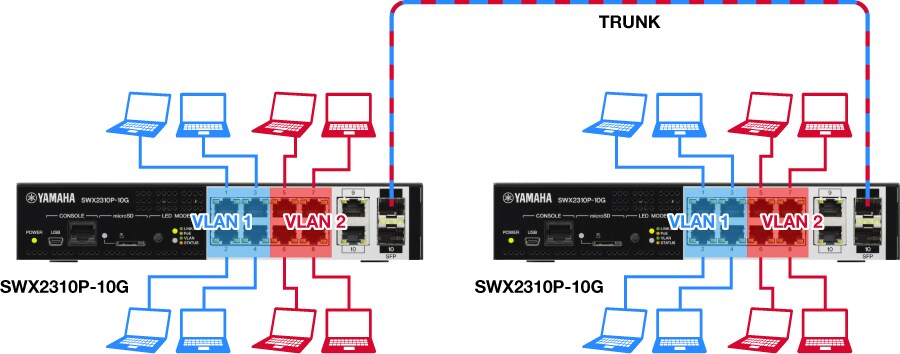

VLAN(가상 네트워크)
하나의 물리적 스위치는 여러 개의 가상 스위치로 작동할 수 있습니다.
하나의 트렁크 라인(케이블)을 사용하여 스위치 간에 여러 VLAN을 연결할 수 있습니다.
서로 다른 VLAN 간에 불필요한 패킷 전송을 방지하여 보다 안정적인 네트워크를 만들 수 있습니다.

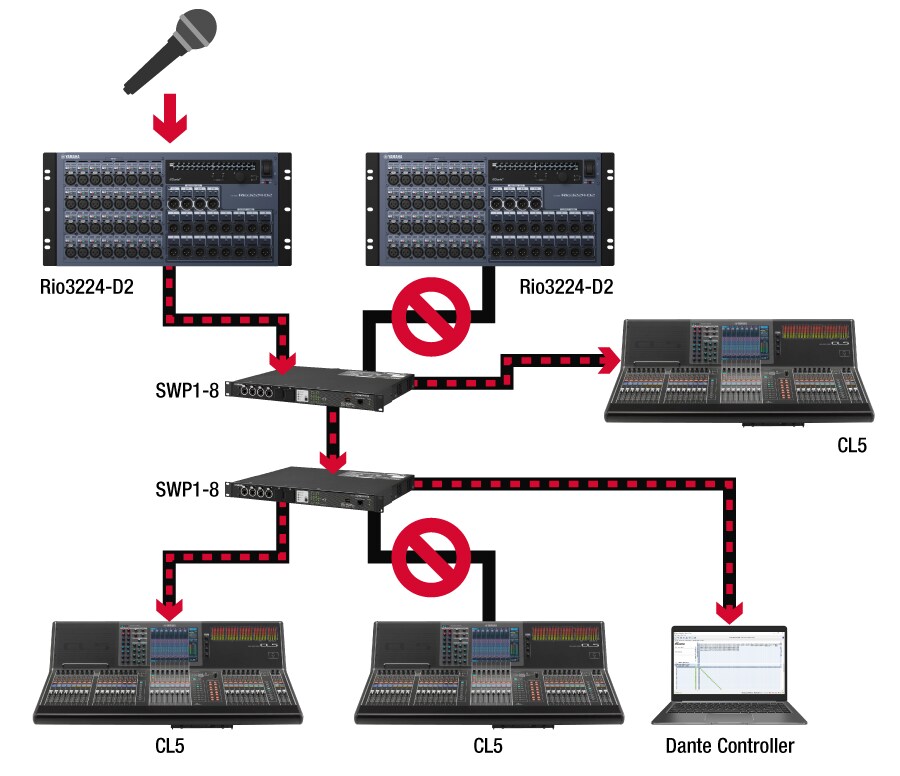

IGMP 스누핑
이 기능은 멀티캐스트(일대다) 상황에서 효율적인 오디오 전송에 필요합니다.
일반적으로 유니캐스트(일대일) 전송에는 필요하지 않습니다.
멀티캐스팅을 효과적으로 사용하려면 네트워크 대역폭과 스위치 부하가 성능에 미치는 영향을 이해해야 합니다.
미디어 컨버터
네트워크 장치(스위치) 간의 장거리 전송이 필요한 경우 광 케이블을 사용할 수 있습니다. 스위치를 사용할 때 독립 미디어 컨버터를 사용하지 말고, 이러한 기능이 제공되었을 때 GBIC 또는 SFP 모듈을 스위치에 추가하는 것이 좋습니다. 저장 후 전달(store-and-forward) 모드보다 컷쓰루(Cut-through) 모드가 더 낫습니다.
사용 가능한 수많은 채널
Dante는 CAT5e 또는 CAT6 케이블을 통해 1기가비트 링크에서 48kHz/24비트로 최대 1024 개의 오디오 채널을 양방향(각 방향에 대해 512채널)으로 송수신할 수 있게 해줍니다.
다양한 지원 장치
지금까지 200여 개의 오디오 장치 제조업체들이 Dante를 제품에 구현하는 허가를 받았습니다. 시판된 Dante 가능 제품의 수와 다양성은 향후 증가할 것으로 기대됩니다.
