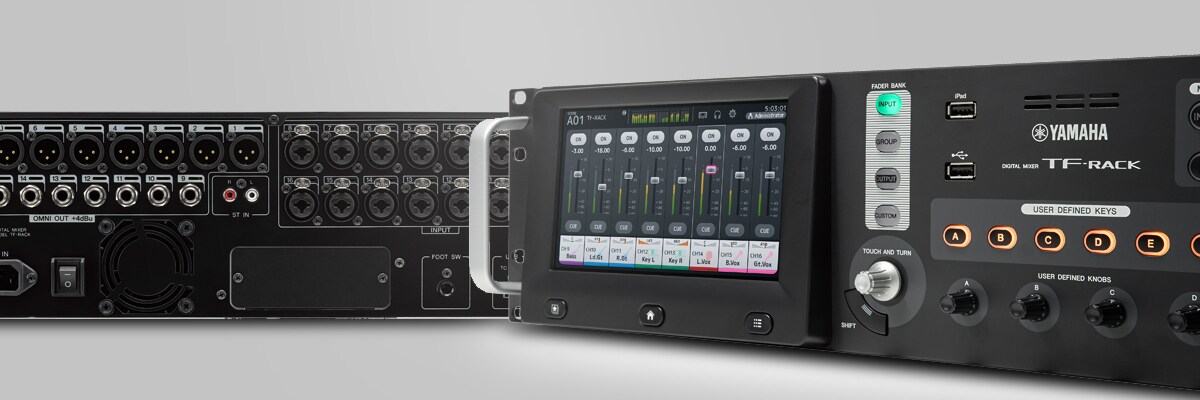

TF-RACK 디지털 믹서

16 마이크/라인+ 1 스테레오 라인 입력, 16 출력. 직관적이고 원활한 일체형 랙 스타일 디지털 믹서

TF-RACK은 중소 규모 라이브 음향과 기업 강연 행사, 설치 등 다양한 환경에 일체형 믹싱 및 프로세싱 능력을 제공합니다. 직관적인 사용자 인터페이스, 자연스러운 제어 흐름, 디지털 이펙트/프로세싱 장치와 우수한 사운드를 위한 여러 단축 기능을 작고 휴대가 편리한 랙 스타일 장치에 담았습니다.

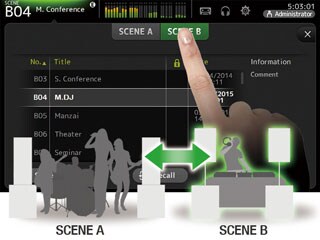

믹스 설정을 바로 불러오기 위한 저장이 가능한 씬(Scene) 메모리

씬 메모리 기능은 각각 최대 100개의 씬까지 수용할 수 있는 A, B 두 개의 메모리 뱅크에 저장되는 것이 특징이며 이는 설정을 저장해두었다가 필요할 때 즉시 불러올 수 있는 씬이 200개라는 의미입니다. 다수의 씬들이 미리 프로그래밍 되어 있어, 사용자가 처음 기기를 사용할 때에도 사용할 수 있도록 준비 했습니다. 1-knob COMP와 1-knob EQ 컨트롤은 편리하고 빠르게 조절하기 위해 미리 설정되어있는 것과 숙련된 오퍼레이터들을 위해서 1-KNOB 기능을 해제한 씬 등 믹싱을 시작하는 데에 편리한 씬이 다수 저장되어 있습니다.

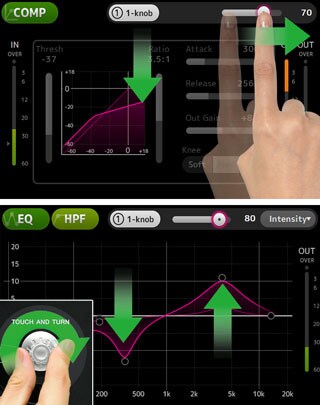

노브 하나로 최적인 사운드를 실현하는 1-knob COMPTM와 1-knob EQ™

노련한 엔지니어는 컴프레서로 많은 일을 할 수 있습니다. 기타에 활기를 불어넣고, 베이스에 펀치를 추가하고, 스네어를 조이고, 보컬이 믹스에 선명하게 실리게 합니다. 1노브 COMP는 원하는 효과를 얻기 위해 여러 파라미터를 조작할 필요없이 이 작업을 빠르고 쉽게 처리할 수 있습니다. Yamaha 아날로그 믹스에서 처음 도입된 1-knob COMP™는 빠른 속도로 인기를 얻어 중요한 기능이 되었습니다. 1-knob COMP™는 TF 콘솔에 새로운 설정 편의와 효율성을 더하는 디지털 버전으로 개선되었습니다.

동일한 컨셉이 눈에 띄게 개선된 속도와 원활한 작동을 제공하는 새로운 1-knob EQ™기능에 적용되었습니다. Yamaha의 R&D 직원이 유명 사운드 엔지니어와 협력하여 1-knob EQ™를 공들여 미세 조정했기 때문에, 가장 짧은 시간 내에 최소한의 노력으로 훌륭한 결과물을 얻을 수 있습니다. 보컬 모드(Vocal Mode)로 어느 때보다 맑고 선명한 사운드를 편리하게 얻을 수 있습니다. 또한 인텐시티 모드(Intensity Mode)는 사전 설정에서 선택하거나 처음부터 창작할 수 있는 EQ 곡선의 1노브 "강도" 제어 기능을 제공합니다.

이것이 다가 아닙니다. 1-knob COMP™와 1-knob EQ™는 출력 채널에도 제공되기 때문에 공간이나 관객 규모에 알맞는 전체 출력 압축이나 EQ를 빠르게 구현할 수 있습니다. 출력 1-knob EQ™는 보컬 모드 대신 라우드니스 모드(Loudness Mode)가 있어서 노브를 회전할 때 최적의 사운드를 유지하면서 음압 레벨을 효과적으로 높입니다. 1-knob COMP™와 1-knob EQ™모두 전체 컴프레서와 EQ 화면에 빠르게 접근할 수 있어, 필요에 따라 설정을 미세 조정할 수 있습니다.

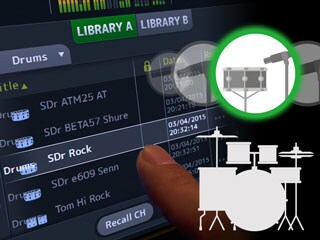

QuickPro Presets™는 Pro Sound Setup에 즉시 액세스할 수 있게 해줍니다

Yamaha R&D 팀은 Audio-Technica, FitEar, Sennheiser, Shure, Ultimate Ears 및 Westone Laboratories 등 유명 마이크 엔지니어 및 제조사들과 협력하여 각종 마이크 및 출력 장비에 최적화된 QuickPro Presets™을 개발했습니다. 이 실용적인 프리셋을 가지고 초보 엔지니어도 사운드를 이상적 수준까지 구현할 수 있고 숙련된 엔지니어는 상당한 시간을 절약할 수 있습니다. Yamaha는 입력 채널에 대해 보컬에서 드럼 세트에 이르는 200개 이상의 프리셋을 준비했습니다. 모든 프리셋은 각종 실제 마이크와 악기를 사용하여 정확하게 튜닝되었습니다. Yamaha는 출력 채널에 대해 다양한 환경 및 실내 크기에 맞는 여러 가지 변형을 더한 다양한 스피커 시스템 및 인이어 모니터용 프리셋을 개발했습니다. 이 모든 것들은 시간이 부족할 때 그대로 사용할 수 있지만, 수동 미세 조정의 훌륭한 출발점이기도 합니다. 설정은 프리셋이든, 처음부터 생성되었든, 추가 프리셋으로도 저장할 수 있습니다. 1-노브 EQ와 1-노브 COMP는 사운드를 미세 조정할 수 있게 해주는 고효율 스트리밍 방식의 QuickPro Presets™와 함께 사용할 수 있습니다. 온보드 프리셋 외에도, 새로운 QuickPro Presets™는 Yamaha Pro Audio 웹 사이트에 추가될 예정이오니 업데이트가 올려졌는지 확인하십시오.

확고한 내츄럴 사운드, 활용도 높은 사운드 메이킹

무대에서 울리는 소리를 그대로 가져 와서 거기에서부터 다양한 채색을 합니다. 지금까지 야마하가 일관되게 추구해온 개념은 TF시리즈에서도 확고하게 계승되고 있습니다. 콘솔의 음질을 특징짓는 입력단인 아날로그부에는 야마하가 자랑하는 D-PRE™ 마이크 프리앰프를 재현하여 탑재하였으며, 회로와 그것을 구성하는 부품 하나하나를 다시 주의 깊게 검증하여 높은 순도의 내추럴 사운드를 실현했습니다. 또한, 스테이지의 음악 제작을 지원하기 위해 강화된 프로세서 및 이펙터들도 준비하였고 EQ, 게이트, 컴프레서와 같은 기본적인 입력/출력 채널 프로세서뿐만 아니라 강력한 8개의 프로세서에 의해 활용도 높은 사운드 메이킹이 가능합니다.

Yamaha가 자랑하는 D-PRE 마이크 프리앰프가 재탄생

TF시리즈의 개발에 맞춰, 야마하는 여러 디지털 콘솔 중에서 좋은 평가를 받고 있는 기본적인 조절 체계를 기준으로, 다양한 상황에서 익숙해진 형태의 터치 패널 컨트롤에 최적화된 인터페이스를 철저하게 연구했습니다. 터치 패널의 조절만으로 대부분의 작업을 실행할 수 있는 TF시리즈의 유저 인터페이스는, 야마하 디지털 콘솔을 다룬 경험이 있거나, 다른 디지털 콘솔을 다뤄보았거나, 아날로그 콘솔을 사용해보았거나, 한 번도 믹서를 사용해본 경험 없거나 하는 것과는 상관없이 매끄럽고 효율적인 작업 흐름을 거쳐 사용자를 원하는 결과로 빠르고 편안하게 인도할 것입니다. 더 나아가 터치 패널 주위에 있는 조절 단자에 의해 보다 정밀한 조정을 할 수 있습니다.

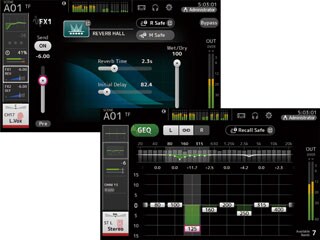

스테이지의 음 만들기 및 워크 플로우를 지원하는 강력한 프로세서 및 이펙터

TF 콘솔은 채널 프로세서 외에도 여덟 가지 강력한 프로세싱/이펙트 장치가 있습니다. 레코딩과 라이브 사운드 애플리케이션의 표준이 된 동일 유형의 SPX 프로세서가 모든 장치에 장착되어, 리버브와 딜레이부터 플랜저와 코러스 등 모듈레이션 이펙트, 멀티밴드 컴프레션까지 19개 프로그램을 제공합니다.

패널의 EDIT 키와 두 가지의 글로벌 FX 장치가 세부 파라미터를 즉시 조절할 수 있는 이펙트 파라미터 화면을 엽니다. 남은 여섯 가지 인서트 FX는 추가 신호 제어를 위해 AUX 9/10~19/20 마스터 채널에서 사용 가능하며, 인이어 모니터링 레벨을 관리하거나 딜레이를 활용하여 먼 거리에 있는 스피커의 출력 딜레이를 제어합니다. 2개 이상의 글로벌 FX 장치가 필요할 경우, 이 인서트 이펙트를 메인 스테레오 버스로 지정해서 추가 SEND/RETURN 이펙트로 사용할 수 있습니다.

AUX 1~8 버스와 메인 출력 채널에는 입력 채널에 제공된 4대역 파라미터 EQ와 31대역 Flex 12 GEQ가 포함됩니다. 두 가지 EQ 유형 모두 스피커 반응 최적화 및 피드백 제거에서 중요합니다. 더 세밀한 미세 조정을 위해 GEQ를 실제 페이더에 지정할 수도 있습니다.

스피치 믹싱의 역사를 바꾼 혁신적인 Dan Dugan 오토 매칭 믹서를 탑재

독자적인 알고리즘에 의한 자동 마이크 믹서로 유명한 미국의 Dan Dugan Sound Design社와도 협업하여 QL 시리즈는 Dan Dugan 오토 매칭 믹서를 본체에 표준 탑재했습니다. 설치는 극히 간단하여 단지 입력채널에 삽입하는 것 뿐입니다. 최대 16 채널 마이크 회선의 게인 배분을 실시간으로 자동 최적화하여 마치 여러 명의 뛰어난 오퍼레이터가 작업을 하고 있는 것 같은 자연스러운 음량 제어를 제공합니다. 또한 하울링이나 컴 필터의 발생을 억제하는 등 각종 혜택도 있어 대본이 없는 연설 현장에서도 각각의 페이더 조절이 번거롭지 않아 고품질의 안정된 믹스 작업을 할 수 있습니다.

컨퍼런스 / 기업 이벤트용 소형 시스템

컨퍼런스 / 기업 이벤트용 소형 시스템

컴팩트한 TF-RACK은 회의 또는 기업 이벤트와 같은 공간 절약형 사운드 시스템을 필요로 하는 어플리케이션에 이상적입니다. TF-RACK은 랙 장착형 믹서이므로 간단하고 신중한 사운드 시스템을 제공합니다.

TF-RACK의 8 가지 Dugan 채널은 음성 응용 프로그램을 위한 더 똑똑하고 우아한 솔루션을 제공합니다. Dugan 오토 믹서를 사용하면 비활성 마이크 입력의 게인을 낮추면서 균형잡힌 전체 믹스 레벨을 만들기 위해 자동으로 활성 마이크 입력의 게인을 높입니다. 따라서 프리젠 테이션이나 패널 토론 중에 복잡한 페이더 작동을 할 필요가 없습니다. 고급 Dugan 오토 믹싱 알고리즘은 안전한 피드백 마진을 유지하여 항상 고품질의 선명한 사운드를 보장합니다.

콘솔과의 원활한 연계를 실현하는 각종 애플리케이션

무선 믹싱, 개인 모니터 믹싱, 또는 디지털 라이브 믹싱 콘솔 오프라인 설정이 가능한 별도 소프트웨어는 상당히 흔해졌습니다.

TF 시리즈는 세 가지 전용 앱, 즉 TF 에디터, TF StageMix, MonitorMix에서 한 발 더 나아갑니다. 이러한 앱은 콘솔을 모든 장치에 원활하게 연결하는 사용자 인터페이스를 포함하고 있습니다.

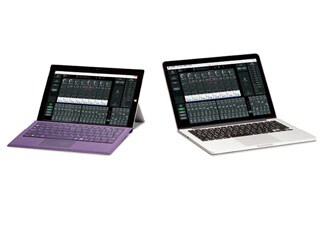

사전 준비와 실전에서 모두 활약하는 TF Editor

Windows 및 Mac 컴퓨터용 TF 에디터 애플리케이션은 오프라인 편집과 TF 콘솔 설정을 위해 씬(scene) 및 프리셋 관리 기능과 편리한 키보드 채널 이름 입력 기능을 포함한 완벽한 인터페이스를 제공합니다.

편리한 장소와 시간에서 원하는 만큼 콘솔을 오프라인 설정할 수 있을 뿐 아니라 TF 에디터와 TF StageMix, MonitorMix 애플리케이션을 동시에 온라인에서 사용할 수 있습니다. 멀티 터치 스크린을 갖춘 Windows 8 PC를 콘솔과 같은 동작으로 사용할 수 있습니다. Wi-Fi를 이용할 경우 PC는 편리한 원격 믹싱 장치로 작동합니다. TF 에디터나 StageMix를 실행하는 장치를 동시에 최대 3대까지 연결할 수 있습니다.

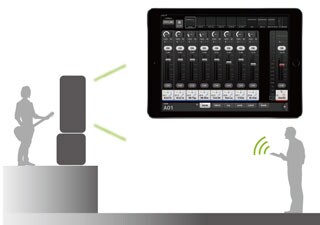

원격 믹스를 가능하게 하는 TF StageMix

「TF시리즈」의 무선 컨트롤을 가능하게 하는 iPad용 애플리케이션 「TF StageMix」를 사용하여 객석이나 모니터 스피커 앞 등의 위치에서 소리를 들으면서 원격 믹스를 할 수 있습니다. 또한 콘솔의 근처에 두고 본체 사용자 인터페이스의 확장을 할 수도 있습니다. 「TF StageMix」의 그래픽은 콘솔 화면과 같은 흐름을 이어받아 사용하기 쉽게 디자인 되어있으며, 콘솔과 동일한 감각으로 조절 할 수 있습니다.

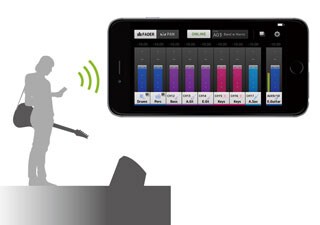

각 연주자가 자신의 모니터 믹스를 손쉽게 할 수 있는 MonitorMix

「MonitorMix」는 「TF시리즈」의 AUX믹스를 무선으로 제어 할 수 있는 iPhone, iPod Touch용 애플리케이션입니다. 최대 10대까지 동시에 사용할 수 있으며, 각 연주자가 연주 중에 자신의 모니터 믹스를 할 수 있습니다. 그 때, 자신에게 할당 된 AUX 버스의 밸런스만을 조절하면 되기 때문에 다른 연주자의 모니터 믹스를 잘못 조절해 버릴 염려도 없습니다. ※ TF StageMix와 MonitarMix는 App Store에서 무료로 다운로드 받을 수 있습니다. ※ Apple, Apple로고, iPad, iPhone, iPod touch Mac은 미국 및 기타 국가에 등록 된 Apple Inc.의 상표입니다. App Store는 Apple Inc.의 서비스 상표입니다. ※ 「TF Editor」 「TF StageMix」 「MonitorMix」를 사용하여 원격 믹스를 하기 위해서는 별도의 Wi-Fi 액세스 포인트가 필요합니다.(802.11n/5GHz 권장, 단 802.11g/2.4GHz에서도 동작 가능)

맞춤 콘트롤 패널에 맞는 스마트한 외관과 유연한 디자인

맞춤 콘트롤 패널에 맞는 스마트한 외관과 유연한 디자인

특별한 프로그래밍 기술이 필요하지 않습니다. 직관적 인터페이스로 개별 애플리케이션 및 사용자에게 가장 잘 맞는 독창적인 컨트롤 패널을 만드는 필요에 따라 사진 또는 기타 그래픽 요소를 태블릿 화면에 배치하는 등 볼륨 제어를 위한 페이더와 채널 온/오프 스위치를 쉽게 만들 수 있습니다. 또한, ProVisionaire Touch 및 ProVisionaire Control로 CL/QL/TF 시리즈 디지털 믹서, MTX 및 MRX 시리즈 프로세서, XMV 시리즈 및 PC-D/PC-DI 시리즈 파워 앰프, R 시리즈(ADDA) 및 Tio1608-D I/O 랙, DZR-D 시리즈 전원 스피커 및 DXS XLF-D 구동형 서브우퍼 및 Nexo NXAMPmk2 전원 TD 컨트롤러를 제어할 수 있습니다. 이 요소들은 하나의 화면에 결합하기가 쉽습니다.

터치 패널 작동에 특화된, 직감적인 사용자 인터페이스

야마하의 디지털 콘솔은 가장 효율적이고 직감적인 작동을 구현하기 위하여 언제나 세계 각지의 선두적인 오퍼레이터들의 조언으로 디자인되었습니다. 높은 평가를 받고 있는 Selected Channel과 Centralogic 인터페이스는 그러한 접근이 성공적이었음을 증명합니다. TF시리즈는 콘솔 작동에 있어 진화한 경험을 전달하고자 야먀하의 노하우를 이 분야의 조언과 함께 가장 최신식의 터치스크린 기술에 접목하였습니다. 유연한 셋업과 구동, 실용적인 프리셋과 씬, 품위 있는 디자인, 그리고 전체적인 시스템과 매끄럽게 연결되는 소프트웨어 애플리케이션이 소형 콘솔로서는 지금까지 없었던 편리함을 사용자에게 제공하여 콘솔 인터페이스의 새로운 개념을 창조할 Touch Flow Operation을 이룹니다.

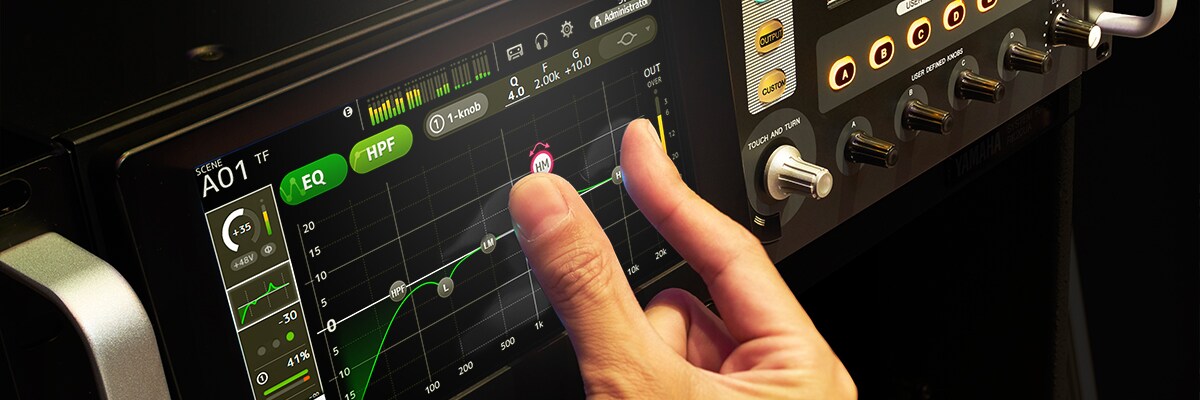

친숙한 컨트롤을 위한 터치 오퍼레이션

터치 패널에 최적화된 직감적인 TF 유저 인터페이스는 빠르고 유연하게 흐르는 작업환경을 제공합니다. 디스플레이는 쉽고 직접적인 접근을 위해 가장 자연스럽고 효율적인 믹싱을 위한 레이아웃으로 특별히 디자인 되었습니다. 터치 패널 작동은 손끝으로 소리를 만들어 가는듯한 느낌의 작업이 가능합니다.

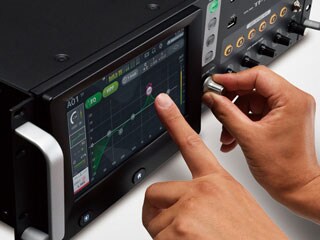

보다 세밀한 조정을 가능하게 하는 Touch&Turn 노브

EQ(이퀄라이저)의 미세조정 등, 특별한 정확도가 필요하다면, Touch&Turn 노브가 터치 패널 옆에 있어 언제나 사용이 가능합니다. 또한 컴프레서의 트레숄드, EQ의 Gain과 같이 자주 조절해야 되는 파라미터를 미리 할당해두는 것이 가능하여 선택한 채널의 파라미터를 쉽게 조정할 수 있습니다.

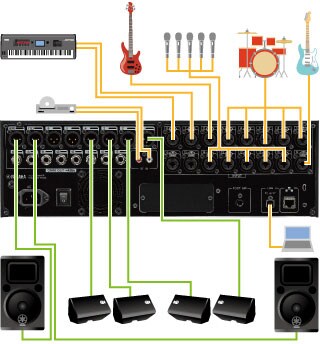

다양한 분야에 적합한 다목적 연결

TF-RACK은 작은 몸체에도 불구하고 16 마이크/라인과 1 스테레오 라인 입력 및 16 출력을 장착하였으며, 옵션인 확장 카드 NY64-D를 장착할 슬롯도 있습니다. 다른 TF 시리즈와 마찬가지로, TF-RACK은 콘솔의 QUICK CONGIG 모드를 통해 최대 3개 Tio1608-D I/O 랙과 NY64-D 카드를 추가할 수 있습니다.

작은 몸체에 장착된 16 마이크/라인과 1 스테레오 라인 입력 및 16 출력

TF-RACK은 16 마이크/라인 입력, 16 라인 출력(8 XLR과 8 TRS), PC 멀티 채널 재생/레코딩 등을 위한 USB 연결을 탑재했습니다. TF-RACK은 여러 애플리케이션을 다룰 수 있습니다.

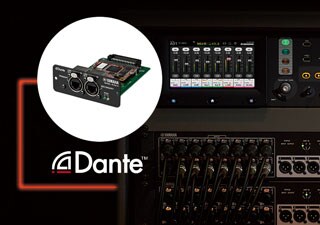

Dante 스테이지박스 솔루션 플러그 인 & 플레이

Tio1608-D는 16 마이크/라인 입력과 8 라인 출력이 있는 Dante를 장착한 I/O랙입니다. Tio 랙은 자연스럽고 훌륭한 음악을 전달하는 TF 시리즈와 동일하게 불러오기가 가능한 D-PRE™ 마이크 프리앰프를 사용합니다. TF 시리즈 콘솔과 결합하면 빠르고 쉬운 설정으로 최대 3대의 장치와 Tio 랙을 연결할 수 있습니다. * 옵션인 NY64-D 카드가 필요합니다.

TF-RACK을 컴팩트 랙에 장착하여 Tio1608-D I/O 및 NY64-D와 함께 사용하면, 최대 64 입력과 40 출력으로 다양한 스테이지 박스 시스템을 생성할 수 있습니다.
