SWP1

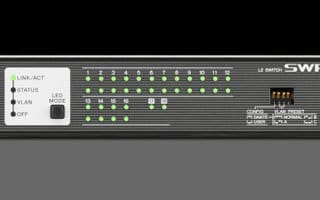

간단한 Dante 네트워크들을 설치하고 운영하는 것은 어려운 일이 아니지만, 네트워크의 복잡성이 높아질수록 사용되는 스위치들은 최대의 안정성 확보를 위해 Dante 운영에 최적화 될 필요가 있습니다. 지능형 스위치의 QoS, IGMP Snooping 그리고 다른 파라미터들을 설정하는 것은, 오디오 기술자보다는 IT 기술자들의 분야에 가까운 특수한 지식들을 필요로 하는 복잡한 일이 될 수 있습니다. SWP1 시리즈는 Dante 최적화 설정을 단지 DIP 스위치 하나를 돌리는 것만으로 불러올 수 있게 해 줍니다. 어떠한 전문성이나 훈련도 필요하지 않습니다.

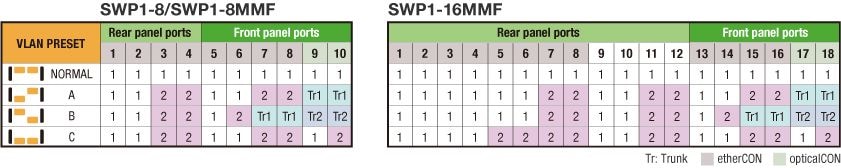

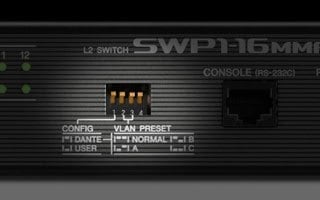

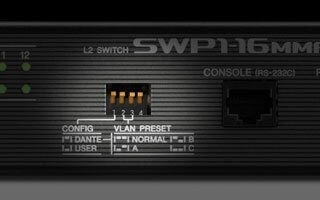

정말로 효과적인 네트워크는 다수의 서비스들 - Dante 통신, StageMix와 다른 스마트 장치 기능들, 디지털 믹서나 앰플리파이어의 제어를 도와주는 컴퓨터 소프트웨어 등등 - 을 동시에 다루어 낼 수 있어야 합니다. 하지만 당신이 보다 많은 통신 장비들을 네트워크에 결합시킬수록 혼선이나 문제가 발생할 확률은 점점 더 높아집니다. 다양한 유형의 데이터들을 분리하기 위해서는 가상 VLAN 도메인의 사용이 이상적인 해결책이지만, 이러한 유형의 설정은 IT에 대한 전문 지식을 필요로 합니다. SWP1 시리즈는 DIP 스위치를 이용해 선택할 수 있는 세 가지의 VLAN 프리셋을 포함하고 있습니다. 또한 USER 모드는 완전한 맞춤형의 VLAN 설정 또한 사용할 수 있게 해 줍니다.

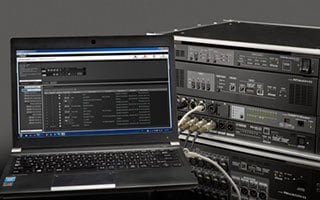

효과적인 Dante 네트워크 관리는 네트워크 트래픽, 스위치 상태 및 개별 Dante 장치 정보와 같은 다양한 파라미터에 따라 달라집니다. 전용 Yamaha LAN Monitor 애플리케이션은 SWP1 시리즈 스위치와 함께 사용되었을 때 필요한 모든 파라미터를 포괄적인 단일 화면 보기로 제공합니다. 이러한 유형의 그래픽 개요를 "네트워크 가시성"이라고 합니다. 일반 네트워크 상태의 스냅샷을 찍고 파라미터 중 어느 하나가 변경되었을 경우 문제를 빠르고 쉽게 해결할 수 있도록 사용자에게 알리는 경고를 설정할 수 있습니다. Dante Controller 애플리케이션은 하나의 컴퓨터에서 전체 Dante 네트워크 솔루션을 제공하는 한 번의 클릭으로 Yamaha LAN Monitor에서도 시작할 수 있습니다.

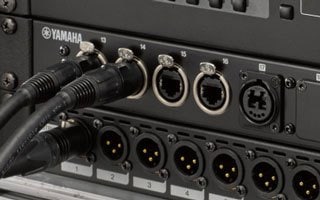

신뢰성은 라이브 사운드 어플리케이션에 필수적인 요소입니다. 그 무엇도 쇼를 방해해서는 안되기 때문입니다. 일반적인 네트워크 스위치는 보통 자신이 연결될 컴퓨터의 커넥터에 맞추기 위해 RJ45 커넥터를 가지고 있는 것에 반해, SWP1 시리즈는 내구성이 뛰어나고 신뢰할 수 있으며, Yamaha CL/QL 시리즈 콘솔을 비롯한 다른 Dante 사용 가능 장치에 있는 etherCON 커넥터에 직접 연결할 수 있는 etherCON 커넥터를 가지고 있습니다.

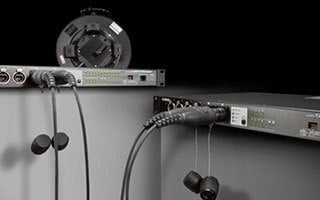

SWP1-8MMF와 SWP1-16MMF는 opticalCON 커넥터를 연결할 수 있는 멀티모드 파이버를 포함하고 있습니다. 두 모델 모두 300미터 거리에서의 송신이 가능합니다. 옵션으로 선택 가능한 MMF-SWP1 광섬유 모듈을 추가하실 경우, 중복 연결을 위한 두 개의 광섬유 케이블을 사용하실 수 있습니다. 중복 연결을 위한 고속 스패닝 트리 프로토콜 (Rapid Spanning Tree Protocol, RSTP) 또한 지원됩니다.

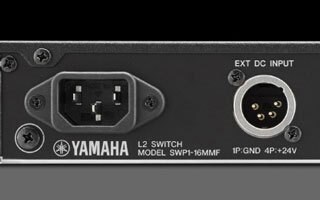

SWP1 시리즈 스위치는 표준적인 교류 전원 입력 커넥터에 더해, XLR-4-32 유형의 외부 직류 전원 입력 커넥터를 포함하고 있습니다. 외부 직류 전원 입력 커넥터를 통해 공급되는 +24V 직류 전원은 교류 전원에 문제가 생겼을 경우에도 장치들이 작동될 수 있도록 여분의 전원을 제공합니다. 추가적인 신뢰성의 확보를 위해, 교류 전원 커넥터는 사고로 분리되는 것을 막기 위한 잠금 유형 (V-Lock)으로 되어 있습니다.

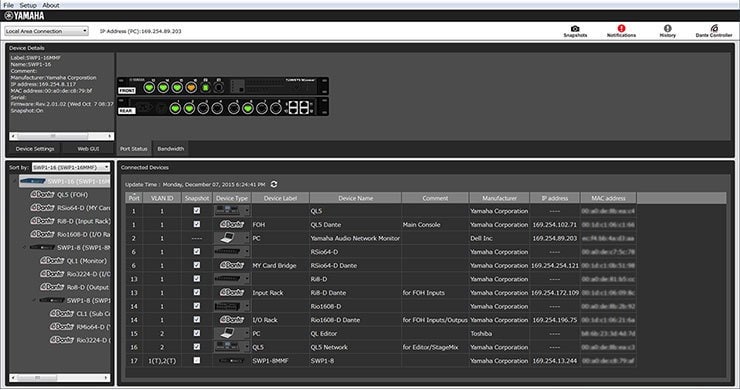

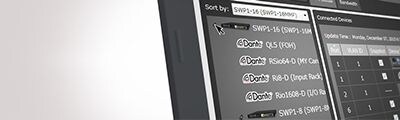

다수의 스위치들이 어떻게 서로 다른 위치에 설치되어 있는지나, 네트워크 장치들이 이들 스위치에 어떻게 연결되어 있는지를 이해하기는 어렵고, 많은 시간을 소모하는 일이 될 수 있습니다. Yamaha LAN Monitor는 네트워크 전반의 위상을 명확하게 확인할 수 있게 해주며, 사용자에게 다수의 스위치들과 Dante 네트워크 장비들이 어떻게 상호 연결되어 있는지에 대한 종합적인 개요를 보여줍니다. 간단하게 컴퓨터를 가까운 SWP1 스위치에 연결하고 Yamaha LAN Monitor 소프트웨어를 실행하십시오.

Yamaha LAN Monitor는 포트 상태 및 대역폭 디스플레이를 포함하고 있어, 각 네트워크 스위치 포트의 연결 상태와 연결된 장치의 정보, 그리고 각 포트의 통신 속도 및 대역폭 사용 상태를 보여줍니다.

네트워크 상의 SWP1 시리즈 스위치에 연결된 Dante 장치들의 장치 정보 및 모니터링이 가능합니다. 일차 포트 및 이차 포트에 대한 모니터 능력은 전송 및 송신 플로우 만큼이나 안정적이고 신뢰할 수 있는 Dante 오디오 통신을 확보하는 데 중요합니다. 이 기능은 당신이 전체적인 네트워크의 ""건강 상태""를 살펴볼 수 있게 해 줄 것입니다.

Yamaha LAN Monitor 인터페이스의 위쪽에 있는 Dante 컨트롤러 버튼은 당신이 Dante 컨트롤러를 한 번의 클릭으로 실행할 수 있게 해 줍니다 (단, Dante 컨트롤러 소프트웨어가 컴퓨터에 설치되어 있어야 합니다). Yamaha LAN Monitor와 Dante 컨트롤러 간의 매끄러운 전환은 한 대의 컴퓨터로 전체 Dante 네트워크를 제어할 수 있게 해 줍니다.

당신은 설정 과정 중에 네트워크 상태의 ""스냅샷""을 찍을 수 있습니다. 이후 소프트웨어는 자동으로 설정의 변화를 추적해주며, 변화가 있을 시 당신에게 경고해줍니다. 당신은 리허설 중에도 네트워크의 스냅샷을 찍을 수 있으며, 이는 케이블이 분리되거나, 장치가 꺼지거나, 혹은 공연에 앞서 장치를 잘못 연결한 경우 당신이 경고를 받을 수 있게 해 줍니다.

IP 혹은 MAC 주소를 통해 스위치에 연결된 장치를 식별하는 것은 어려울 뿐만 아니라 실수가 발생하기 쉬운 방법입니다. 연결된 Dante 장치들은 Dante 컨트롤러 소프트웨어가 이전에 설정한 장치 ID 뿐만 아니라 Dante 아이콘으로 식별되게 됩니다. 당신은 장치의 위치 등의 추가적인 정보를 라벨이나 주석 칸에 추가할 수도 있습니다.

보다 ""심도 있는"" 설정에 접근하고 펌웨어를 업데이트 하기 위해, 각 장치를 위한 web GUI를 불러올 수 있습니다.
