MTX Series
다양한 입출력과 확장 성능
다용도 입력/출력 연결
MTX 시리즈는 아날로그와 디지털의 결합이 특징입니다. Dante 및 YDIF 연결은 설치 규모에 맞는 충분한 입력 및 출력이 있어야 함을 의미합니다.

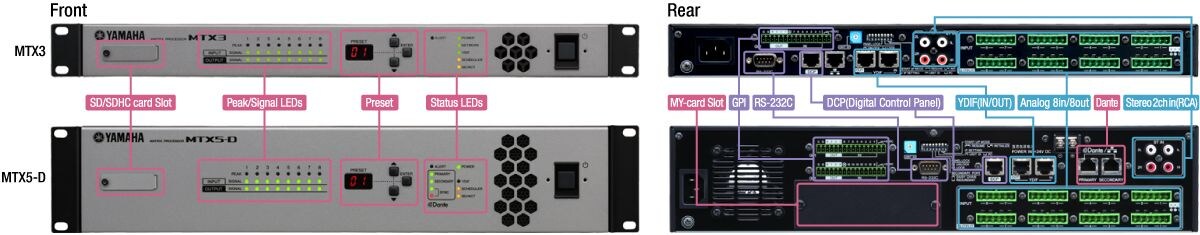

Overview: I/O
MTX 및 MRX 프로세서의 입력 및 출력을 자세히 살펴보고 각 프로세서에서 사용할 수 있는 처리에 대한 개요를 제공합니다.

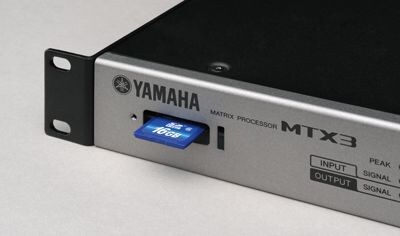

재생용 SD 메모리 카드 슬롯
8계통의 고음질 모노 마이크 라인 입력, 2계통의 스테레오 라인 입력 외에 다른 MTX시리즈, ""YDIF""를 통해 최대 16ch의 입력이 가능합니다. 재생용 SD메모리 카드 슬롯도 탑재하여 SD메모리 카드에 저장된 MP3/WAV 음성 파일을 재생할 수 있습니다. 출력도 8계통의 아날로그 모노 외에 ""YDIF""를 통해 최대 16ch디지털 출력이 가능합니다. 출력 익스펜더 EXo8을 사용한 아날로그 출력의 확장이나, XVM시리즈의 파워 앰프에 음성을 디지털로 출력할 수 있습니다.
손쉬운 시스템 입/출력 추가

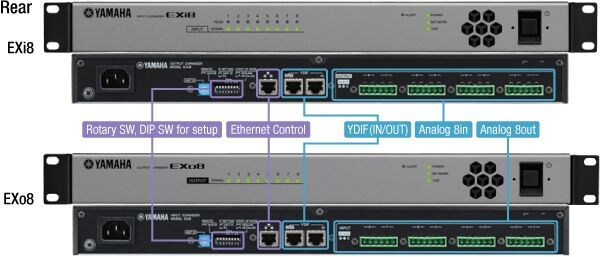

EXi8 / Exo8은 MTX / MRX 시리즈의 입 / 출력 익스팬더입니다. EXi8은 아날로그 마이크 / 라인 신호를 디지털로 변환하고 Yamaha의 독점 YDIF 연결을 통해 MTX로 전송합니다. EXi8용 프리 앰프는 MTX / MRX 에디터에서 원격으로 제어 할 수 있습니다.
또한 EX08은 YDIF를 통해 시스템에 연결되며 디지털 출력을 고품질 아날로그 신호로 변환하는 8 채널 DA 컨버터를 갖추고 있습니다.
MTX 디지털 네트워크 시스템
MTX 시스템에서 두 가지 유형의 네트워킹을 사용하면 설치 비용과 시간을 크게 줄일 수 있습니다. 더 빠른 시스템 연결을 위한 YDIF와 보다 광범위한 설치를 위한 DANTE의 조합은 설계 유연성을 크게 향상시킵니다.
MTX 시스템을 위한 오디오 네트워크

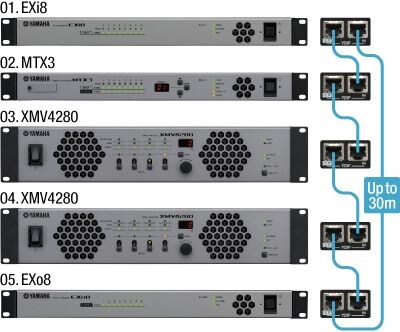

""YDIF""는 Ethernet 케이블을 사용하여 최대 16채널의 음성과 워드 클록을 송수신할 수 있는 디지털 음성 전송 포맷입니다. 여러 대의 MTX시리즈의 커스케이드 및 XMV시리즈 파워 앰프로의 음성 신호 전달 등이 최장 30m인 Ethernet 케이블을 사용하여 간단한 접속으로 실현할 수 있습니다.
배포 모드
- 맥스. 16 채널의 오디오를 상위 장치에서 하위 장치로 흐르게 할 수 있습니다.
캐스케이드 모드
- MTX 전용 8채널 캐스케이드 버스로 사용할 수 있습니다.
- 여러대의 MTX간에 통신이 가능합니다.
MTX 용 DANTE (MTX5-D, XMV-D 전용)
MTX5-D에는 44.1kHz / 48kHz 입/출력의 16 채널을 중복 네트워크에서 실행할 수 있는 이중 Dante 포트가 있습니다. MTX5-D와 Dante가 지원하는 XMV-D 앰프를 사용하여 크고 작은 Dante 네트워크 시스템을 만들 수 있습니다.
Audinate의 Dante Network Audio Protocol은 프로세서 및 파워 앰프뿐만 아니라 Yamaha 디지털 믹싱 콘솔과 같은 많은 다른 유형의 디지털 오디오 장비에도 채택되었습니다. 따라서 YDIF처럼 최대 30m까지 연결이 가능하며 CAT5e 케이블을 통해 최대 100m까지 오디오를 전송할 수 있으므로 대규모 네트워크 오디오 시스템의 완벽한 근간이 됩니다.
Dante 디지털 네트워크는 모든 오디오 및 제어 데이터를 처리하여 시스템의 변경 및 확장을 용이하게 합니다. 단일 CAT5e 케이블을 통해 새로운 장치를 네트워크에 추가 할 수 있으며 MTX-MRX 에디터를 사용하여 신속하게 구성 할 수 있습니다. Dante 네트워킹은 뛰어난 시스템 유연성뿐만 아니라 향후 확장을 위한 충분한 용량을 제공합니다.

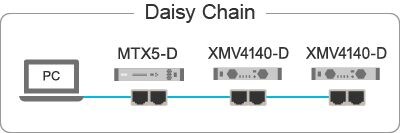

데이지 체인 네트워크
적은 수의 장치로 간단한 시스템을 구축 할 때, 데이지 체인(Daisy Chain)을 사용하는 것이 좋습니다.
Dante는 하나의 케이블로 제어 신호와 오디오 신호를 모두 전송할 수 있으므로 데이지 체인 모드에서는 네트워크 스위치가 필요하지 않습니다.

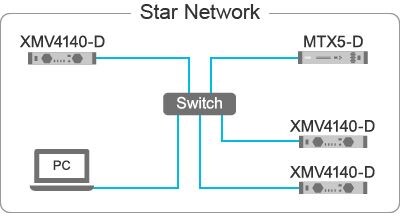

스타 네트워크
스타 네트워크에서 각 장치는 중앙 허브에 연결됩니다. GbE 호환 네트워크 스위치를 사용하면 광대역, 대규모 네트워크를 구성 할 수 있습니다.

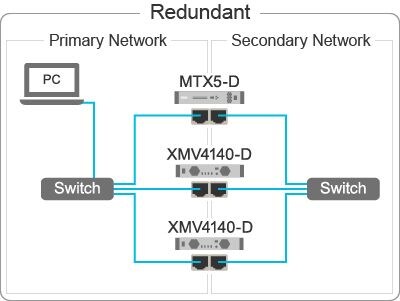

중복 네트워크
예기치 않은 네트워크 문제에 대비하여 복원력을 높이려면 중복 네트워크를 사용하는 것이 좋습니다.
Dante Domain Manager, AES67 및 Dante Device Lock 지원
"Dante Domain Manager" 오디오 네트워크 상호 연결 표준을 지원합니다(버전 3.31로 업데이트). 이제 Audinate Corporation의 "Dante Domain Manager"가 지원됩니다. Audinate Corporation의 "Dante Domain Manager"는 사용자 인증 및 역할 기반 보안 설정을 제공하는 네트워크 관리 소프트웨어입니다. 이제 Dante 인프라를 기반으로 안전하고 확장 가능한 사운드 시스템을 구축할 수 있습니다.
MTX5-D 신호 프로세서의 단테 지원 모델은 이제 AES67 오디오 네트워크 상호 연결 표준을 지원합니다. 이것은 AES67을 통해 라벤나, Q-LAN 또는 Livewire와 같은 오디오 네트워크에 연결할 수 있게 하여 시스템의 확장성을 높입니다.
Dante Device Lock도 지원되어 제3자가 Dante 설정을 수정하는 것을 방지할 수 있습니다. 외부 사업자가 시스템을 사용하고 장비를 가져와야 하는 콘서트 홀 같은 환경에서 시스템 보안을 이 기능으로 강화할 수 있습니다.
대규모 상업공간을 위한 스마트하고 유연한 페이징 시스템
PGM1 페이징 스테이션과 PGM1 페이징 익스팬더는 MRX7-D 또는 MTX5-D와 특별히 연동되도록 설계되었습니다. 이들은 PoE를 사용하여 작동하며 단테를 통해 네트워크에 연결합니다. 각 PGM1은 최대 2개의 PGX1 장치로 확장할 수 있으며 단일 시스템에 최대 4개의 PGM1 장치까지 연결할 수 있습니다.
PGM1, PGX1
Yamaha의 PGM1/PGX1은 MTX5-D나 MRX7-D와 함께 사용할 수 있는 페이징 스테이션입니다. 단테 네트워크를 통해 네트워크 연결이 가능하며 파워 이더넷이나 PoE를 사용합니다. 이 영상에서는 시스템에 페이징 스테이션을 설정하는 방법을 보여줍니다.
시스템 예시

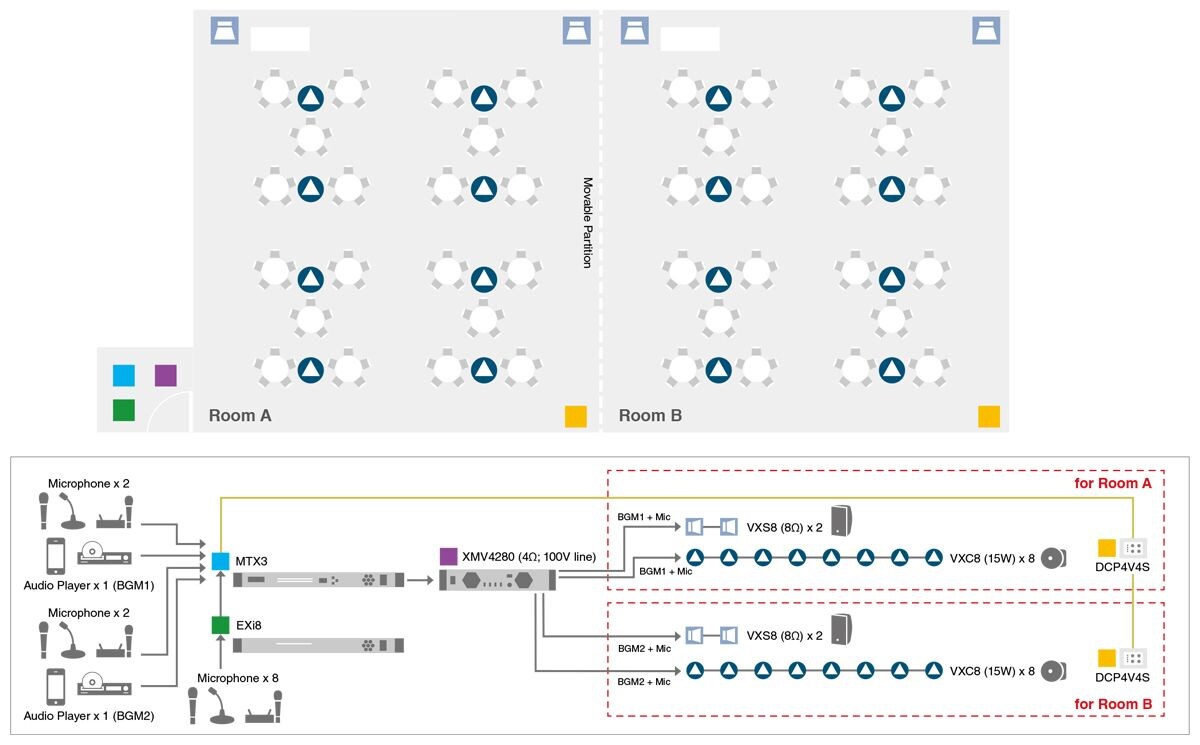

다목적 홀
아래 예시의 Room A와 Room B는 일반적으로 미팅, 파티 또는 기타 이벤트에 독립적으로 사용되므로 별도로 작동 할 수 있는 오디오 시스템이 장착되어 있습니다. Yamaha MTX3은 여러 개의 오디오 소스 및 마이크에서 입력을 받아 특정 스피커 시스템으로 라우팅 할 수 있는 편리한 매트릭스 프로세서입니다. 예를 들어, 사용 가능한 마이크 입력 수를 늘리려는 경우라면 EXi8을 사용하면 편리합니다. 각 방에 설치된 DCP4V4S 제어 패널은 마이크 레벨 및 켜기 / 끄기 전환을 원격 제어 할 수 있도록 설정할 수 있습니다.
파티션을 제거하고 룸을 결합하여 하나의 넓은 공간을 만들 경우, MTX-MRX 에디터 소프트웨어를 사용하여 사전 프로그래밍된 적절한 설정을 단일 버튼을 통해 불러 온 후 중앙 제어를 할 수 있도록 시스템을 즉시 설정할 수 있습니다.

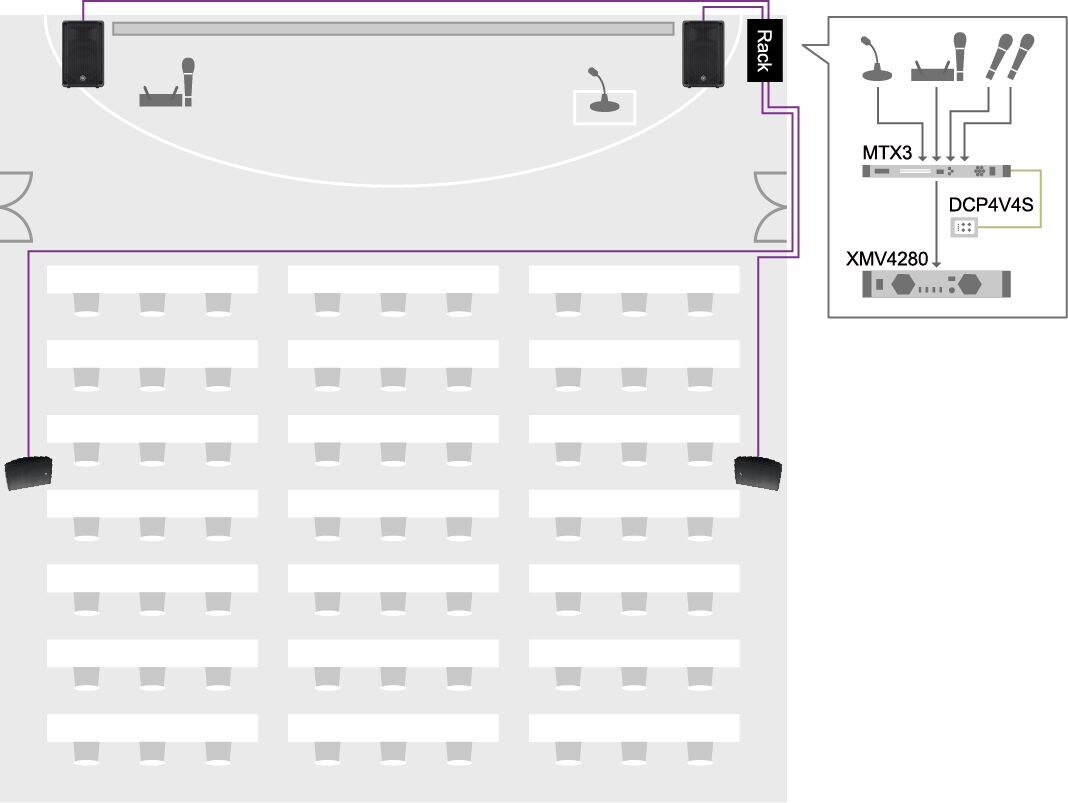

Dugan 자동 믹서를 사용한 간단한 프리젠테이션
MTX3 및 FBS의 Dugan 채널 4 개를 사용하면 운영자가 필요 없는 간단한 프리젠테이션 시스템을 구축 할 수 있습니다.
Dugan 오토 믹서를 사용하면 주변 잡음 유출을 줄이기 위해 사용중인 마이크의 입력 게인이 자동으로 증가시키며 사용하지 않는 마이크의 게인은 감소됩니다. 마이크 게인은 자동으로 조정되므로 전문 기술 지식이나 조작이 없어도 사운드의 선명도가 향상됩니다.
