MTX Series

8계통의 고음질 모노 마이크 라인 입력, 2계통의 스테레오 라인 입력 외에 다른 MTX시리즈, ""YDIF""를 통해 최대 16ch의 입력이 가능합니다. 재생용 SD메모리 카드 슬롯도 탑재하여 SD메모리 카드에 저장된 MP3/WAV 음성 파일을 재생할 수 있습니다. 출력도 8계통의 아날로그 모노 외에 ""YDIF""를 통해 최대 16ch디지털 출력이 가능합니다. 출력 익스펜더 EXo8을 사용한 아날로그 출력의 확장이나, XVM시리즈의 파워 앰프에 음성을 디지털로 출력할 수 있습니다.

EXi8 / Exo8은 MTX / MRX 시리즈의 입 / 출력 익스팬더입니다. EXi8은 아날로그 마이크 / 라인 신호를 디지털로 변환하고 Yamaha의 독점 YDIF 연결을 통해 MTX로 전송합니다. EXi8용 프리 앰프는 MTX / MRX 에디터에서 원격으로 제어 할 수 있습니다.

또한 EX08은 YDIF를 통해 시스템에 연결되며 디지털 출력을 고품질 아날로그 신호로 변환하는 8 채널 DA 컨버터를 갖추고 있습니다.

""YDIF""는 Ethernet 케이블을 사용하여 최대 16채널의 음성과 워드 클록을 송수신할 수 있는 디지털 음성 전송 포맷입니다. 여러 대의 MTX시리즈의 커스케이드 및 XMV시리즈 파워 앰프로의 음성 신호 전달 등이 최장 30m인 Ethernet 케이블을 사용하여 간단한 접속으로 실현할 수 있습니다.

배포 모드

- 맥스. 16 채널의 오디오를 상위 장치에서 하위 장치로 흐르게 할 수 있습니다.

캐스케이드 모드

- MTX 전용 8채널 캐스케이드 버스로 사용할 수 있습니다.

- 여러대의 MTX간에 통신이 가능합니다.

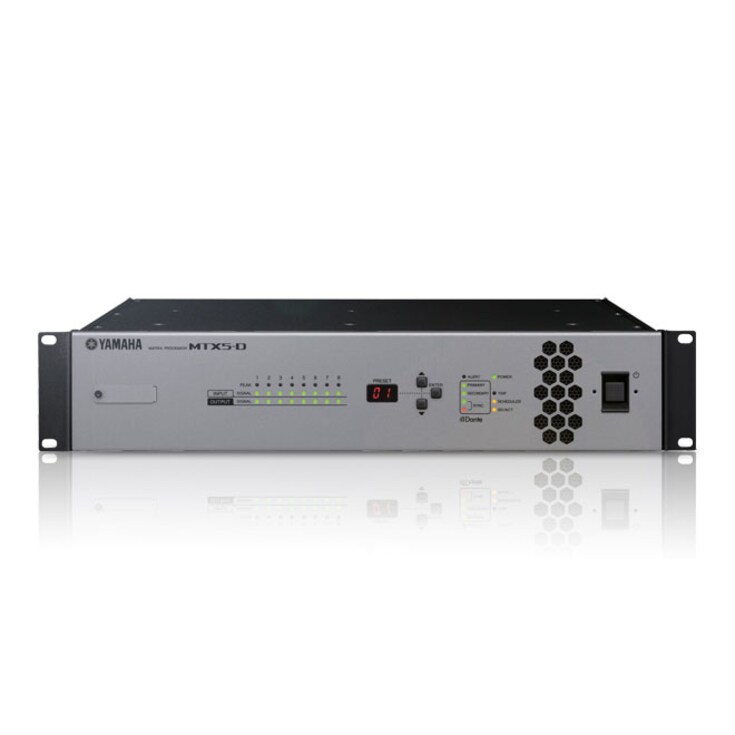

MTX5-D에는 44.1kHz / 48kHz 입/출력의 16 채널을 중복 네트워크에서 실행할 수 있는 이중 Dante 포트가 있습니다. MTX5-D와 Dante가 지원하는 XMV-D 앰프를 사용하여 크고 작은 Dante 네트워크 시스템을 만들 수 있습니다.

Audinate의 Dante Network Audio Protocol은 프로세서 및 파워 앰프뿐만 아니라 Yamaha 디지털 믹싱 콘솔과 같은 많은 다른 유형의 디지털 오디오 장비에도 채택되었습니다. 따라서 YDIF처럼 최대 30m까지 연결이 가능하며 CAT5e 케이블을 통해 최대 100m까지 오디오를 전송할 수 있으므로 대규모 네트워크 오디오 시스템의 완벽한 근간이 됩니다.

Dante 디지털 네트워크는 모든 오디오 및 제어 데이터를 처리하여 시스템의 변경 및 확장을 용이하게 합니다. 단일 CAT5e 케이블을 통해 새로운 장치를 네트워크에 추가 할 수 있으며 MTX-MRX 에디터를 사용하여 신속하게 구성 할 수 있습니다. Dante 네트워킹은 뛰어난 시스템 유연성뿐만 아니라 향후 확장을 위한 충분한 용량을 제공합니다.

적은 수의 장치로 간단한 시스템을 구축 할 때, 데이지 체인(Daisy Chain)을 사용하는 것이 좋습니다.

Dante는 하나의 케이블로 제어 신호와 오디오 신호를 모두 전송할 수 있으므로 데이지 체인 모드에서는 네트워크 스위치가 필요하지 않습니다.

스타 네트워크에서 각 장치는 중앙 허브에 연결됩니다. GbE 호환 네트워크 스위치를 사용하면 광대역, 대규모 네트워크를 구성 할 수 있습니다.

예기치 않은 네트워크 문제에 대비하여 복원력을 높이려면 중복 네트워크를 사용하는 것이 좋습니다.

MTX5-D 신호 프로세서의 단테 지원 모델은 이제 AES67 오디오 네트워크 상호 연결 표준을 지원합니다. 이것은 AES67을 통해 라벤나, Q-LAN 또는 Livewire와 같은 오디오 네트워크에 연결할 수 있게 하여 시스템의 확장성을 높입니다.

Dante Device Lock도 지원되어 제3자가 Dante 설정을 수정하는 것을 방지할 수 있습니다. 외부 사업자가 시스템을 사용하고 장비를 가져와야 하는 콘서트 홀 같은 환경에서 시스템 보안을 이 기능으로 강화할 수 있습니다.

PGM1 페이징 스테이션과 PGM1 페이징 익스팬더는 MRX7-D 또는 MTX5-D와 특별히 연동되도록 설계되었습니다. 이들은 PoE를 사용하여 작동하며 단테를 통해 네트워크에 연결합니다. 각 PGM1은 최대 2개의 PGX1 장치로 확장할 수 있으며 단일 시스템에 최대 4개의 PGM1 장치까지 연결할 수 있습니다.

ProVisionaire 시리즈는 장치를 위해 가장 이상적으로 구성된 독창적인 컨트롤러를 쉽고 직관적으로 만들 수 있도록 도와줍니다. 여러장의 설계 페이지를 사용할 수 있으므로 각기 다른 오디오 영역 또는 사용자에 대해 개별적인 컨트롤 패널을 제공 할 수 있으며 각 컨트롤에 대한 사전설정 및 파라미터 설정이 최적화되어 있습니다.

전문화 된 프로그래밍 기술이 필요하지 않습니다. 직관적인 인터페이스로 볼륨 조절을 위한 페이더와 소스 선택을 위한 스위치 등을 쉽게 만들 수 있습니다.

페이더 및 스위치 등 위젯을 화면으로 끌어서 놓기만 하면 설치 프로젝트에 필요한 애플리케이션 및 기능용으로 가장 적합한 독창적인 제어판을 만들 수 있습니다. 프로그래밍 실력이나 경험은 필요하지 않습니다. Provisionaire Control은 각종 Yamaha PA 장비 및 NXAMPmk2 NEXO 구동형 TD 컨트롤러를 제어할 수 있습니다. 오디오 및 비디오 시스템을 포괄적이고 편리하게 제어할 수 있게 해주는 IDK 비디오 스위처와도 호환됩니다. 또한, Provisionaire Control에는 오디오 네트워크를 통한 심층 관리를 돕는 Yamaha 프로 오디오 장비에 대한 통합 모니터링 기능이 있습니다. ProVisionaire Control은 폭 넓은 응용분야에 탁월한 편의성과 안정성을 제공하는 통합 플랫폼 솔루션입니다.

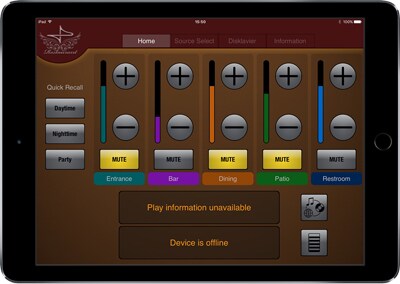

이 편리한 iPad 응용 프로그램을 사용하면 Wi-Fi 네트워크를 통해 MTX / MRX 시스템을 제어할 수 있습니다. 개별 시스템에 이상적으로 구성된 사용자 정의 컨트롤 패널 레이아웃을 만드는 데 필요한대로 다양한 컨트롤 위젯을 배열할 수 있습니다.

* ProVisionaire Touch는 Apple App Store에서 무료로 다운로드 할 수 있습니다 (Apple, iPad는 미국 및 기타 국가에 등록된 Apple Inc.의 상표이며, App Store는 Apple Inc.의 서비스 마크입니다).

하나의 iPad를 사용하여 CD 플레이어, NAS 저장 장치, 모바일 장치, 인터넷 라디오 및 피아노와 같은 광범위한 음악 소스를 제어 할 수 있습니다. 추가로 Yamaha Blu-ray 디스크 플레이어 및 AV 수신기도 가능합니다. 레스토랑 / 연회장에서 이벤트에 따라 비디오 및 음악 소스를 전환하고 회의실에서 마이크 및 볼륨 전환을 조절하여 단일 iPad를 사용하여 원활한 관리 시스템을 제어할 수 있습니다.

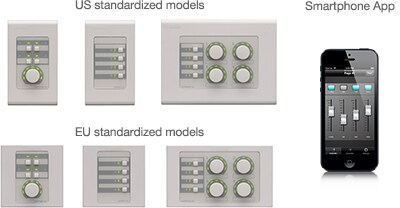

DCP 컨트롤러는 프리셋 리콜, 레벨 및 SD 카드 재생과 같은 여러 기능을 유연하게 외부에서 제어 할 수 있게 합니다. 이 시리즈는 스위치 및 볼륨 노브의 다양한 구성을 특징으로 하는 세 가지 모델로 구성됩니다.

iPhone 또는 Android 기기 용 Wireless DCP 앱을 사용하면 MTX / MRX 시리즈를 원격 제어 할 수 있습니다. Wireless DCP는 DCP 시리즈와 동일한 기능이므로 레스토랑, 연회장 등의 어느 장소에서나 스마트 장치를 통해 MTX / MRX 시리즈를 제어할 수 있습니다.

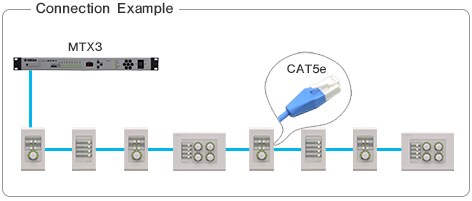

DCP 컨트롤러는 최대 8 개의 컨트롤 패널을 데이지 체인 방식으로 연결하여 MTX / MRX 시리즈에 연결됩니다. 이 세 모델은 전 세계 대부분의 지역 사양을 충족하도록 설계된 미국 또는 EU 표준 크기로 제공됩니다.

DCP 시리즈는 매트릭스 프로세서 MTX 시리즈를 사용한 음향 시스템을 제어할 수 있는 벽 매입형 컨트롤러입니다. 볼륨 노브, 스위치의 수에 따라 3종류를 라인 업이 있습니다. 애플리케이션에 최적인 기종을 선택할 수 있습니다. 간단히 여러 존의 음량 제어 프리셋 변환이 가능합니다. MTX 시리즈와의 접속에는 최대 연장 200m의 Ethernet 케이블을 사용합니다. 데이지 체인 배선으로 최대 8대의 DCP 시리즈가 접속 가능합니다. 전원도 MTX 시리즈에서 Ethernet 케이블로 공급되기 때문에 전원 확보를 걱정하지 않고 자유로운 배치가 가능합니다.

데이지 체인 연결을 활용하면 최대 200 m 이내의 거리에서 DCP 컨트롤러를 최대 8대까지 연결할 수 있습니다. 아래와 같이 설치된 DCP 시리즈 개수를 줄이면 연결 거리를 연장시킬 수 있습니다. 1층으로 된 넓은 상업용 공간에서 DCP 컨트롤러를 2대 또는 3대 사용하는 경우 간단한 데이지 체인 연결 방식이 유용합니다. 2층 이상의 넓은 상업용 공간에서 DCP 컨트롤러를 4대 이상 사용하는 경우 유연한 토폴로지(데이지 체인과 스타 연결 방식 조합)로 DCP 시리즈와 DCH8을 연결하는 “총” 케이블 거리를 연장시킬 수 있습니다.

Yamaha MCP1은 MTX 및 MRX 시스템을 제어하기 위한 벽 장착형 고급 제어 패널입니다. 도트 -매트릭스 디스플레이이며 일본어, 중국어 및 아랍어를 포함한 다양한 언어를 지원하므로 다이나믹 레이블링을 용이하게 합니다. 메인 페이지 또는 6개의 하위 페이지에 최대 36 개의 파라미터를 지정할 수 있습니다. 이러한 페이지는 프로그램 가능한 PIN 코드를 사용하여 무단 액세스로부터 보호 할 수 있습니다. 최대 16 개의 MCP1 유닛을 MTX / MRX 시스템에 추가 할 수 있습니다.

MTX-MRX 에디터는 MTX 및 MRX 시리즈 신호 프로세서 주변에 구축 된 사운드 시스템의 설정 및 관리에 전념하는 소프트웨어 응용 프로그램입니다. 마이크, CD, MP3 및 WAV 파일의 오디오를 믹스하고 여러 영역에 다른 컨텐츠를 제공하고 타이머 활성화 음악 재생 및 공지 사항을 설정하는 등 다양한 작업을 수행 할 수 있습니다. MTX-MRX Editor를 사용하면 상점이나 시설의 개별 영역에 최적화 된 사운드를 단일 컴퓨터에서 쉽게 관리하고 배포 할 수 있습니다.

Ver 3.2에서는 예를 들어 놀이공원이나 쇼핑몰과 같은 여러 시설에서 여러 구역을 하나의 PC로 여러 서브넷에서 구역별로 분리하여 관리할 수 있습니다.

MTX-MRX Editor 소프트웨어를 사용하면 표준 설치 절차와 같이 단 한 번의 워크플로우로 사운드 시스템을 설계할 수 있습니다. 사용하기 쉬운 마법사 형식으로 원하는 레이아웃에서 사용할 장치를 구성할 수 있으며, 필요한 곳에 프로세싱 컴포넌트를 추가할 수 있습니다. 사용 분야의 필요성과 규모에 따라 MTX 시리즈 매트릭스 프로세서, EXi8 입력 익스팬더, EXo8 출력 익스팬더, XMV 시리즈 파워 앰프 및 DCP 디지털 컨트롤 패널을 추가할 수 있습니다. MTX-MRX Editor는 입력부터 출력까지 사운드 시스템을 설계하는 포괄적이면서 직관적인 툴입니다.

피드백 서프레서(FBS)는 스피커에서 나오는 소리가 마이크에 의해 감지되어 다시 증폭 될 때 발생하는 불쾌한 음향 피드백을 방지하는 기능입니다.

MTX에는 Fixed 및 Dynamic 두 가지 유형의 FBS가 있습니다. Fixed는 마이크가 움직이지 않는 곳과 문제가 있는 주파수가 동일하게 유지되는 곳에 이상적입니다. 마이크 위치가 끊임없이 움직여야 하는 경우에는 피드백을 제거하기 위해 설정을 지속적으로 업데이트 해야 하므로 Dynamic FBS가 더 적합합니다.

AGC (Auto Gain Controller)는 입력 레벨에 따라 게인을 자동으로 보상하여 레벨이 변하는 입력 신호에 대해 일정한 출력 레벨을 유지하는 기능입니다. 이 기능은 각기 다른 레벨에서 말하는 사람들이 있는 경우 또는 다른 레벨의 배경 음악 소스가 있는데 수동 조정을 할 수 있는 기술자가 없을 때 매우 유용 할 것입니다. AGC는 출력 레벨을 자연스럽게 하여 듣는이의 경험을 더욱 즐겁게 할 것입니다.

1) 아무도 말하지 않는 경우

아무도 말을 하지 않으면 모든 마이크의 입력 레벨이 낮아지며 게인 레벨이 일정하게 설정됩니다. 이때 각 마이크를 음소거하는 대신 3개의 마이크 사이에 게인이 분산되므로 총 게인은 일정하게 유지됩니다.

2) 한 명이 말하는 경우

한 사람이 말하면 마이크의 게인이 즉시 0dB로 상승하고 다른 두 마이크의 게인이 낮아집니다. 다른 사람이 말할 때도 똑같은 일이 일어납니다.

3) 여러 사람이 말하는 경우

두 사람이 동시에 말하면 게인 레벨이 두 마이크 사이에 자동으로 분배되어 총 게인이 일정하게 유지되고 나머지 마이크의 게인이 낮아집니다.

Priority Ducker는 공간의 음원 신호가 임계 값을 초과하면 지정된 양만큼 영역의 출력 레벨을 자동으로 감소 시키는데 사용되는 기능입니다. 예를 들면, 중요한 비상 방송이 필요하여 명료성을 극대화시켜야 하는 경우, 배경 음악 레벨을 낮추는 데 사용할 수 있습니다.

ANC (Ambient Noise Compensator)는 변동하는 배경 소음 레벨을 보완하기 위해 시스템 게인을 조정합니다. 전형적인 예로 주변 소음이 너무 커서 음악이나 발표가 더 이상 들리지 않는 경우가 있습니다. ANC는 보상을 위해 시스템 볼륨을 높입니다.
