Commercial Installation Solutions Speaker Calculator (CISSCA)

CISSCA(Commercial Installation Solutions Speaker Calculator)는 사용자가 지정한 실내에서 최적의 성능을 얻는 데 필요한 스피커 수와 시스템의 유효 음압 레벨을 빨리 계산하는 소프트웨어 애플리케이션입니다. 사용자는 실내 크기, 사용할 스피커 유형 및 스피커 레이아웃을 지정합니다.

- 어떤 프로젝트든 필요한 스피커 수를 빠르고 쉽게 예측할 수 있습니다.

- 간편한 설정 및 작동.

- 보고서 출력 기능은 시스템 제안에 대한 편리한 문서를 제공합니다.

지원 스피커(V3.0)

천장 스피커 VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 *
벽면 설치식 스피커 VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 *
서브우퍼 VXS10S, VXS10ST, VXS3S

* 일부 지역에서는 제공되지 않습니다.

사용법

모드 선택

실내 정보

스피커/애플리케이션 설정

스피커 추정 수

효과적인 SPL 맵 보기

보고서 출력

AUTO 모드

AUTO 모드는 간단한 조작으로 빨리 스피커 수를 계산합니다. 이 모드에서는 VXC4 천장 스피커만 사용할 수 있습니다.

1단계: 실내 크기와 청취자의 귀 높이를 입력합니다. 블루프린트 또는 필요에 따라 다른 이미지를 가져올 수 있습니다.

2단계: VXC4 천장 스피커의 레이아웃 유형을 선택합니다.

3단계: BGM 또는 스피치에서 애플리케이션 유형을 지정합니다.

4단계: 해당 설정 및 스피커 수 추정치에 대한 결과를 확인합니다. 필요한 경우 개별 스피커의 위치를 조정(이동 또는 제거)할 수 있습니다.

5단계: 추정된 시스템의 유효 음압 레벨과 3단계에서 입력한 목표 음압 레벨의 차이를 확인합니다. 결과를 보고서 양식으로 출력하려면 "REPORT" 버튼을 클릭합니다.

ADVANCED 모드

ADVANCED 모드는 보다 유연하고 세밀한 설정으로 사용자가 지정한 조건에 따라 최적의 성능에 필요한 스피커 수를 빨리 계산합니다. 이 모드에서는 각종 천장 스피커, 매립식 스피커 및 서브우퍼를 사용할 수 있습니다.

1단계: 실내 크기와 청취자의 귀 높이를 입력합니다. 블루프린트 또는 필요에 따라 다른 이미지를 가져올 수 있습니다.

2단계: 사용할 스피커 유형을 선택합니다.

3단계: 프로젝트의 애플리케이션 유형 및 대상 SPL을 지정합니다.

4단계: 스피커 레이아웃을 지정합니다.

5단계: 해당 설정과 필요한 스피커 수를 추정한 결과를 확인합니다. 필요한 경우 개별 스피커의 위치를 조정(이동 또는 제거)할 수 있습니다.

6단계: 추정된 시스템의 유효 음압 레벨과 3단계에서 입력한 목표 음압 레벨의 차이를 확인합니다. 결과를 보고서 양식으로 출력하려면 "REPORT" 버튼을 클릭합니다.

스피커 시스템 디자인 포인트

청취면에서 일관된 음압 레벨(청취자의 귀 높이의 평균 높이)을 달성하는 것은 스피커 시스템 디자인에서 중요한 목표입니다. 다음 사항을 염두에 두어야 합니다.

천장 스피커

천장 스피커

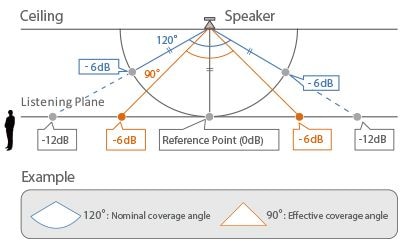

천장 스피커 사양에 표시된 공칭 커버리지 각도는 스피커의 실제 유효 커버리지 각도와 같지 않다는 것을 기억하는 것이 중요합니다. 공칭 커버리지 각도에서의 SPL은 스피커의 일정한 거리에서 측정한 축상 SPL보다 6dB 낮습니다. 유효 커버리지 각도는 SPL이 청취면에서의 축상 SPL보다 6dB 낮은 각도로 정의됩니다. 유효 커버리지 각도는 일반적으로 공칭 커버리지 각도의 약 70~80%입니다. CISSCA 계산은 유효 커버리지 각도에 기초합니다.

천장 스피커의 레이아웃 패턴

최대 오버랩

최대 오버랩 레이아웃에서 스피커 하나의 -6dB SPL 포인트는 가까운 스피커의 축에 맞춰 조정됩니다. 이 접근법은 더 많은 수의 스피커를 필요로 하지만, 높은 음압 수준에 따라 달라지는 애플리케이션에서 최적의 완전한 성능을 제공합니다.

최소 오버랩

에지투에지 스피커 레이아웃은 커버리지에 갭을 낼 수 있습니다. 커버리지 갭을 효과적으로 없애려면 최소한의 오버랩 접근법을 권장합니다.

Edge-to-Edge

Yamaha는 주로 가까운 스피커의 -6dB 포인트를 정렬하는 가장 많이 사용되는 구성인 Edge-to-Edge 레이아웃을 권장합니다. CISSCA에서 지원하는 모든 Yamaha 천장 스피커는 이 레이아웃에서 상당한 이점을 줍니다.

1.4 x Edge-to-Edge

이 구성에서 스피커는 표준 Edge-to-Edge 레이아웃보다 1.4배 더 멀리 떨어져 있습니다. 이를 통해 Yamaha가 권장할 수 있는 보다 경제적인 시스템이 되므로 사용되는 스피커의 수를 줄일 수 있습니다.

2.0 x Edge-to-Edge

스피커는 표준 Edge-to-Edge 레이아웃에 있을 때보다 2배 더 멀리 떨어져 있습니다. 이것은 가장 경제적인 접근법이지만, 청취 구역 전체에 고르지 않은 음압 레벨을 일으킬 수 있습니다.

벽면 설치식 스피커

벽면 설치식 스피커

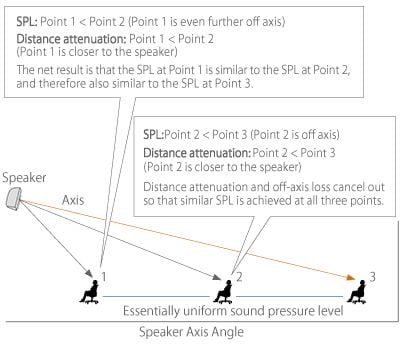

가장 먼 대상(청취자)의 머리에 맞게 스피커의 축을 조정하여 포함하는 스피커로 청취면 전반에 걸쳐 균일한 음압 레벨을 쉽게 얻을 수 있습니다. 이것은 거리와 커버리지 각도 사이의 관계 때문에 얻을 수 있는 것입니다. 수직 축이 마지막 행과 정렬되면, 마지막 행에서의 자연스러운 거리 감쇠와 가까운 행에서의 축 이탈 감쇠가 균일한 SPL 분포를 일으키는 경향이 있습니다. CISSCA는 최대 시스템 디자인 유연성을 고려하여 매립식 스피커 기울기 각도를 미세하게 조정할 수 있습니다.

이름 한국어 영어
CISSCA V3.0 User's Manual [1.1MB]
이름 OS 사이즈 최근 업데이트
CISSCA V3.00 for Win 10/8.1/8/7 Win 42.6MB 2019-06-10
