세 가지 주요 유형의 파워 앰프가 있으며 그 특성은 아래에 설명되어 있습니다.

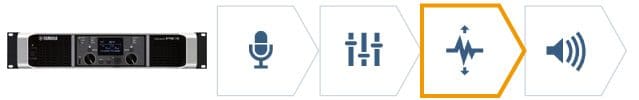

(1) 독립형 파워 앰프

이것은 일반적인 용도의 파워 앰프입니다. 독립형 파워 앰프는 믹서에서 보내지는 신호를 증폭시켜 스피커에서 소리를 냅니다. 여러 개의 독립형 파워 앰프를 랙에 함께 설치할 수 있으므로 대규모 PA 시스템을 비교적 쉽게 구축 할 수 있습니다. DSP가 내장된 파워 앰프는 업계에서 최근의 추세입니다.

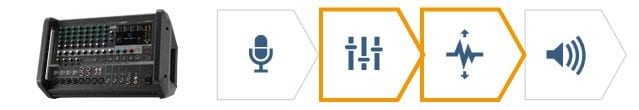

(2) 파워드 믹서 (파워 앰프가 내장 된 믹서)

이 유형의 믹서에는 내장형 파워 앰프가 포함되어 있습니다. 전원 공급이 필요한 믹서와 파워 앰프가 PA 시스템에 통합되어 있기 때문에 단 하나의 연결만 하면 되어 독립형 앰프보다 적은 연결로 구동 가능합니다.

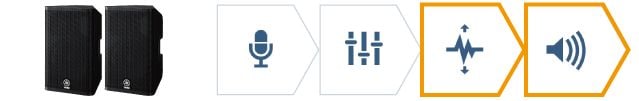

(3) 파워드 스피커 (파워 앰프가 내장 된 스피커)

이 유형의 스피커에는 내장형 파워 앰프가 포함되어 있습니다. 내장형 파워 앰프는 스피커 전용으로 설계 되었기 때문에 스피커와 파워 앰프의 조합은 우수한 호환성을 제공하여 스피커 성능을 극대화합니다. 믹서 출력을 전원이 켜진 스피커에 직접 연결할 수 있으므로 필요한 케이블이 적은 것이 장점입니다.

<참고> 파워 앰프가 내장되어 있지 않지만 독립형 앰프가 필요한 스피커를 "패시브 스피커"라고 합니다.

보다 쉽고 간단하게 PA 시스템을 구축하려면 적은 연결로 구동이 가능한 파워드 믹서 또는 파워드 스피커를 사용하십시오. 반면 독립형 앰프는 시스템을 확장하거나 장비의 위치를 지정하는 데에 자유롭다는 장점을 가지고 있습니다.

여기서는 패시브 스피커와 함께 사용되는 파워 앰프 선택에 대한 조언을 드립니다.

파워 앰프에 필요한 출력은 연결된 스피커의 수와 임피던스에 의해 결정됩니다. 앰프의 출력이 스피커의 정격 출력을 초과하면 스피커가 손상 될 수 있으므로 파워 앰프를 선택하기 전에 앰프와 스피커의 조합을 고려하십시오.

스피커와 매칭 앰프

야마하 CBR10 패시브 스피커와 Yamaha P3500S 독립형 파워 앰프의 사용은 스피커와 앰프 매칭의 좋은 예입니다.

Yamaha CBR10 패시브 스피커와 함께 Yamaha PX3 파워 앰프를 사용하는 것은 앰프가 스피커와 어떻게 어울리는지 확인하는 좋은 예입니다.

PX3 파워 앰프 사양 (출력)

스피커의 사양 시트를 볼 때는 전력 등급 PGM 값과 임피던스 값을 참조로 사용합니다.

CBR10 패시브 스피커 사양

PX3 전력 증폭기는 8 ohm 임피던스 스피커로 350W 출력을 생성하고 CBR10 스피커는 8 ohm 임피던스로 300W의 전력 등급 (PGM)을 갖기 때문에 파워 앰프와 스피커를 함께 사용하기에 매우 적절합니다.

팁 : 스피커의 PGM 입력 값과 파워 앰프 출력 값이 완전히 동일 할 필요는 없습니다. 약 0.8 ~ 1.25 x 스피커 PGM 값의 파워 앰프 출력 값을 선택하는 것이 좋습니다.

이 외에도 스피커를 연결하고 앰프를 설정하는 방법은 다양합니다. 조언을 위해 계속 읽으십시오.

임피던스는 복합 저항 값이며 옴 (Ω)으로 표시됩니다. 저항이 클수록 전기의 흐름이 적습니다. 반대로 저항이 적을수록 전기의 흐름이 커집니다. 동일한 파워 앰프를 사용하는 경우에도 연결된 스피커의 임피던스 (옴)가 낮을수록 파워 앰프에서 출력되는 와트 수가 커집니다.

8 옴 스피커를 PX3 파워 앰프에 연결할 때 각 스피커 (L-R)에서 최대 300W 출력을 얻을 수 있으며 4 옴 스피커를 연결할 때 각 스피커 (L-R)에서 최대 500W 출력을 얻을 수 있습니다.

병렬로 스피커 연결하기

거의 모든 PA 스피커는 쉽게 연결하여 스피커 설정을 확장 할 수 있습니다. 이러한 연결을 "병렬 연결"이라고 합니다. 동일한 임피던스를 가진 두 개의 스피커를 병렬로 연결하면 총 임피던스가 반으로 줄어 듭니다. 따라서 병렬로 연결된 8 옴 스피커 세트에 연결된 파워 앰프의 와트 출력은 4 옴 스피커를 연결 할 때의 출력과 같습니다.

예를 들어 8 옴 CBR10 스피커가 병렬로 연결되어 있으면 임피던스는 4 옴이 됩니다. 그리고 이 스피커 세트를 PX3와 함께 사용하면 출력은 500W가 됩니다.

<주> 3개의 스피커를 하나의 앰프 출력에 병렬로 연결하기 전에 매우 주의를 기울여야 합니다. 3개의 8ohm 스피커 임피던스는 3ohm 미만으로, Yamaha PX 시리즈 파워 앰프 구동 부하가 2ohm이라도 장비가 손상될 위험이 있기 때문에 대부분의 파워 앰프에 안전한 값은 아닙니다.

파워 앰프 스테레오 및 브리지 연결

스테레오 사양은 거의 모든 독립형 파워 앰프에 있습니다. 그러나 앰프가 브리지 (BTL : Balanced Transformer Less) 모드로 연결된 경우는 단일 모노 앰프로 사용할 수 있습니다. 이 모드에서는 출력 와트 수가 변경됩니다. Yamaha PX 시리즈 파워 앰프는 BTL 모드 대신 Power Boost 모드를 특징으로 합니다.

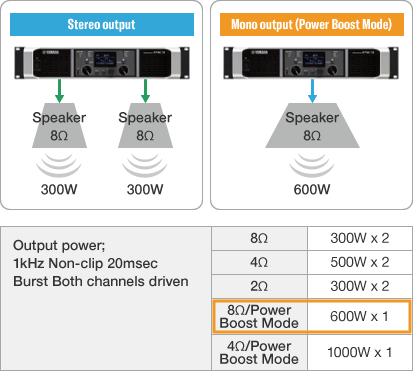

PX3는 별도의 8ohm 스피커 2개에 연결할 경우 300W+300W의 출력을 제공합니다. Power Boost Mode에서 사용할 경우 단일 출력은 8ohm에서 600W 스피커에 적절합니다.

앰프는 대용량 서브 우퍼 스피커에 전원을 공급할 때 자주 브리지 모드로 사용됩니다.
