믹서는 크게 내부 구조에 따라 세 가지 유형으로 분류됩니다.

(1) 아날로그 믹서

아날로그 믹서는 입력 오디오 신호의 볼륨과 톤을 조정합니다. 대부분의 컨트롤 노브와 페이더는 상단 패널에 배열되어 있어 신호 흐름과 오디오 상태를 쉽게 이해할 수 있습니다. 일반적으로 아날로그 믹서는 직관적으로 처리하는 장비입니다.

(2) 디지털 믹서

디지털 믹서는 입력 오디오 신호를 처리하고 디지털 신호 처리 기술을 사용하여 볼륨 및 톤을 조정합니다. 디지털 처리를 사용하므로 아날로그 장비를 사용할 때는 불가능할 수 있는 다양한 종류의 톤 제어를 적용할 수 있습니다. 디지털 믹서는 페이더와 노브의 위치를 저장할 수 있으며 이 위치를 즉시 불러올 수 있습니다. 페이더와 노브는 다양한 기능을 수행하기 때문에 채널 수가 증가하더라도 장치 자체는 컴팩트 합니다. 일반적으로 디지털 믹서를 효과적으로 사용하기 위해서는 많은 경험이 필요하지만 아날로그 믹서보다 훨씬 뛰어난 기능을 제공합니다.

(3) 파워드 믹서

파워드 믹서는 파워 앰프가 내장 된 아날로그 믹서입니다. 이러한 이유 때문에 스피커에 직접 연결된 믹서로 사운드를 재생할 수 있습니다. 동일한 장비가 항상 연결되어 있는 경우 전원을 켜기만하면 파워드 믹서를 사용할 수 있으므로 작업이 간단하고 편리합니다.

참조 : 올인원 PA 시스템

올인원 PA 시스템은 파워드 믹서, 스피커 및 스피커 케이블로 구성됩니다. 가볍고 컴팩트한 포맷으로 구성이 쉬우며 휴대하기 쉽고 소규모 이벤트 및 밴드에 적합합니다.

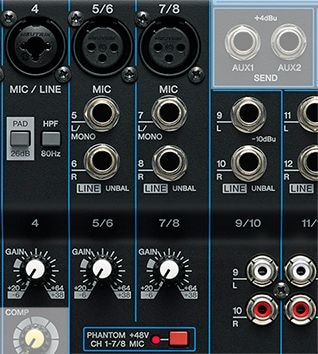

마이크 입력 및 라인 입력 채널 수

믹서의 입력 채널 수는 매우 중요합니다. 이는 처리 할 수 있는 마이크 및 악기 신호의 수를 나타냅니다. 믹서의 입력 채널 수 이외에도 마이크 입력 채널 수, 라인 입력 채널이 모노인지 여부, 입력이 스테레오 신호를 받아 들일 수 있는지의 여부 등을 고려해야 합니다.

예를 들어, 밴드가 있는 믹서를 사용하는 경우, 마이크가 전체 드럼 키트의 사운드를 픽업 하려면 적어도 8 개의 입력 채널이 필요할 수 있습니다. 이 경우 마이크와 호환되는 충분한 채널이 장착 된 모델을 선택해야 합니다.

스테레오 채널이 많은 믹서는 신디사이저와 같이 스테레오 신호를 출력하는 여러 장치를 연결하는 데 유용합니다. 마찬가지로, 보컬과 같은 오디오가 입력 될 때 컴프레서 또는 바이브레이션과 같은 내장 이펙터가 있는 믹서를 사용하는 것이 좋습니다. 마지막으로, USB를 통해 개인용 컴퓨터에 연결할 수 있는 믹서는 홈 스튜디오 응용 프로그램에 권장됩니다.

- 마이크 입력 채널

마이크로 픽업 된 오디오 신호는 매우 약하므로 믹서의 헤드 앰프 (GAIN)를 사용하여 증폭해야 합니다. MIC 커넥터에 연결하십시오. 참고 : 콘덴서 마이크를 사용하는 경우 팬텀 전원 (종종 "+ 48V" 표시)이 필요합니다.

- 라인 입력 채널

키보드 및 CD 플레이어와 같은 라인레벨 장비는 LINE 커넥터에 연결됩니다.

이 경우에 일반적으로 폰 커넥터 및 RCA 핀 커넥터가 사용됩니다.

동일한 채널에서 MIC 및 LINE 입력을 사용할 수 있는 경우 LINE 커넥터를 사용하십시오. MIC와 LINE 모두가 동일한 커넥터를 사용하는 경우, PAD 버튼을 눌러 오디오가 왜곡되지 않도록 레벨을 줄이십시오 (라인 신호는 마이크 신호보다 높은 레벨을 기억하십시오).

팁

때로는 콤보잭이 마이크와 라인 커넥터로 사용됩니다. 더 큰 신호를 왜곡시키지 않으려면 라인 입력을 사용할 때 PAD를 설정합니다.

(1) 이퀄라이저

믹서에는 각 채널의 톤을 조정하는 이퀄라이저가 장착되어 있습니다. 일부 이퀄라이저는 저음과 고음을 조정할 수 있는 2-밴드만 적용되어 있습니다. 일부는 3-밴드 이퀄라이저로 저음역, 중음역 및 고음역을 높이거나 낮춤으로써 사운드를 조정합니다. 일부 3-밴드 이퀄라이저에는 대부분의 악기와 음색을 특징 짓는 중간 주파수를 조정할 수 있는 MID 스위프가 포함되어 있습니다. 주파수 대역이 많을수록 더욱 섬세한 사운드 제작이 가능합니다.

(2) HPF (하이 패스 필터)

HPF는 입력에서 불필요한 낮은 주파수를 차단합니다. 대부분의 마이크 및 마이크 / 라인 입력에는 HPF 기능이 있지만 일부 전용 회선 입력은 HPF 기능이 없습니다.

HPF는 종종 하이햇 (hi-hat), 스네어 (snare) 및 보컬 (vocals)에 사용되어 불필요한 낮은 주파수를 차단하므로 깨끗한 사운드를 생성합니다. 또한 연설과 같이 음성을 들을 때 원하지 않는 잡음을 제거하는데도 사용됩니다.

(3) 팬

왼쪽 및 오른쪽 스피커에서 오디오를 재생할 때 출력 비율을 조정합니다. 사운드 이미지를 넓히거나 각 입력을 스테이지의 해당 위치에 상대적으로 배치하는 데 사용됩니다. 스테레오 채널 용 오디오는 이미 스테레오 이미지에 설정되어 있으므로 BAL 컨트롤을 사용하여 왼쪽 및 오른쪽 스피커 사이의 균형을 조정합니다.

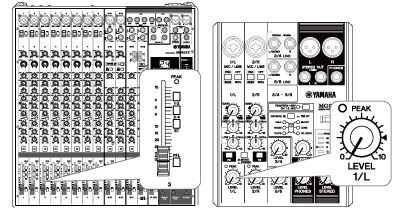

(4) 레벨 페이더 / 노브

각 채널, 그룹, 스테레오 출력 등의 볼륨을 조정합니다. 페이더 유형 컨트롤을 사용하여 신속하게 작동 할 수 있습니다. 일부 믹서는 노브형 볼륨 컨트롤러를 사용합니다.

믹서는 청중을 위해 메인 스피커로 오디오를 출력하거나 무대 위의 연주자들을 위해 모니터 스피커로 보내는 등 요구에 따라 다양한 오디오 채널을 출력 할 수 있습니다:

STEREO OUT은 일반적으로 청중을 향해 신호를 보내는데 사용됩니다. AUX SEND는 연주자용 모니터 스피커 및 외부 장치를 위해, MONITOR OUT은 스튜디오에서 오디오를 믹싱 할 때 사용되는 모니터 스피커에 사용되며, GROUP OUT은 여러 신호를 함께 출력할 경우에, REC OUT은 녹음 장치와 연결할 경우, 그리고 PHONES는 헤드폰을 연결 할 때 사용합니다.

(1) AUX 버스

AUX 버스는 외부 장치에 신호를 보내는 데 사용되는 회로입니다. 연주자의 모니터 스피커에 메인 출력과 별도로 신호를 보내거나 외부 이펙트 및 녹음 장치로 신호를 전송하는 데 사용할 수 있습니다. 밴드에 인원이 많은 경우 또는 각각의 밸런스로 조정되는 모니터 신호를 특정 연주자에게 보내야 하는 경우 별도의 AUX SEND가 여러 개 있는 믹서를 선택해야 합니다.

(2) GROUP 버스

GROUP 버스는 여러 채널을 한번에 제어하기 위한 회로입니다. 예를 들어 드럼 세트 주위에 8 개의 마이크 (8 채널)가 있고 전체 세트의 볼륨을 올리거나 내려야 하는 경우 모든 채널의 페이더를 정확하게 올리거나 내리기 어려울 수 있습니다. GROUP 버스에서 이 채널들을 모두 단일 그룹으로 설정하여 그룹의 페이더를 올리거나 내림으로써 동일한 밸런스를 유지하면서 전체 드럼 세트의 볼륨을 높이거나 낮출 수 있습니다.

(3) STEREO 버스

STEREO (스테레오) 버스는 믹서로 들어오는 각 입력 또는 각 GROUP 버스 신호를 결합하고 전반적인 레벨을 조정할 수 있으며 스테레오 출력 커넥터를 통해 오디오를 출력하는 회로입니다.
