RIVAGE PM 시리즈

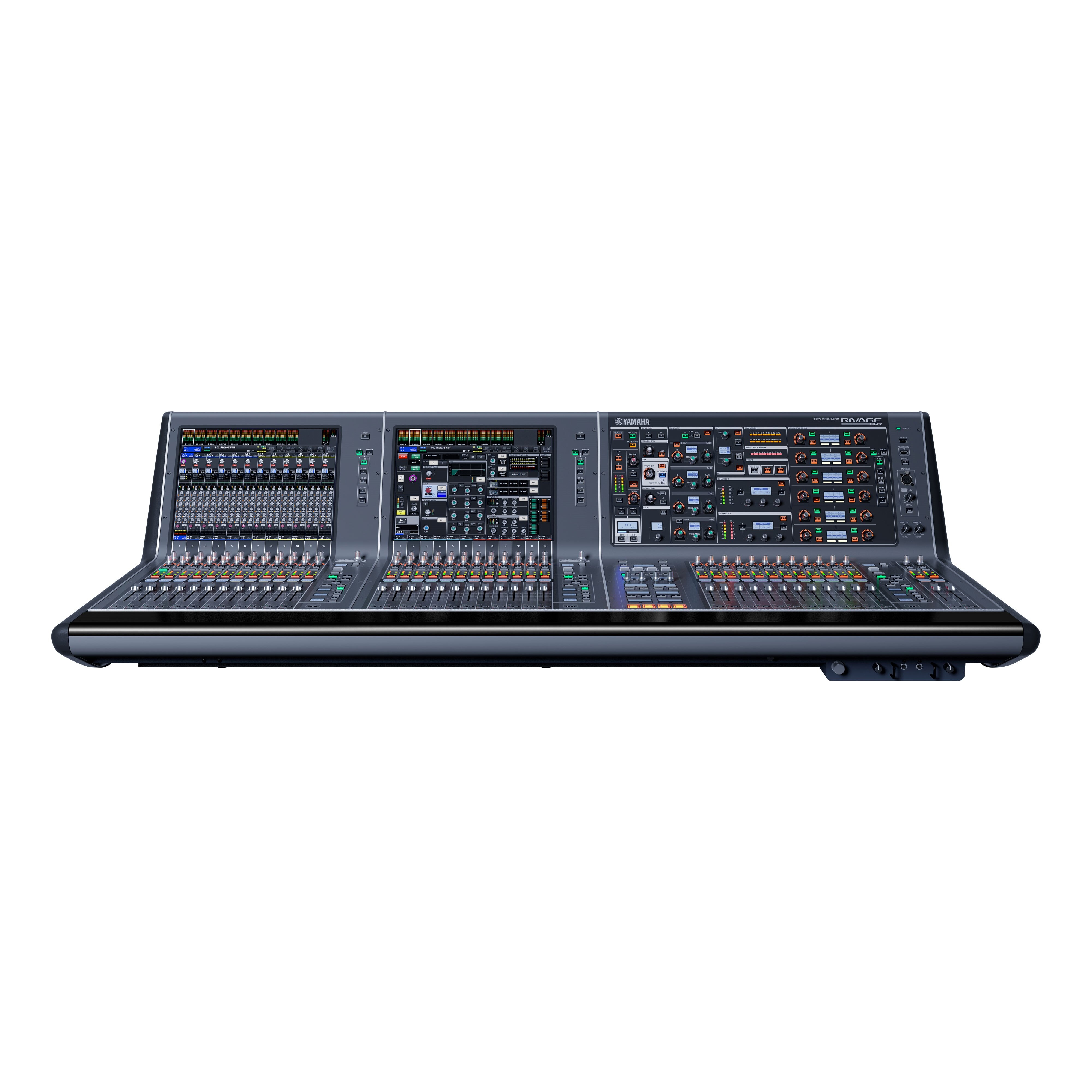

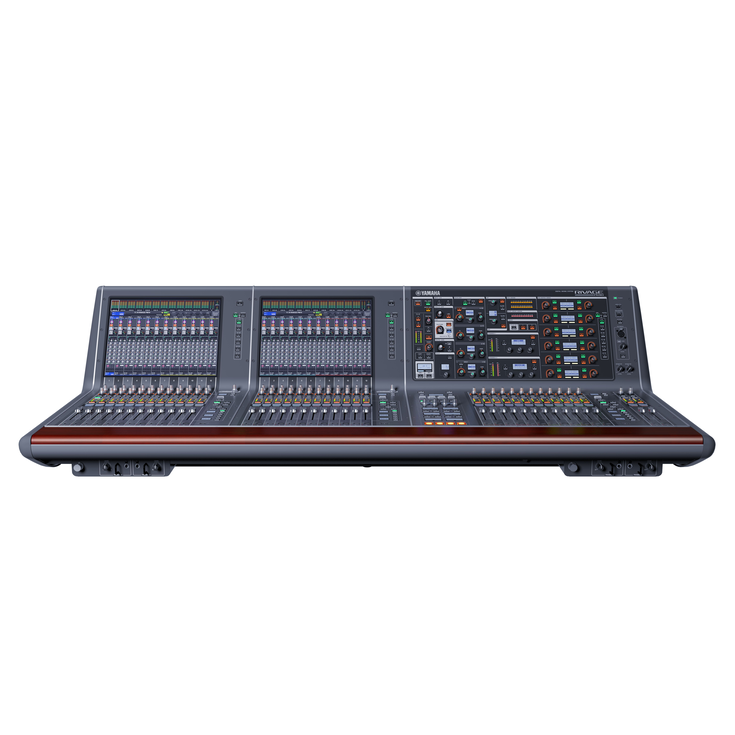

CS-R10 컨트롤 서페이스

컨트롤 서페이스는 두 개의 큰 터치 패널 디스플레이와 38개의 페이더가 있어 RIVAGE PM10 시스템의 전체적인 작동을 할 수 있습니다.

화면: 15인치 터치 패널 x 2
페이더: 38 (12+12+12+2)
내장형 듀얼 예비 전원 공급장치
맞춤형 페이더 뱅크: 각 베이당 6 x 5
사용자 정의 키: 12 x 4 뱅크
사용자 정의 노브: 4 x 4뱅크
터치/턴 방식 노브: 2
아날로그 입/출력: 입력 단자 8개/출력 단자 8개
슬롯: 2 MY 슬롯
AES/EBU: 8 입력/8 출력(SRC 사용)
포트: GPI (입력 단자 8개/출력 단자 8개), 워드 클록 출력, MIDI 입력/출력, 5 USB(1개당 2 트랙 녹음), 비디오 출력(DVI-D)
전원공급 장치: 이중 중복 전원공급 장치 내장
전력소비량: 380W
크기(WxHxD): 1,549 x 417 x 848mm(61.0" x 16.4" x 33.4")
순중량: 85 kg(187 lbs)

제품 등록

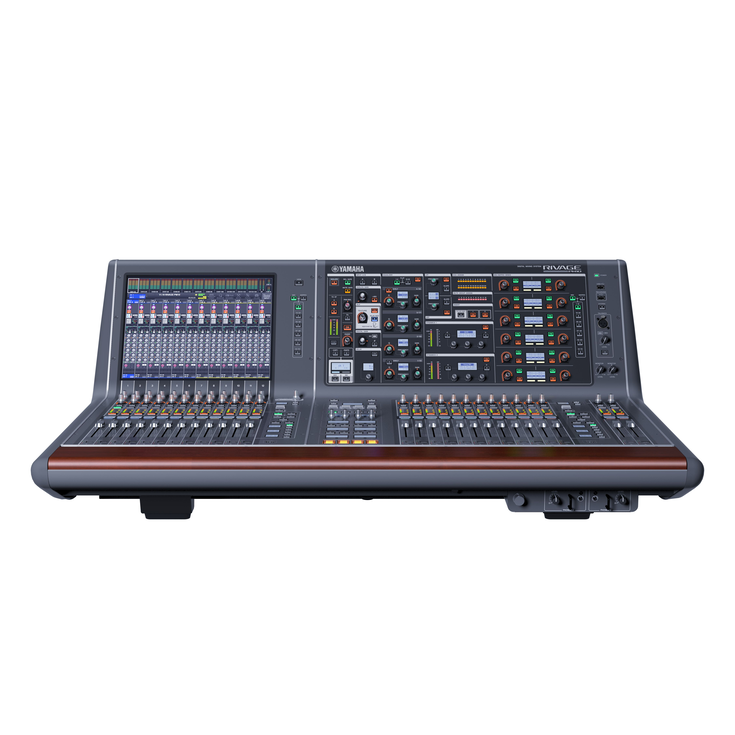

CS-R10-S 컨트롤 서페이스

단일 대형 터치패널 디스플레이와 26개의 페이더가 있는 Control Surface를 통해 RIVAGE PM10 시스템에서 일반 작업을 할 수 있습니다. CS-R10-S를 RIVAGE PM 시스템에 추가하여 이중 콘솔 제어 및 유연성을 제공할 수 있습니다. 안정성을 보장하는 이중 전원공급 장치가 내장되었습니다.

화면: 15인치 터치 패널 x 1
페이더: 26 (1212+12+2)
내장형 듀얼 예비 전원 공급장치
맞춤형 페이더 뱅크: 각 베이당 6 x 5
사용자 정의 키: 12 x 4 뱅크
사용자 정의 노브: 4 x 4뱅크
터치/턴 방식 노브: 1
아날로그 입/출력: 입력 단자 8개/출력 단자 8개
슬롯: 2 MY 슬롯
AES/EBU: 8 입력/8 출력(SRC 사용)
포트: GPI (입력 단자 8개/출력 단자 8개), 워드 클록 출력, MIDI 입력/출력, 5 USB(1개당 2 트랙 녹음), 비디오 출력(DVI-D)
전원공급 장치: 이중 중복 전원공급 장치 내장
전력소비량: 380W
크기(WxHxD): 1,128 x 417 x 848mm(44.4" x 16.4" x 33.4")
순중량: 67 kg(147.7 lbs)

제품 등록

CSD-R7 디지털 믹싱 콘솔

CSD-R7 디지털 믹싱 콘솔은 96kHz 프로세싱, 120개의 모노 입력 및 다양한 믹싱 버스(60 MIX, 24 MATRIX 및 2 STEREO)를 갖춘 RIVAGE PM7 시스템의 핵심 구성 요소입니다. 이 콘솔에는 유연한 설정 및 구성을 위한 3개의 12-페이더 베이가 있고 더 높은 안정성을 보장하는 이중 전원공급 장치가 내장되었습니다.

화면: 15인치 터치 패널 x 2
페이더: 38 (12+12+12+2)
내장형 듀얼 예비 전원 공급장치
맞춤형 페이더 뱅크: 각 베이당 6 x 5
사용자 정의 키: 12 x 4 뱅크
사용자 정의 노브: 4 x 4뱅크
터치/턴 방식 노브: 2
아날로그 입/출력: 입력 단자 8개/출력 단자 8개
슬롯: HY 슬롯 3개, MY 슬롯 2개
AES/EBU: 8 입력/8 출력(SRC 사용)
포트: GPI (입력 단자 8개/출력 단자 8개), 워드 클록 출력, MIDI 입력/출력, 5 USB(1개당 2 트랙 녹음), 비디오 출력(DVI-D)
전원공급 장치: 이중 중복 전원공급 장치 내장
전력소비량: 415W
크기(WxHxD): 1,549 x 417 x 848mm(61.0" x 16.4" x 33.4")
순중량: 94 kg(207 lbs)

제품 등록

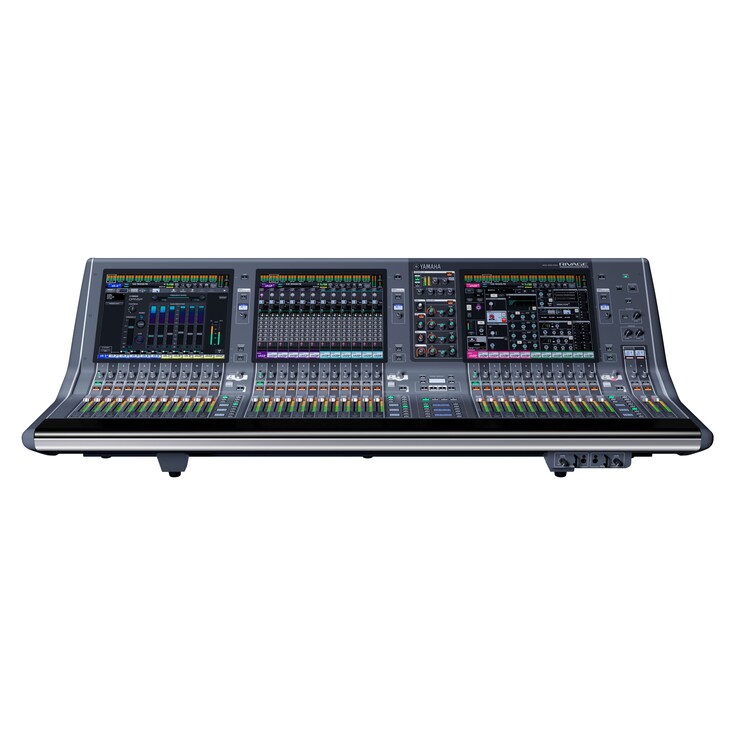

CS-R5 컨트롤 서페이스

CS-R5 Control Surface는 96kHz 프로세싱이 가능한 RIVAGE PM5 시스템의 핵심 구성 요소입니다. 이 콘솔에는 유연한 설정 및 구성을 지원하는 3개의 터치 스크린과 12개의 페이더 베이가 있습니다. 터치 패널은 사용자가 어디든 손을 뻗어도 쉽게 닿을 정도로 접근성이 우수합니다. 무게는 42kg으로 매우 가볍습니다.

화면: 15인치 터치 패널 x 3
페이더: 38 (12+12+12+2)
선택된 채널 섹션: Dynamics, GAIN, HPF, EQ, PAN, 기능 노브
맞춤형 페이더 뱅크: 각 베이당 6 x 5
사용자 정의 키: 12 x 4 뱅크
Send/User Defined Knob: 3개(4 x 4 뱅크 할당 가능)
터치/턴 방식 노브: 3
아날로그 입/출력: 입력 단자 8개/출력 단자 8개
슬롯: 2 MY 슬롯
AES/EBU: 입력 단자 4개/출력 단자 4개(SRC)
포트: GPI(8 입력/8 출력), MIDI 입력/출력, USB 5개(2트랙 녹음용 1개)
전원공급 장치: 이중 중복 전원공급 장치 내장
전력소비량: 300W
크기(WxHxD): 1,444 x 414 x 643mm(56.9" x 16.2" x 25.3")
순중량: 42 kg(92.6 lbs)

제품 등록

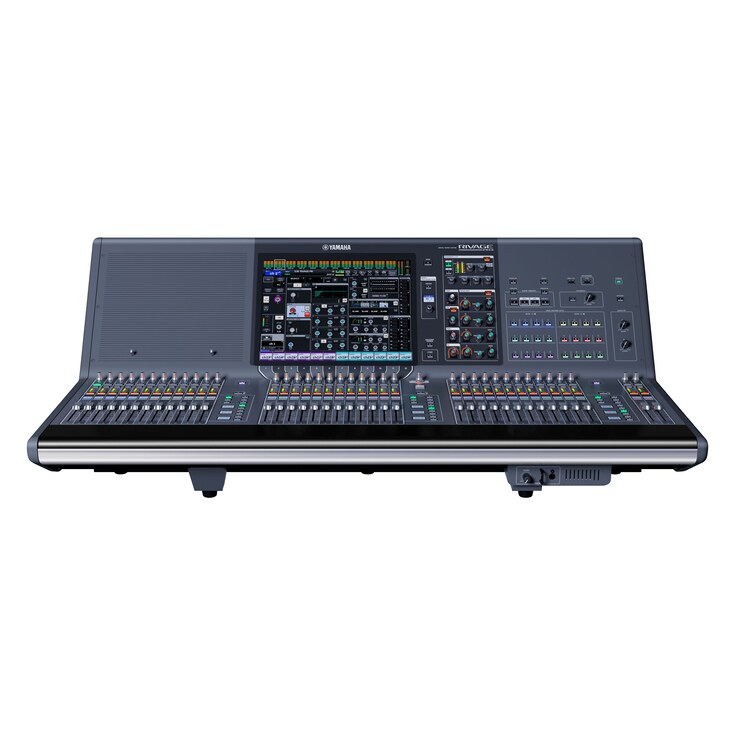

CS-R3 컨트롤 서페이스

CS-R3 Control Surface는 96kHz 프로세싱이 가능한 RIVAGE PM3 시스템의 핵심 구성 요소입니다. 콘솔은 크기 및 무게와 관련하여 RIVAGE PM 시리즈에서 가장 컴팩트 한 믹서이지만 소프트웨어 및 작동은 다른 RIVAGE PM 시리즈와 거의 동일합니다.

화면: 15인치 터치 패널 x 1
페이더: 38 (12+12+12+2)
선택된 채널 섹션: Dynamics, GAIN, HPF, EQ, PAN, 기능 노브
맞춤형 페이더 뱅크: 각 베이당 6 x 5
사용자 정의 키: 12 x 4 뱅크
사용자 정의 노브: 1개(4 x 4 뱅크 할당 가능)
터치/턴 방식 노브: 1
아날로그 입/출력: 입력 단자 8개/출력 단자 8개
슬롯: 2 MY 슬롯
포트: GPI(8 입력/8 출력), MIDI 입력/출력, USB 5개(2트랙 녹음용 1개)
전원공급 장치: 이중 중복 전원공급 장치 내장
전력 소비: 200W
크기(WxHxD): 1,145 x 385 x 650mm(45.1" x 15.2" x 25.6")
순중량: 38 kg(83.8 lbs)

제품 등록

DSP-RX-EX DSP Engine

DSP-RX-EX는 RIVAGE PM 시스템에 필요한 신호 처리 및 시스템 제어의 핵심 역할을 하는 강력한 DSP 엔진입니다.

호환 가능한 Control Surface: CS-R10, CS-R10-S, CS-R5, CS-R3
최대 288개의 입력, 72-MIX, 36-MATRIX 및 2개의 STEREO 채널에 대한 디지털 오디오 신호 처리 기능이 우수합니다.
최대 256개까지 디지털 오디오 신호 및 제어 신호의 입출력을 송수신할 수 있는 4개의 HY 카드 슬롯
다양한 오디오 형식을 지원하는 2개의 Mini-YGDAI 슬롯
터치/턴 방식 노브: 2
전력소비량: 190W
크기(W x H x D): 480 x 220 x 491mm(18.9" x 8.7" x 19.3")(5U 랙 크기)
순중량: 20 kg(44.1 lbs)

제품 등록

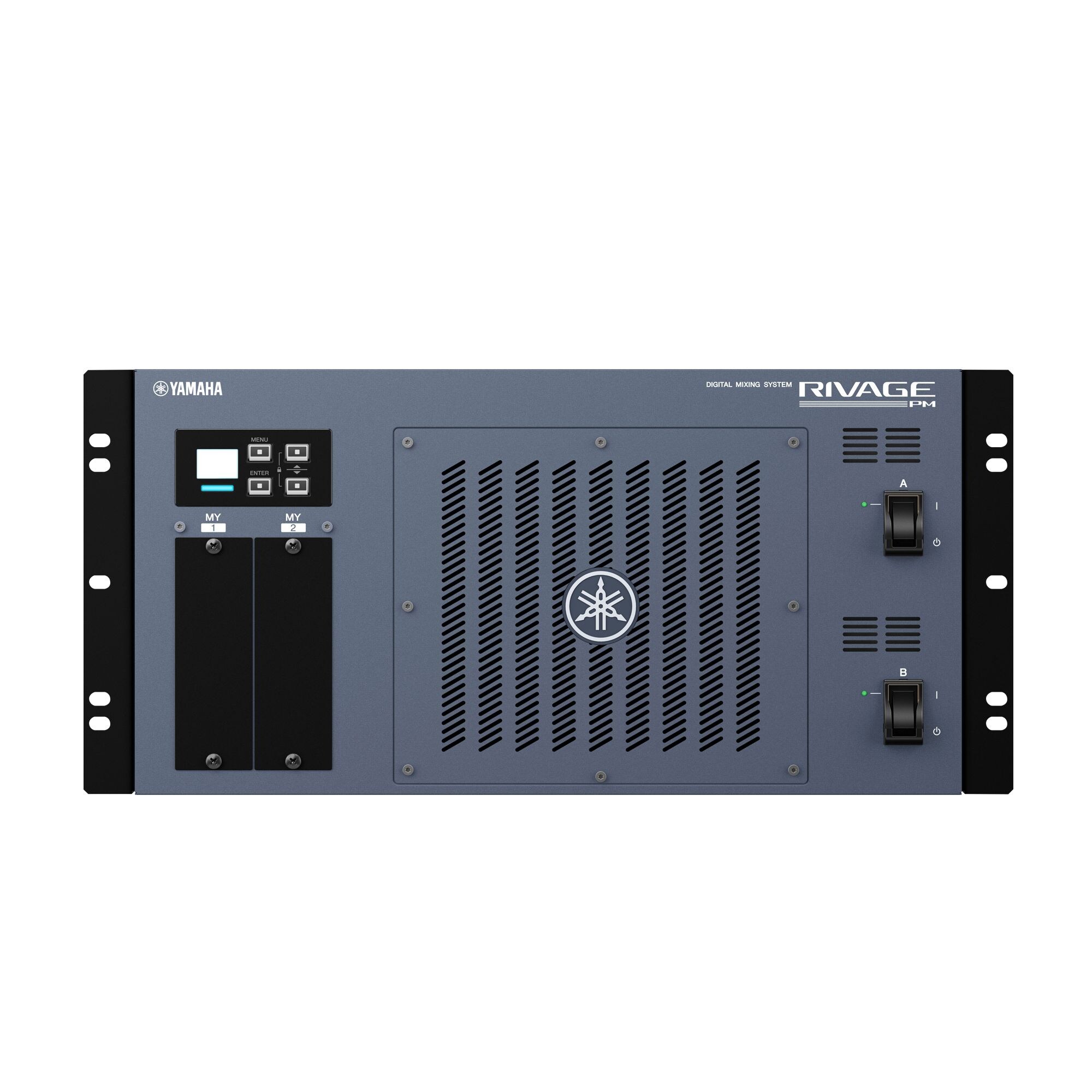

DSP-RX DSP Engine

DSP-RX는 RIVAGE PM 시스템에 필요한 신호 처리 및 시스템 제어의 핵심 역할을 하는 강력한 DSP 엔진입니다. DEK-DSP-RX 키트를 추가하여 나중에 DSP-RX를 DSP-RX-EX로 업그레이드할 수 있습니다.

호환 가능한 Control Surface: CS-R10, CS-R10-S, CS-R5, CS-R3
최대 120개의 입력, 48-MIX, 24-MATRIX 및 2개의 STEREO 채널에 대한 디지털 오디오 신호 처리 기능이 우수합니다.
최대 256개까지 디지털 오디오 신호 및 제어 신호의 입출력을 송수신할 수 있는 4개의 HY 카드 슬롯
다양한 오디오 형식을 지원하는 2개의 Mini-YGDAI 슬롯
터치/턴 방식 노브: 2
전력소비량: 190W
크기(W x H x D): 480 x 220 x 491mm(18.9" x 8.7" x 19.3")(5U 랙 크기)
순중량: 19 kg(41.9 lbs)

제품 등록

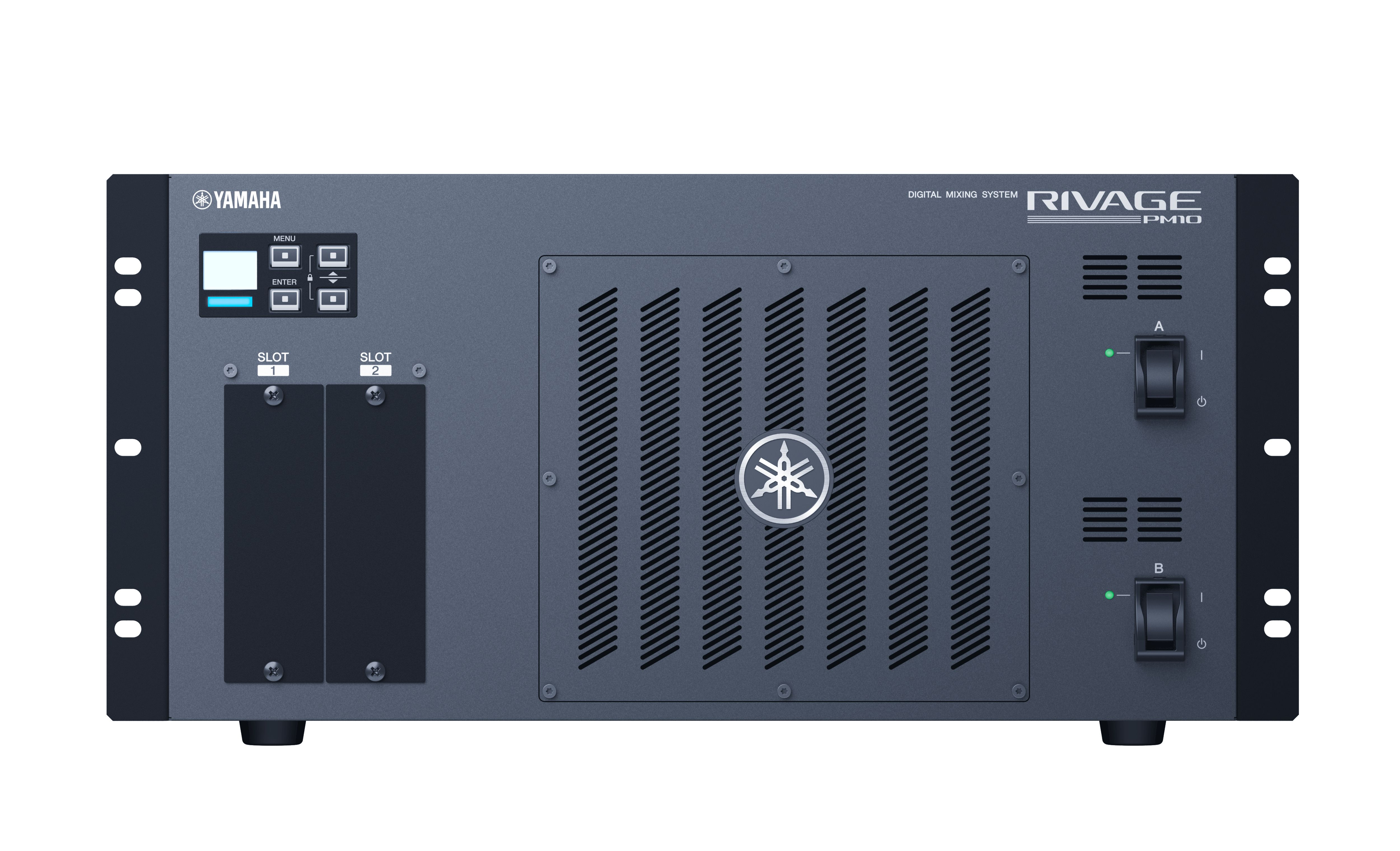

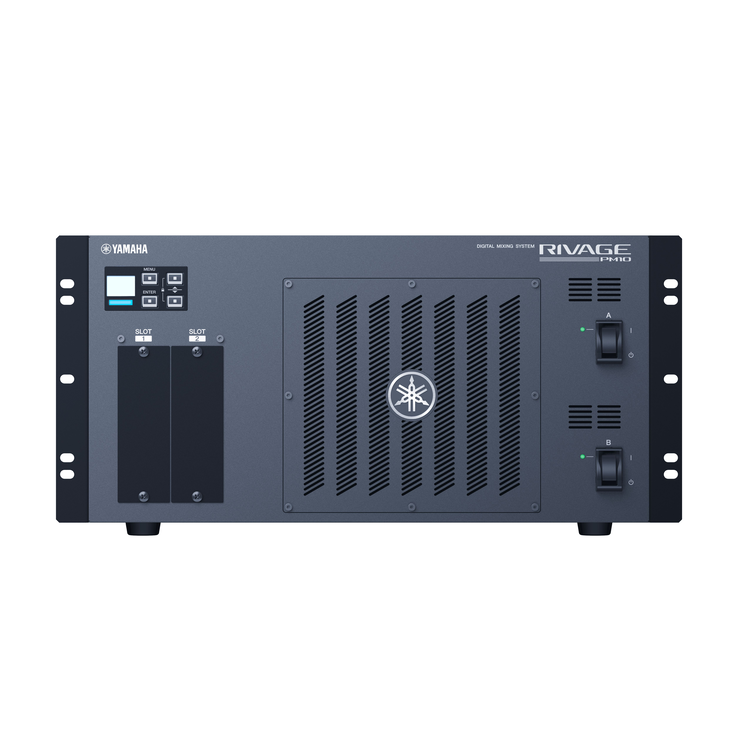

DSP-R10 DSP Engine

DSP-R10은 RIVAGE PM 시스템에 필요한 신호 처리 및 시스템 제어의 핵심 역할을 하는 강력한 DSP 엔진입니다.

호환 가능한 Control Surface: CS-R10, CS-R10-S, CS-R5, CS-R3
최대 144개 인풋 채널, 72개 MIX 채널, 36개 MATRIX 채널, 2개 STEREO 채널의 디지털 오디오 신호를 처리할 수 있는 뛰어난 성능
최대 256개까지 디지털 오디오 신호 및 제어 신호의 입출력을 송수신할 수 있는 4개의 HY 카드 슬롯
다양한 오디오 형식을 지원하는 2개의 Mini-YGDAI 슬롯
터치/턴 방식 노브: 2
전력소비량: 190W
크기(W x H x D): 480 x 232 x 490.8mm(18.9" x 9.1" x 19.3")(5U 랙 크기)
순중량: 20 kg(44 lbs)

제품 등록

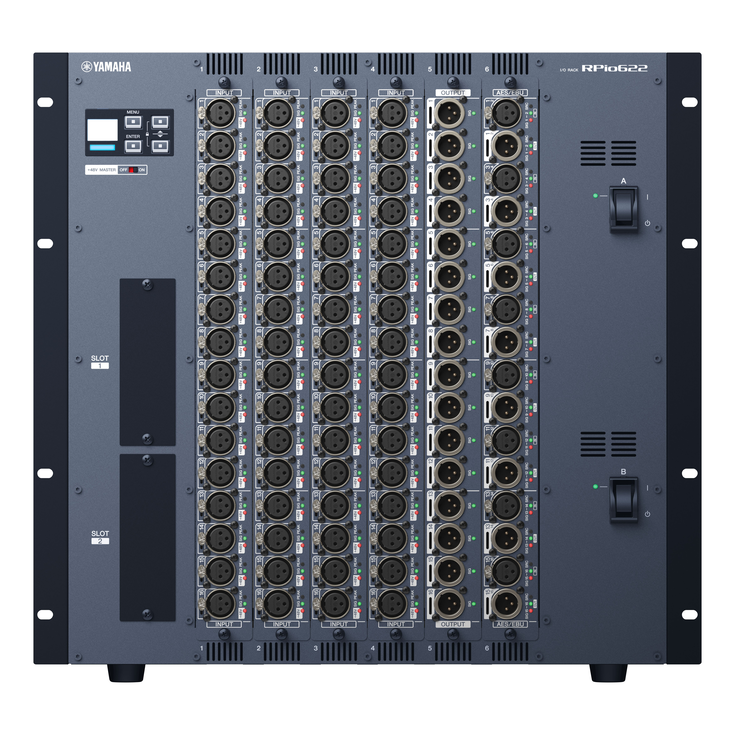

RPio622 I/O 랙

RPio622 I/O 랙에는 Low-Latency TWINLANe 네트워킹을 채용한 RIVAGE PM 시리즈 시스템에 대해 유연한 아날로그 및 디지털 I/O 구성 및 확장 기능을 제공하는 6개의 RY 카드 슬롯이 있습니다. 이중 전원공급장치가 내장되었습니다.

아날로그 입출력 및 디지털 입출력을 확장할 수 있는 6개의 RY 카드 슬롯
최대 256개까지 디지털 오디오 신호 및 제어 신호의 입출력을 송수신할 수 있는 4개의 HY 카드 슬롯
1번 HY 카드 슬롯용 256개 입출력 단자, 2번 HY 카드 슬롯용 128개 입출력 단자
다양한 오디오 형식을 지원하는 2개의 mini-YGDAI 슬롯
터치/턴 방식 노브: 2
전력소비량: 300W
크기(W x H x D): 480 x 455 x 489.7mm(18.9" x 17.9" x 19.3")(10U 랙 크기)
순중량: 30 kg(66 lbs)

제품 등록

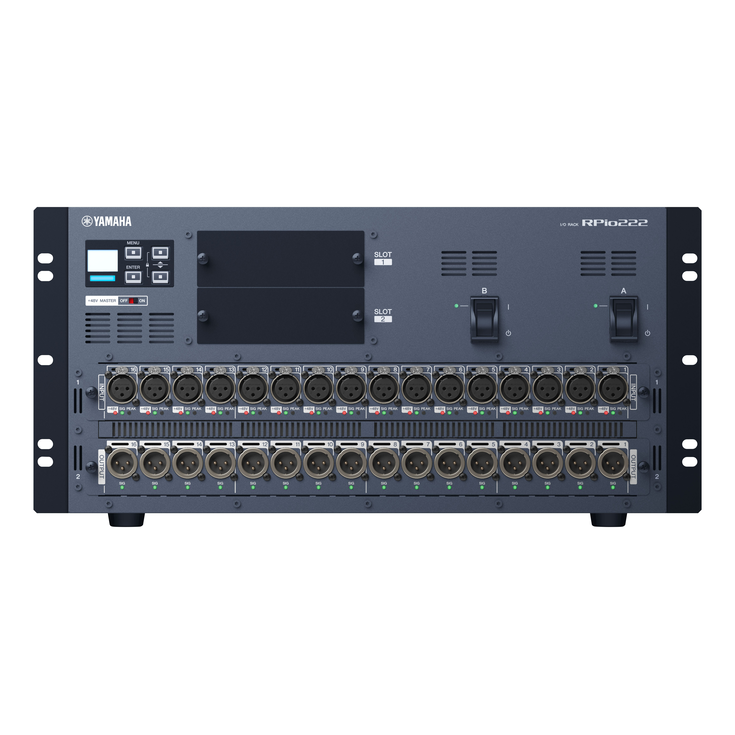

RPio222 I/O 랙

RPio222 I/O 랙에는 딜레이 시간이 짧은 TWINLANe 네트워킹을 사용하는 RIVAGE PM 시리즈 시스템에 유연한 아날로그 및 디지털 I/O 구성 및 확장 기능을 제공하는 2개의 RY 카드 슬롯이 있습니다. 이중 전원공급 장치가 내장되었습니다.

아날로그 입출력 및 디지털 입출력을 확장할 수 있는 6개의 RY 카드 슬롯
최대 256개까지 디지털 오디오 신호 및 제어 신호의 입출력을 송수신할 수 있는 4개의 HY 카드 슬롯
1번 HY 카드 슬롯용 256개 입출력 단자, 2번 HY 카드 슬롯용 128개 입출력 단자
다양한 오디오 형식을 지원하는 2개의 mini-YGDAI 슬롯
터치/턴 방식 노브: 2
전력소비량: 115W
크기(W x H x D): 480 x 232 x 491mm(18.9" x 9.1" x 19.3")(5U 랙 크기)
순중량: 19 kg(41.9 lbs)

제품 등록

Rio3224-D2 I/O 랙

이 대용량 고성능 I/O 랙은 Yamaha CL 및 QL 시리즈 콘솔 및 RIVAGE PM 시리즈와 호환됩니다. 아날로그 입력 32개, 아날로그 출력 16개 및 디지털 AES/EBU 출력 8개가 있습니다. Rio3224-D2는 Dante 디지털 오디오 네트워크에 직접 연결되어 유연한 시스템 구성이 가능합니다. 안정성을 보장하는 이중 전원공급 장치가 내장되었고 디스플레이를 통해 시각적으로 쉽게 확인할 수 있습니다.

아날로그 입력은 32개, 출력은 16개 그리고 디지털 출력은 8개입니다.
기본 및 보조 커넥터를 통해 예비 연결 지원. 데이지 체인 방식의 연결도 지원
종합 디스플레이와 게인 및 기타 파라미터의 로컬 제어가 가능합니다.
안정성을 보장하는 이중 전원공급 장치가 내장되었습니다.
전력소비량: 120W
크기(WxHxD): 480 x 220 x 368mm(18.9" x 8.7" x 14.5")
순중량: 13.5 kg(29.8 lbs)

제품 등록

Rio1608-D2 I/O 랙

이 고성능 I/O 랙에는 아날로그 입력 16개와 아날로그 출력 8개가 있고 Yamaha CL 및 QL 시리즈 콘솔 및 RIVAGE PM 시리즈와 호환됩니다. Rio1608-D2는 Dante 디지털 오디오 네트워크에 직접 연결되어 유연한 시스템 구성이 가능합니다. 안정성을 보장하는 이중 전원공급 장치가 내장되었고 디스플레이를 통해 시각적으로 쉽게 확인할 수 있습니다.

아날로그 입력은 16개 및 출력은 8개입니다.
기본 및 보조 커넥터를 통해 예비 연결 지원. 데이지 체인 방식의 연결도 지원
종합 디스플레이와 게인 및 기타 파라미터의 로컬 제어가 가능합니다.
안정성을 보장하는 이중 전원공급 장치가 내장되었습니다.
전력소비량: 72W
크기(WxHxD): 480 x 132 x 368mm(18.9" x 5.2" x 14.5")
순중량: 9.6 kg(21.2 lbs)

제품 등록

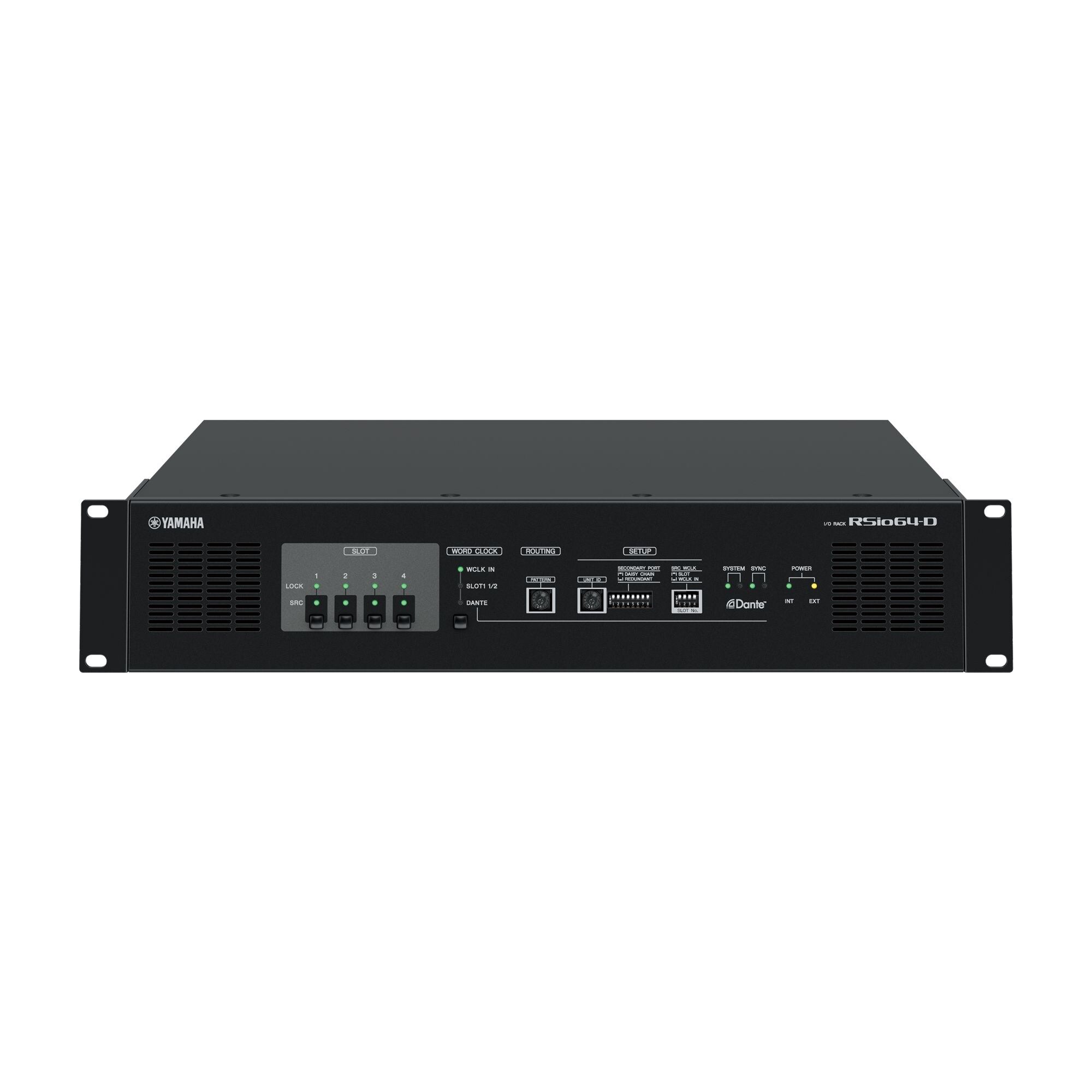

R Series (SLOT) I/O 랙

RSio64-D는 Dante와 Mini-YGDAI 형식을 최대 64개의 입력과 64개의 출력으로 변환할 수 있는 오디오 인터페이스입니다.

폭 넓은 Mini-YGDAI 입력/출력 및 처리 카드 지원
Mini-YGDAI 카드 간 라우팅을 포함한 7개의 일반 라우팅 프리셋
R Remote V3 또는 CL/QL 시리즈 콘솔에서 매트릭스 패칭 지원
Mini-YGDAI 슬롯 4개 모두에 대한 샘플 레이트 컨버터
예비 전원 공급 장치용 EXT DC INPUT
Dante 이중화 지원(1차/2차)

제품 등록

R 시리즈(MADI) I/O 랙

RMio64-D Dante/MADI 변환 I/O 랙이 등장했습니다. 뛰어난 유연성과 방해 없이 각종 방송 및 라이브 사운드 애플리케이션을 지원합니다.

입력 및 출력에 내장된 샘플 레이트 컨버터
Dante 이중화 지원
광 케이블 및 동축 케이블을 통해 이중 MADI 연결 가능
MADI 신호는 동축(광) 출력을 통해 재전송 가능한 광(동축) 입력을 이용하여 수신 가능
장착, Dante 패치 및 SRC 설정은 CL, QL 시리즈 콘솔에서 모두 원격으로 제어 가능
Nuage 시스템으로 녹음, 정밀 VST 시스템 링크 동기화를 위한 직접 모니터링 기능 제공
Nuage Workgroup Manager 시스템 관리 소프트웨어를 통한 원격 제어 기능 지원

제품 등록

Ri8-D 입력 랙

1U 크기 Ri8-D는 8인치입니다.

제품 등록

Ro8-D 출력 랙

1U 크기 Ro8-D에는 8개의 출력이 있습니다.

제품 등록

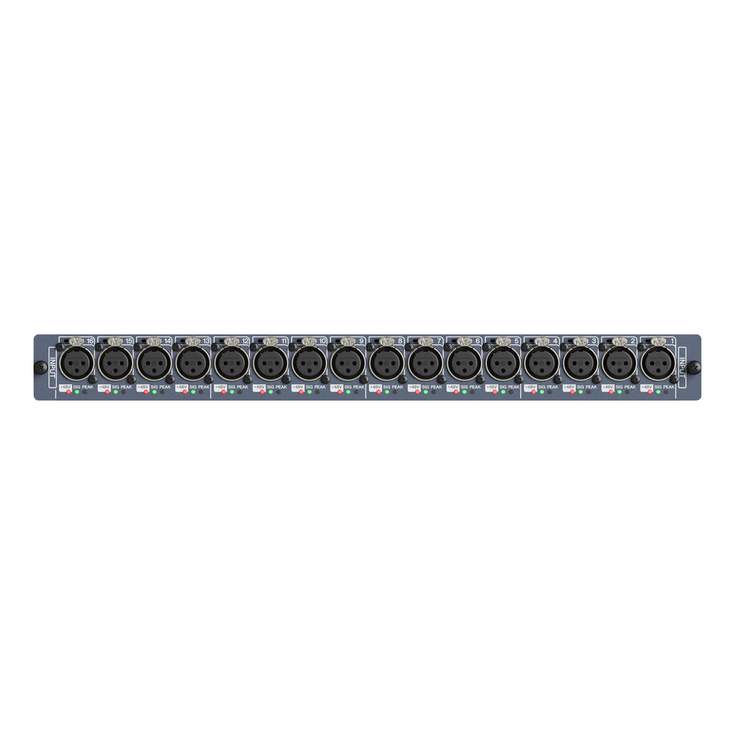

RY16-ML-SILK 오디오 인터페이스 카드

RY16-ML-SILK는 모든 채널에서 Rupert Neve Designs의 디지털 모델링 SILK 처리 기능과 함께 고성능 아날로그 마이크 프리앰프를 갖춘 RIVAGE PM 시리즈용 16-채널 마이크/라인 입력 카드입니다.

16 채널 마이크/라인 입력 단자
Rupert Neve Designs와 Yamaha가 공동 개발한 SILK 디지털 프로세싱 기술
크기(WxHxD): 405 x 42 x 258mm(16" x 1.7" x 10.2")
순중량: 1.6 kg(3.5 lbs)

제품 등록

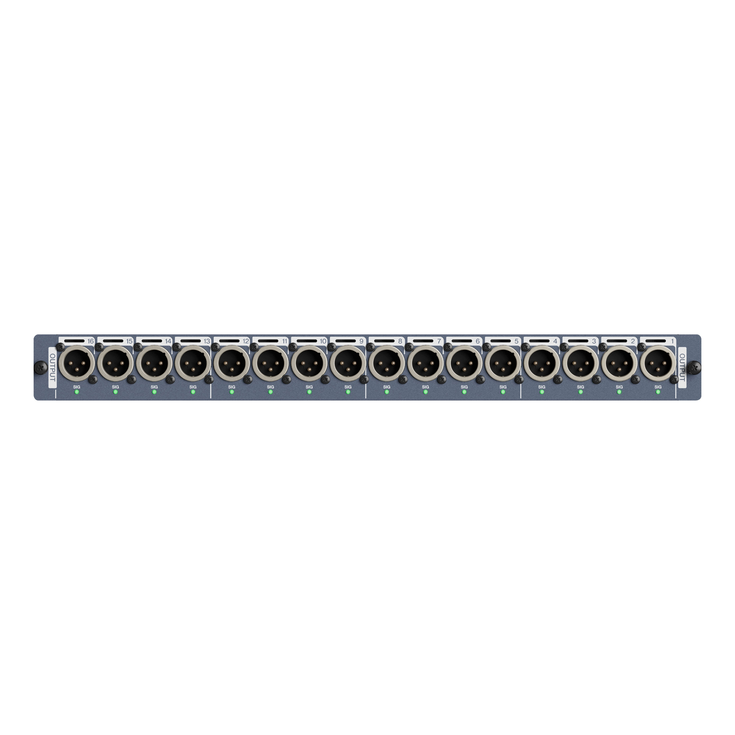

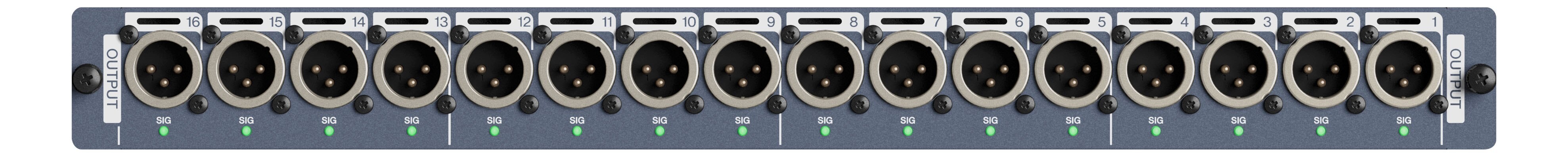

RY16-DA 오디오 인터페이스 카드

RY16-DA는 RIVAGE PM 시스템용 16-채널 아날로그 출력 카드입니다. 최대 출력 레벨은 스위치 선택 가능으로 +15dBu, +18dBu 또는 +24dBu입니다. 공장 설정은 +24dBu입니다.

16-채널 아날로그 출력
크기(WxHxD): 405 x 42 x 258mm(16" x 1.7" x 10.2")
순중량: 1.5 kg(3.3 lbs)

제품 등록

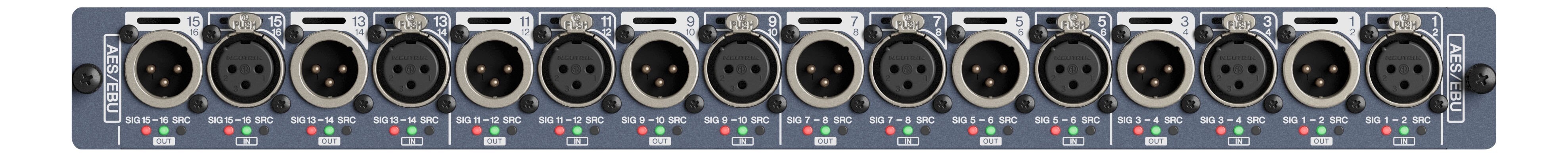

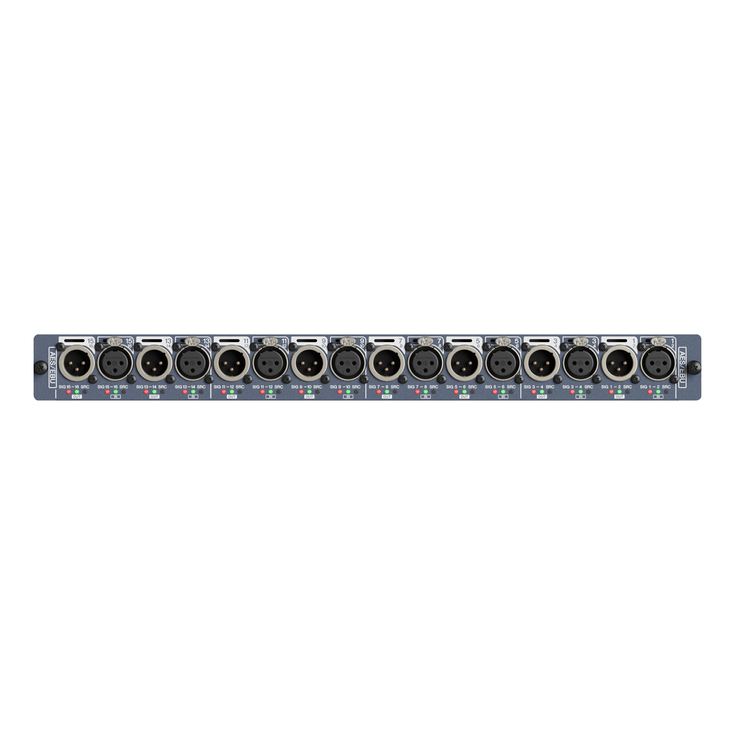

RY16-AE 오디오 인터페이스 카드

RY16-AE는 RIVAGE PM 시스템용 16 채널 디지털 AES/EBU I/O 카드입니다. 샘플링 레이트 컨버터(SRC)는 모든 입력 및 출력 채널에 대해 제공됩니다.

AES/EBU 16 채널 디지털 I/O
입력/출력 단자용 샘플링 레이트 컨버터(SRC)
크기(WxHxD): 405 x 42 x 258mm(16" x 1.7" x 10.2")
순중량: 1.4 kg(3.1 lbs)

제품 등록

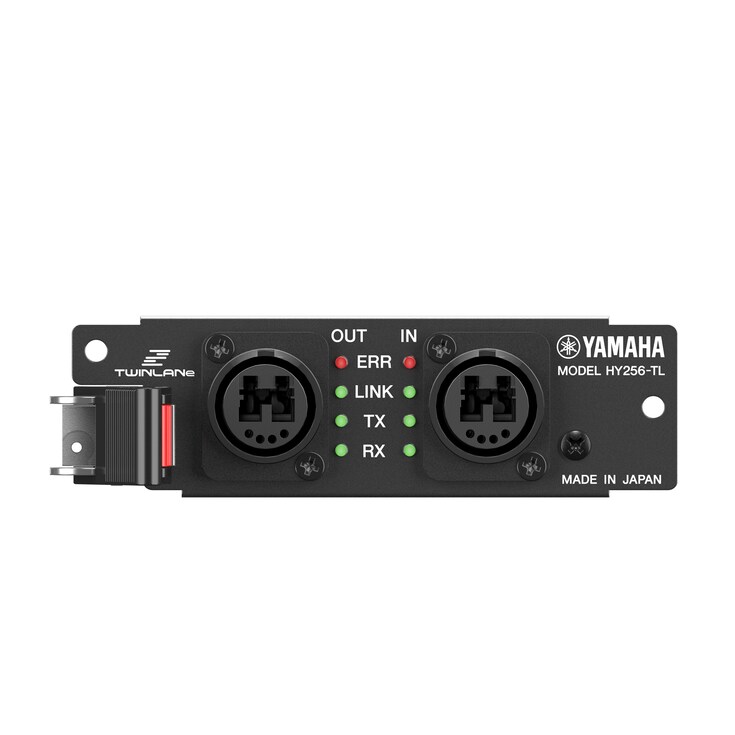

HY256-TL 오디오 인터페이스 카드

HY256-TL은 Yamaha의 TWINLANe 오디오 네트워크 프로토콜을 지원하는 디지털 I/O 카드입니다. 96kHz/32 비트에서 최대 256개의 동시 입력 및 출력 채널을 사용할 수 있고, 멀티모드 광섬유 연결로 안정적인 작동을 보장합니다. 최대 300m의 거리에서 카드 간에 데이터를 안정적으로 전송할 수 있습니다.

각각 최대 256개의 입출력으로 32비트 96kHz 품질의 비압축 디지털 오디오 신호 송수신
링 토폴로지와 함께 이중 연결이 지원됩니다.
표시기에서는 문제 해결에 유용한 통신 상태가 나타납니다.
권장 케이블: Neutrik opticalCON DUO 멀티모드 광섬유
크기(WxHxD): 125 x 37 x 207mm(4.9" x 1.5" x 8.2")
순중량: 0.25 kg(0.6 lbs)

제품 등록

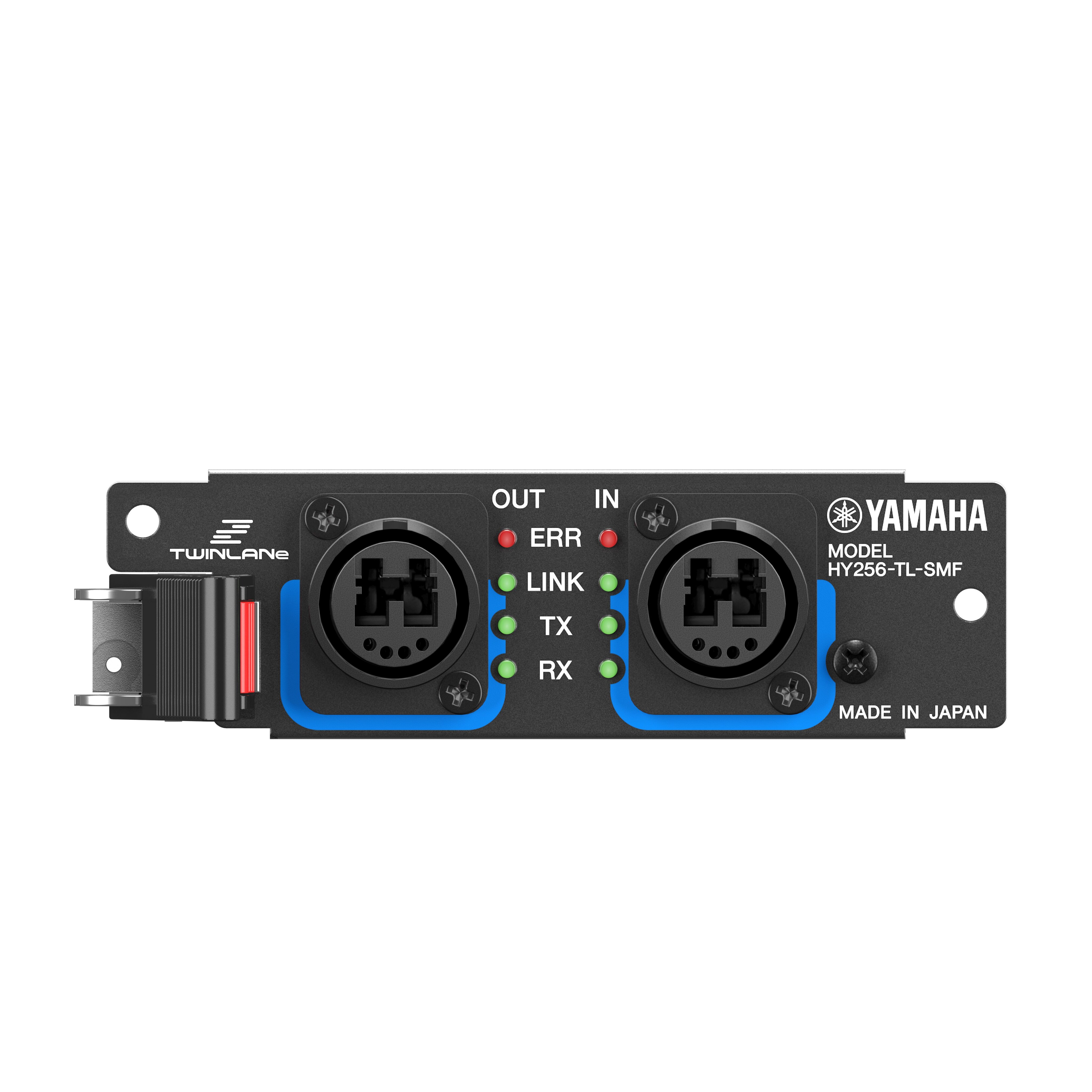

HY256-TL-SMF 오디오 인터페이스 카드

이 디지털 I/O 카드는 Yamaha의 TWINLANe 오디오 네트워크 프로토콜을 지원합니다. 96kHz/32 비트에서 최대 256개의 동시 입력 및 출력 채널을 사용할 수 있고, 싱글모드 광섬유 연결을 통해 링 네트워크 구성의 연결 간 최대 2km 거리에서 안정적인 데이터 전송이 가능합니다. 최대 총 TWINLANe 링 네트워크 케이블 길이는 6km입니다.

각각 최대 256개의 입출력으로 32비트 96kHz 품질의 비압축 디지털 오디오 신호 송수신
링 토폴로지와 함께 이중 연결이 지원됩니다.
표시기에서는 문제 해결에 유용한 통신 상태가 나타납니다.
권장 케이블: Neutrik opticalCON DUO 싱글모드 광섬유
크기(WxHxD): 125 x 37 x 207mm(4.9" x 1.5" x 8.2")
순중량: 0.35 kg(0.8 lbs)

제품 등록

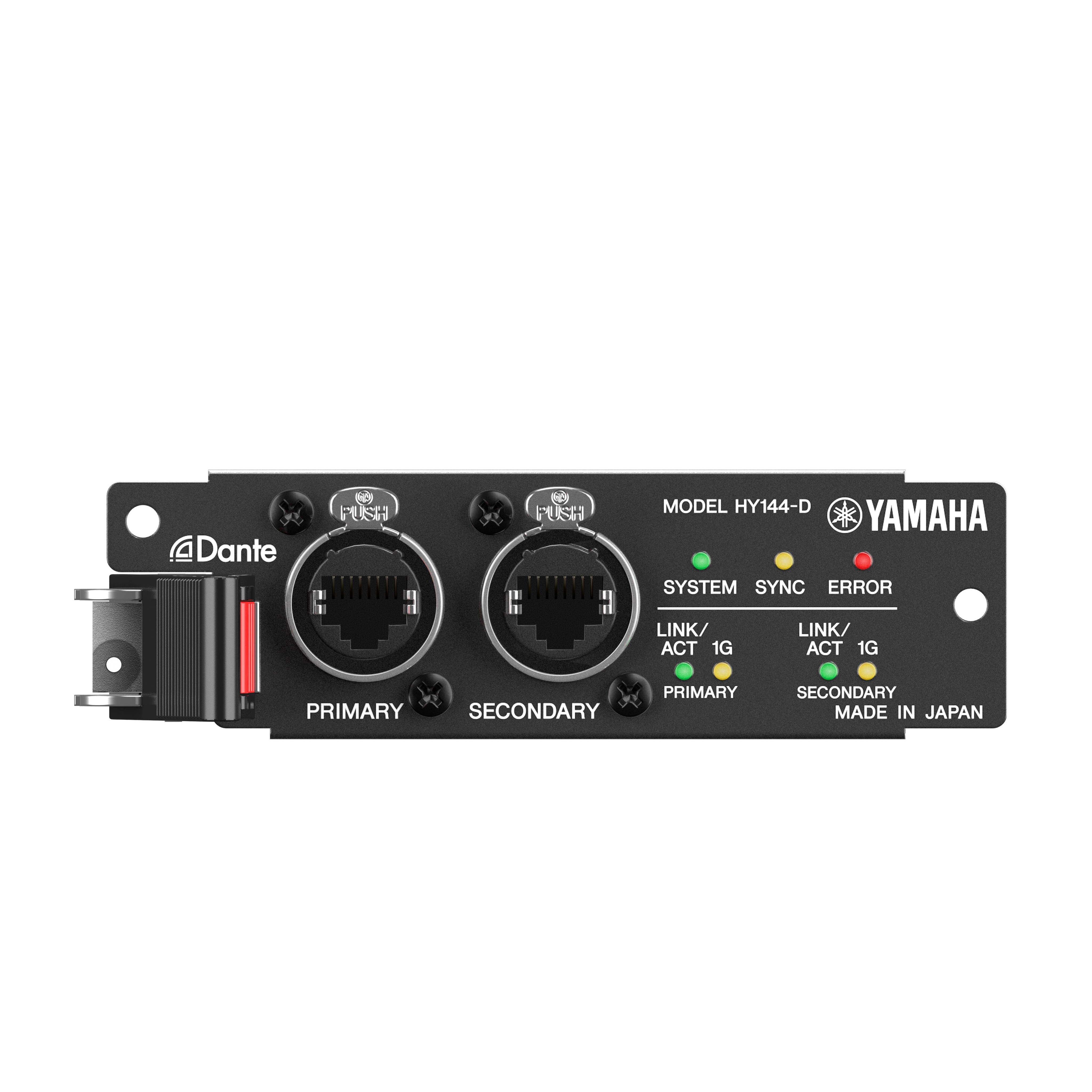

HY144-D 오디오 인터페이스 카드

HY144-D는 Dante 디지털 오디오 네트워크와 호환되는 디지털 I/O 카드입니다. 96kHz/32 비트에서 최대 144개의 동시 입력 및 출력 채널이 지원됩니다.

각각 최대 144개의 입출력으로 32비트 96kHz 품질의 비압축 디지털 오디오 신호 송수신
기본 및 보조 커넥터를 통해 예비 연결 지원. 데이지 체인 방식의 연결도 지원
표시기에서는 문제 해결에 유용한 통신 상태가 나타납니다.
크기(WxHxD): 125 x 37 x 207mm(4.9" x 1.5" x 8.2")
순중량: 0.25 kg(0.6 lbs)

제품 등록

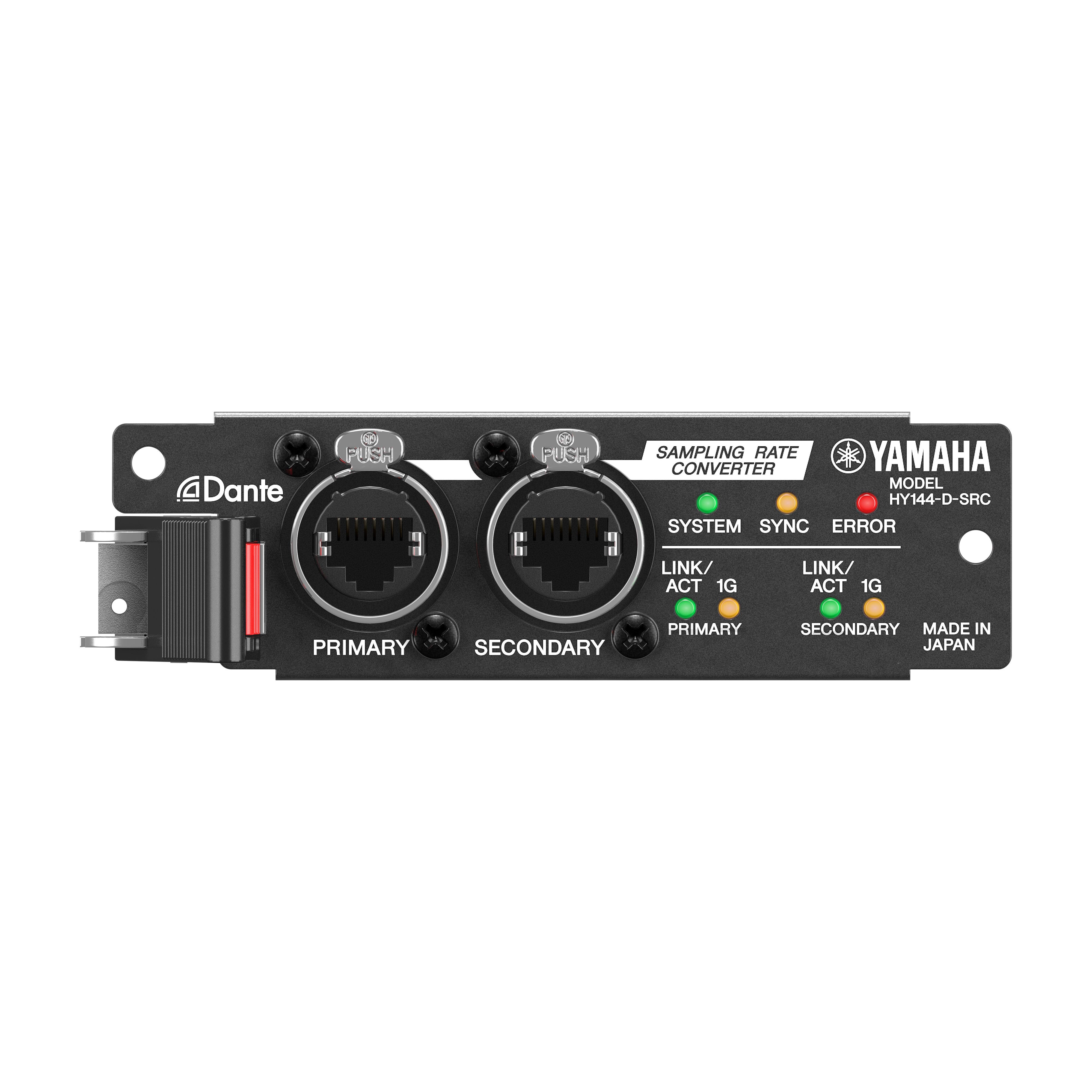

HY144-D-SRC 오디오 인터페이스 카드

HY144-D-SRC 오디오 인터페이스 카드는 96kHz/32 비트 디지털 오디오의 입력 및 출력 채널을 각각 최대 144개까지 처리할 수 있게 해주는 Dante 오디오 네트워크 프로토콜을 지원합니다. 내장된 샘플링 레이트 변환을 통해 서로 다른 샘플링 레이트로 작동하는 장치 간 상호 연결이 가능합니다. 펌웨어를 통해 5가지 작동 모드를 선택할 수 있습니다.

비압축식 96 kHz/32 비트 디지털 오디오의 입력 및 출력 채널을 각각 최대 144개까지 송수신합니다.
Primary 및 Secondary 커넥터는 이중 연결을 지원합니다. 데이지 체인 연결도 지원됩니다.
5가지 펌웨어 선택 가능 작동 모드: 144io(SRC 꺼짐, 144 입력/144 출력), 144io SyncSRC(SRC 켜짐, 동기, 144 입력/144 출력), 72io AsyncSRC(SRC 켜짐, 비동기, 72 입력/72 출력), 144in AsyncSRC(SRC 켜짐, 비동기, 144 입력/0 출력), 144o AsyncSRC(SRC 켜짐, 비동기, 0 입력/144 출력).
크기(W x H x D): 125 x 37 x 207mm(4.9" x 1.5" x 8.2")
순중량: 0.25 kg(0.6 lbs)

제품 등록

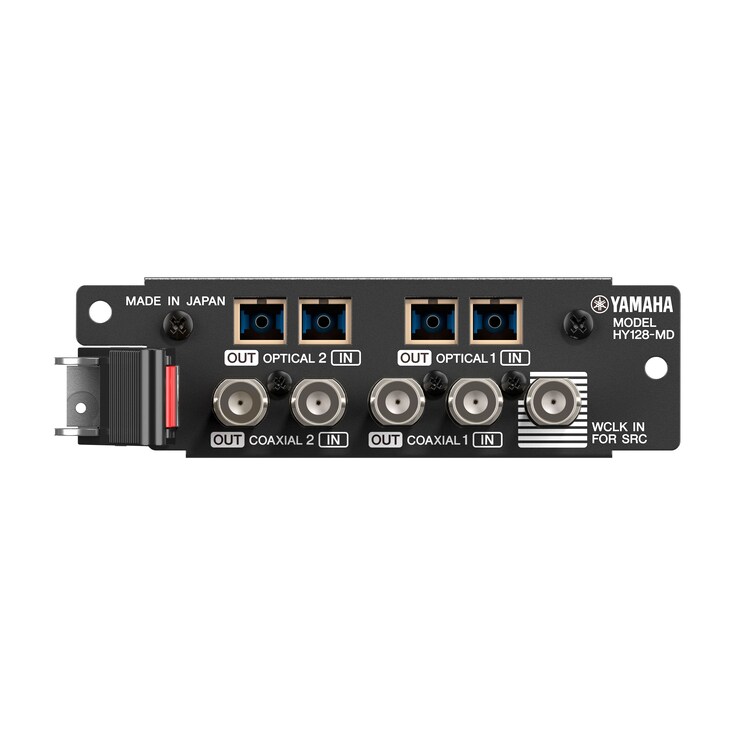

HY128-MD 오디오 인터페이스 카드

HY128-MD 오디오 인터페이스 카드는 48kHz/24 비트 디지털 오디오의 입력 및 출력 채널을 각각 최대 128개까지 처리할 수 있게 해주는 MADI 연결을 제공합니다. 내장된 샘플링 레이트 변환을 통해 서로 다른 샘플링 레이트로 작동하는 장치 간 상호 연결이 가능합니다.

비압축식 48kHz/24비트 디지털 오디오의 입력 및 출력 채널을 각각 최대 128개까지 송수신합니다.
광 커넥터 및 동축 커넥터는 이중 연결을 지원합니다. 하나의 전송 라인에서 문제가 발생하면 시스템은 자동으로 보조 연결로 전환합니다.
크기(W x H x D): 125 x 37 x 207mm(4.9" x 1.5" x 8.2")
순중량: 0.45 kg(1.0 lbs)
