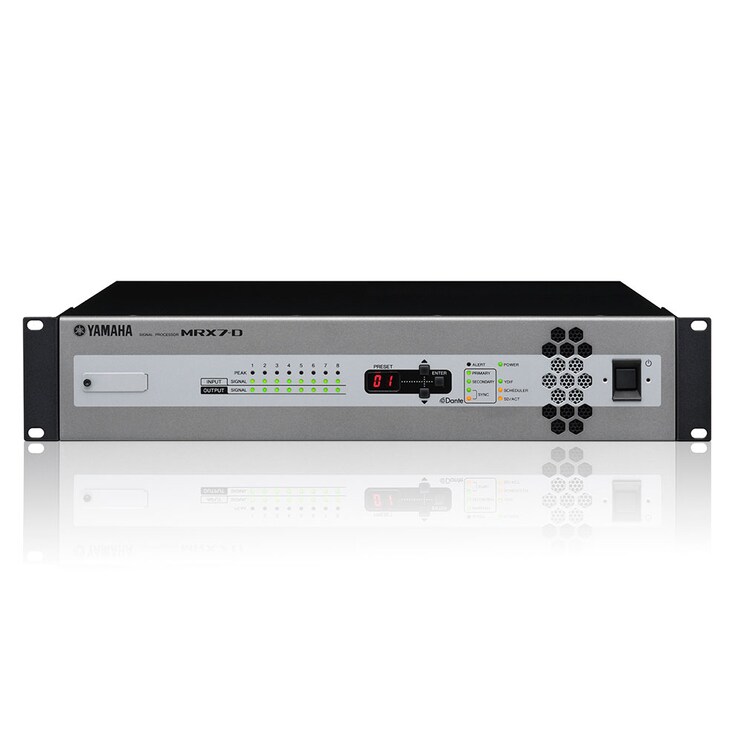

MRX7-D

MRX7-D는 전 세계적으로 채택된 Dante 네트워킹 기술을 최대한 활용합니다. Dante는 오디오 시스템의 유연성과 확장성을 높이는 동시에 비용을 줄이도록 돕는 진정한 디지털 네트워크입니다. 이 시스템은 긴 거리에 걸쳐 많은 수의 오디오 채널을 처리하고 네트워크의 많은 장치에 동시에 전달할 수 있습니다. 마이크, 프로세서, 디지털 믹서 및 앰프와 같은 매우 많은 단테 사용 가능한 장치를 사용할 수 있기 때문에 중, 대규모 시스템 설계에 이상적인 선택입니다.

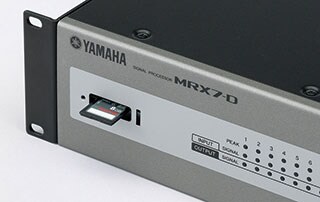

SD 메모리 카드 슬롯으로 MP3/WAV 오디오 파일 형식을 직접 재생할 수 있습니다.

MRX7-D에는 Mini-YGDAI 카드 슬롯이 한 개 있어 다양한 오디오 형식을 지원하는 카드를 사용할 수 있으며, I/O 채널을 최대 16개까지 확장시킬 수 있습니다.

MRX7-D에는 듀얼 단테 포트가 장착되어 있어 중복 네트워크에서 64채널의 입출력 @44.1kHz/48kHz를 실행할 수 있습니다. MRX7-D와 단테 지원 XMV-D 파워앰프를 사용하면 간단하고 더 큰 정교한 단테 네트워크 시스템을 만들 수 있습니다.

Audinate의 Dante Network Audio Protocol은 프로세서와 파워 앰프뿐만 아니라 Yamaha Digital Mixing Console과 같은 다른 많은 유형의 디지털 오디오 장비에도 채택되었습니다. Ver 3.2 이상에서는 I/O 랙 "Rio series"와 "Tio 1608-D"의 HA 제어를 지원합니다. Dante 네트워크 오디오 프로토콜 시스템은 연결이 YDIF와 같이 최대 30m로 제한되지 않고 CAT5e 케이블을 통해 최대 100m까지 오디오를 운반할 수 있기 때문에 특히 더 큰 네트워크 오디오 시스템에 완벽한 중심이 될 수 있습니다.

모든 오디오 및 컨트롤 데이터를 단테 디지털 네트워크로 처리하므로 시스템을 쉽게 변경하고 확장할 수 있습니다. MTX-MRX Editor를 사용하면 단일 CAT5e 케이블을 통해 네트워크에 새로운 장치를 추가하고 빠르게 구성할 수 있습니다. 단테 네트워킹은 뛰어난 시스템 유연성과 함께 향후 확장을 위한 충분한 채널을 제공합니다.

MRX7-D 신호 프로세서는 이제 AES67 오디오 네트워크 상호 연결 표준을 지원합니다. 이를 통해 AES67을 통해 Ravenna, Q-LAN 또는 Livewire와 같은 오디오 네트워크에 연결할 수 있어 시스템의 확장성이 향상됩니다.

Dante Device Lock도 지원되어 제3자가 Dante 설정을 수정하는 것을 방지할 수 있습니다. 외부 사업자가 시스템을 사용하고 장비를 가져와야 하는 콘서트 홀 같은 환경에서 시스템 보안을 이 기능으로 강화할 수 있습니다.

MRX7-D는 표준 CAT5 이더넷 케이블을 통해 16ch 오디오 및 워드 클럭 전송을 제공하는 고유한 야마하 기술인 YDIF 디지털 전송 형식을 갖추고 있습니다. YDIF는 여러 MRX/MTX 시리즈를 연결 및 접속 하거나 최대 30m의 매우 간단한 케이블로 XMV 시리즈 파워 앰프에 오디오 신호를 공급하는 데 사용할 수 있습니다.

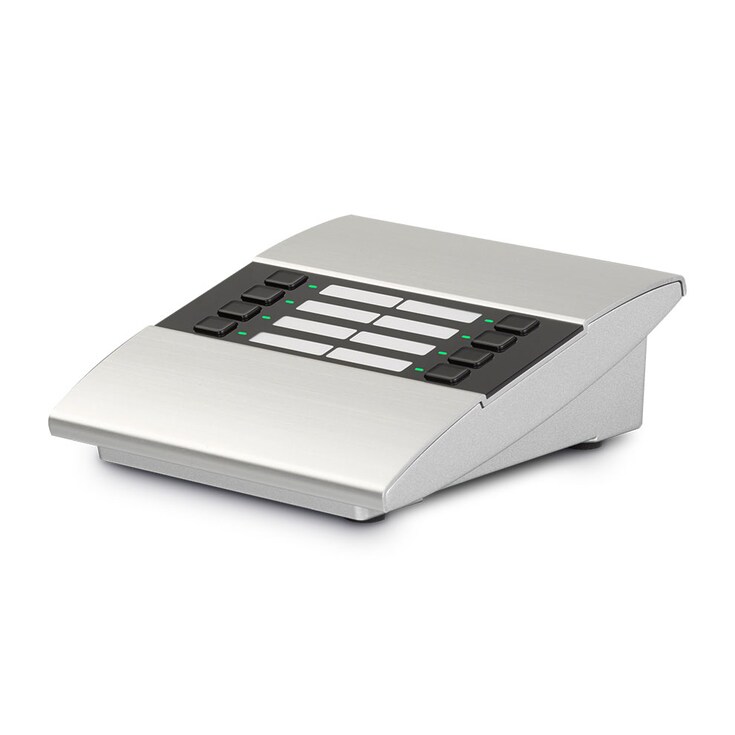

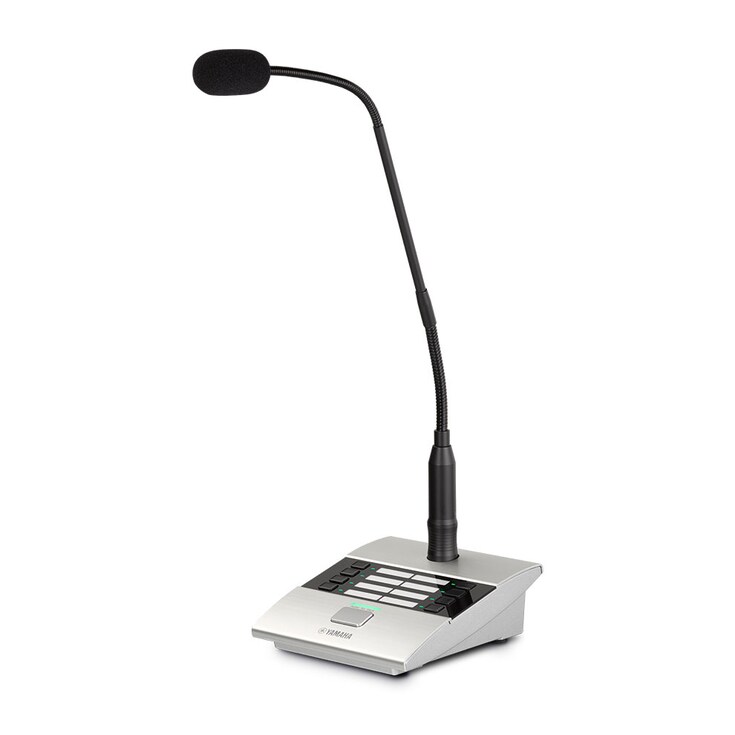

PGM1 페이징 스테이션과 PGM1 페이징 익스팬더는 MRX7-D 또는 MTX5-D와 특별히 연동되도록 설계되었습니다. 이들은 PoE를 사용하여 작동하며 단테를 통해 네트워크에 연결합니다. 각 PGM1은 최대 2개의 PGX1 장치로 확장할 수 있으며 단일 시스템에 최대 4개의 PGM1 장치까지 연결할 수 있습니다.

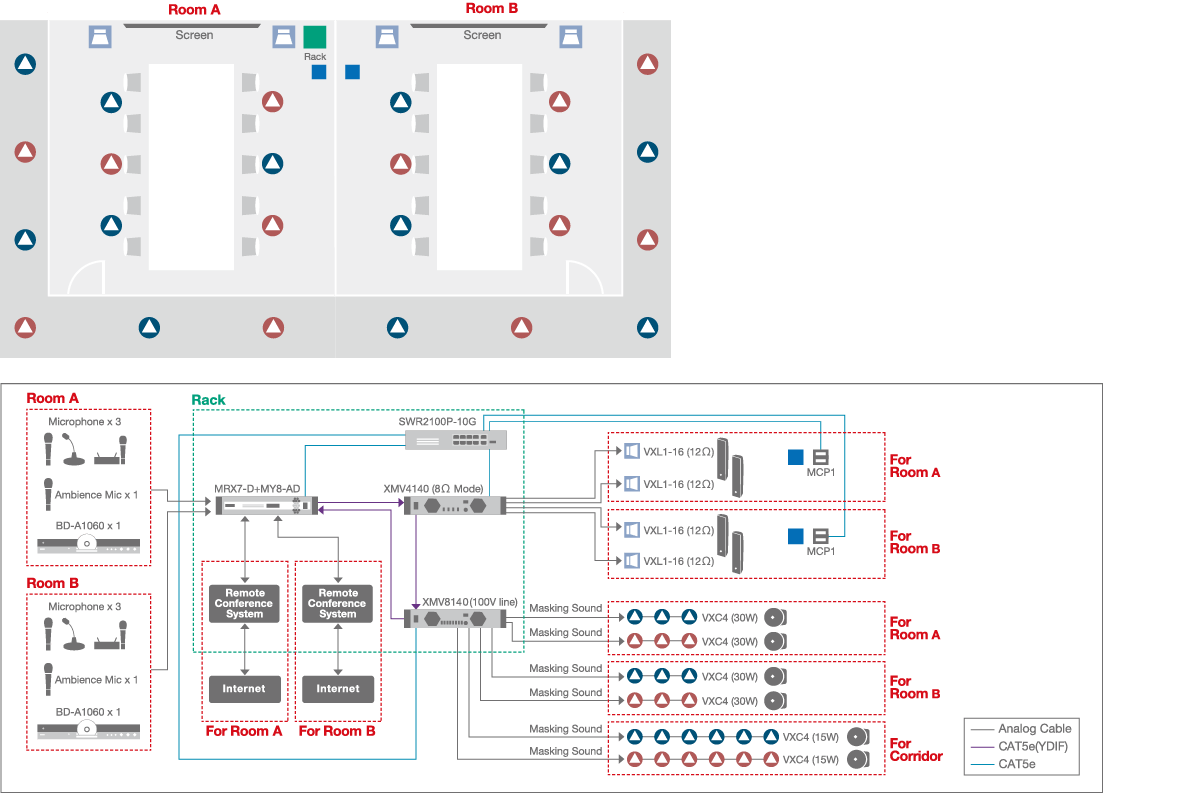

컨퍼런스 룸과 회의실, 특히 금융 기관이나 의료 기관에서 기밀 보호에 대한 필요성이 지속적으로 확대되고 있습니다. 스피치 프라이버시 시스템은 원음 마스킹 기술을 활용하여 기밀 정보 누출을 방지합니다. 높은 볼륨의 노이즈로 대화를 차단하는 것이 아니라 야마하의 프로세스를 사용하여 사람 음성 요소에 “정보 차단 톤”을 동기화시키므로 말한 정보가 효과적으로 차단됩니다. 이 방식으로 상대적으로 낮은 볼륨에서도 정보가 보호되므로 편안하게 컨퍼런스를 진행할 수 있습니다. 사운드가 사람 음성과 동기화되므로 주위 사람이 대화 내용을 엿들을 수 없습니다. 이 기능은 대화 사운드를 완전히 제거하지 않습니다.

ProVisionaire 시리즈는 장치를 위해 가장 이상적으로 구성된 독창적인 컨트롤러를 쉽고 직관적으로 만들 수 있도록 도와줍니다. 여러장의 설계 페이지를 사용할 수 있으므로 각기 다른 오디오 영역 또는 사용자에 대해 개별적인 컨트롤 패널을 제공 할 수 있으며 각 컨트롤에 대한 사전설정 및 파라미터 설정이 최적화되어 있습니다.

전문화 된 프로그래밍 기술이 필요하지 않습니다. 직관적인 인터페이스로 볼륨 조절을 위한 페이더와 소스 선택을 위한 스위치 등을 쉽게 만들 수 있습니다.

페이더 및 스위치 등 위젯을 화면으로 끌어서 놓기만 하면 설치 프로젝트에 필요한 애플리케이션 및 기능용으로 가장 적합한 독창적인 제어판을 만들 수 있습니다. 프로그래밍 실력이나 경험은 필요하지 않습니다. Provisionaire Control은 각종 Yamaha PA 장비 및 NXAMPmk2 NEXO 구동형 TD 컨트롤러를 제어할 수 있습니다. 오디오 및 비디오 시스템을 포괄적이고 편리하게 제어할 수 있게 해주는 IDK 비디오 스위처와도 호환됩니다. 또한, Provisionaire Control에는 오디오 네트워크를 통한 심층 관리를 돕는 Yamaha 프로 오디오 장비에 대한 통합 모니터링 기능이 있습니다. ProVisionaire Control은 폭 넓은 응용분야에 탁월한 편의성과 안정성을 제공하는 통합 플랫폼 솔루션입니다.

이 편리한 iPad 앱으로 Wi-Fi 네트워크를 통해 MTX/MRX 시스템을 제어할 수 있습니다. 컨트롤 위젯을 다양하게 구성하여 각각의 시스템에 맞게 커스텀 컨트롤 패널 레이아웃을 구성할 수 있습니다.

* Apple App Store에서 무료로 ProVisionaire Touch를 다운로드할 수 있습니다. (Apple, iPad는 미국 및 기타 국가에서 Apple Inc.,의 등록 상표입니다. App Store는 Apple Inc.의 서비스 기호입니다.)

아이패드 하나로 CD플레이어, NAS 스토리지, 모바일 기기, 인터넷 라디오, 심지어 피아노까지 다양한 음악 소스를 컨트롤할 수 있습니다. 그 밖에 야마하 블루레이 디스크 플레이어, AV 리시버 등도 제어가 가능합니다. 식당이나 연회장의 이벤트에 따라 동영상과 음원을 전환하고 마이크의 볼륨 조절과 회의실에서의 동영상 전환을 일괄적으로 제어하는 것도 아이패드 하나로 할 수 있어, 원활한 관리 시스템을 제공합니다.

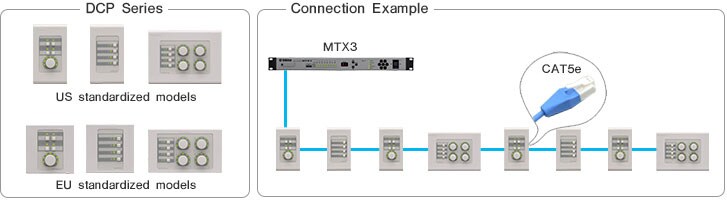

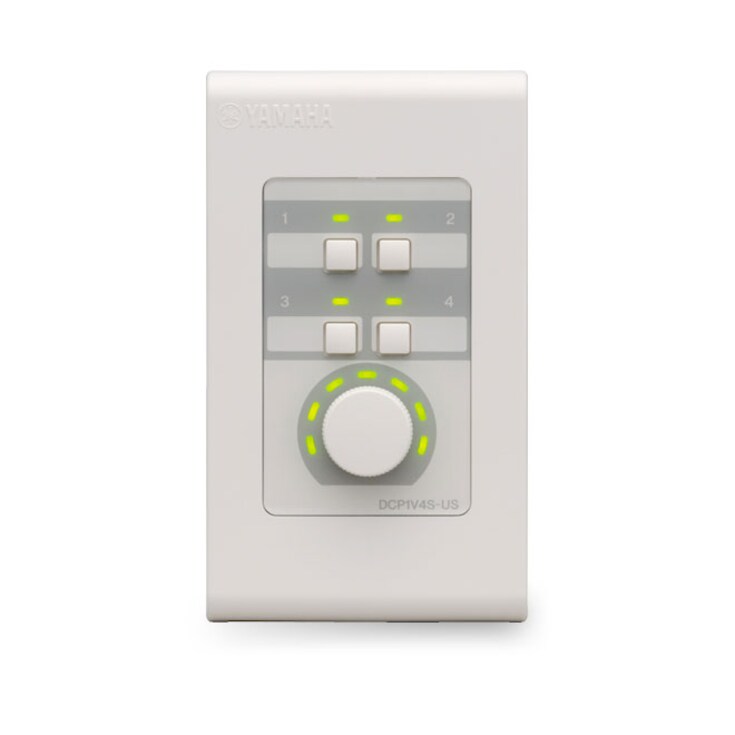

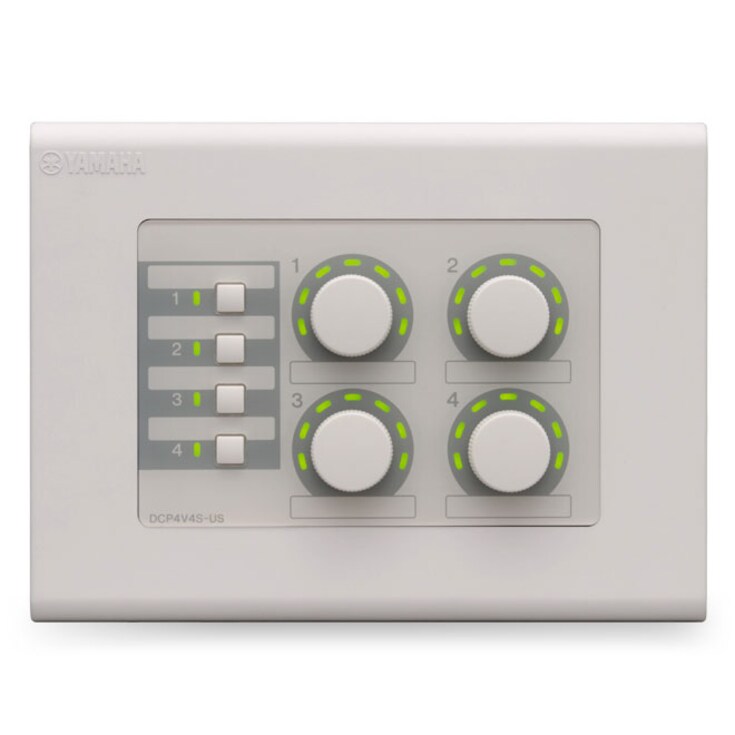

DCP 컨트롤러를 통해 프리세트 리콜, 레벨 및 SD 카드 재생 등 여러 가지 기능을 외부에서 자유롭게 제어할 수 있습니다. 이 시리즈에는 3가지 모델이 있으며, 모델에 따라 스위치와 볼륨 노브가 다양하게 구성되어 있습니다. 데이지 체인 연결을 활용하여 DCP 컨트롤러를 MTX/MRX 시리즈에 연결합니다(컨트롤 패널을 최대 8개까지). 3가지 모델 모두 미국 또는 유럽 표준 크기로 제공되며, 전세계 대부분의 지역 규격을 충족하도록 설계되었습니다.

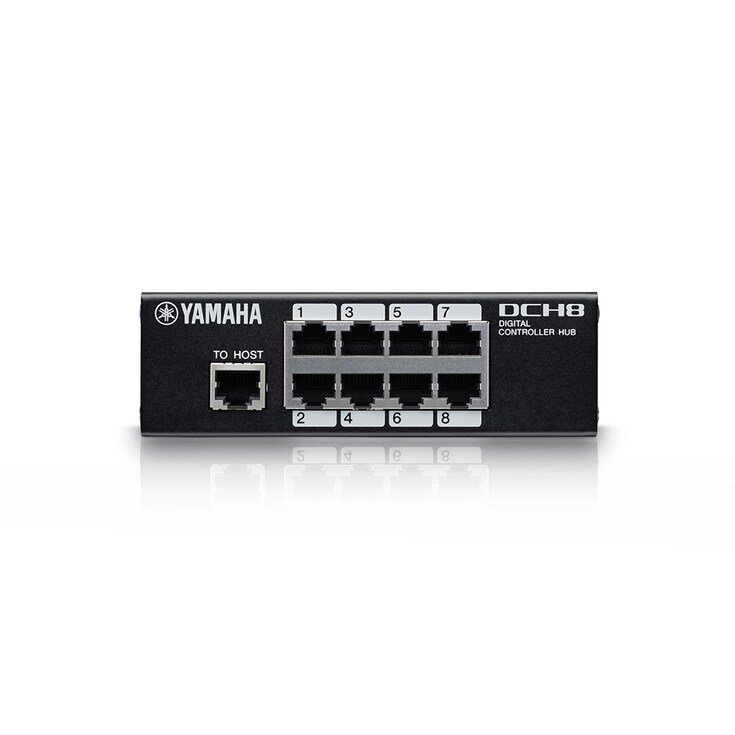

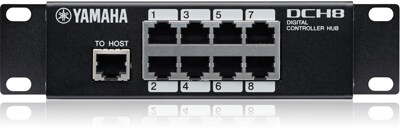

DCH8은 Yamaha MTX/MRX 시리즈와 같은 호스트 장치의 제어 라인을 최대 8개의 라인으로 나눕니다. 이것은 호스트 장치와 제어 패널 사이의 중계기 역할로서 Star 연결과 데이지 체인 연결의 조합으로 유연한 시스템 구조를 가능하게 합니다.

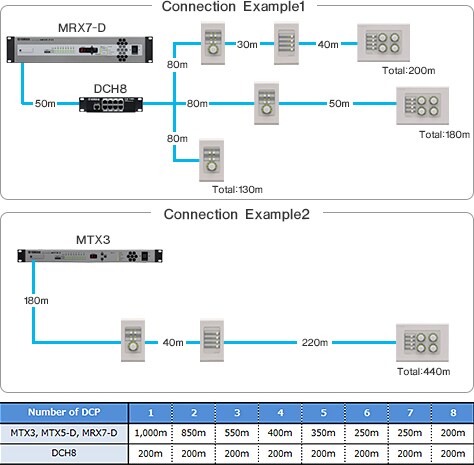

최대 200m의 데이지 체인 연결을 이용하여 최대 8대의 DCP 컨트롤러 연결이 가능합니다. 그리고 설치되는 DCP 시리즈의 개수를 줄여 연결 거리를 연장할 수 있습니다. 바닥이 넓은 상업 공간에서 2개 또는 3개의 DCP 컨트롤러를 사용할 때 이러한 간단한 데이지 체인 연결은 매우 효과적입니다. 한 층 이상 넓은 상업 공간에서 4개 이상의 DCP 컨트롤러를 사용할 때 유연한 토폴로지(Daisy chain과 Star 연결 결합)를 사용하면 DCH8에 DCP 시리즈를 결합하여 "전체" 케이블 길이를 연장할 수 있습니다.

iPhone 또는 Android 장치용 무선 DCP 앱으로 MTX/MRX 시리즈를 원격으로 제어할 수 있습니다. 무선 DCP는 DCP 시리즈와 동일한 기능을 제공하므로 레스토랑, 연회장 등 장소에 관계없이 스마트 기기를 사용하여 MTX/MRX 시리즈를 제어할 수 있습니다.

* Apple App Store나 Google Play에서 무료로 무선 DCP를 다운로드할 수 있습니다. (Apple, iPhone 및 iPod은 미국 및 기타 국가에서 Apple Inc.,의 등록 상표입니다. App Store는 Apple Inc.의 서비스 기호입니다. Android와 Google Play는 Google Inc.의 상표입니다.)

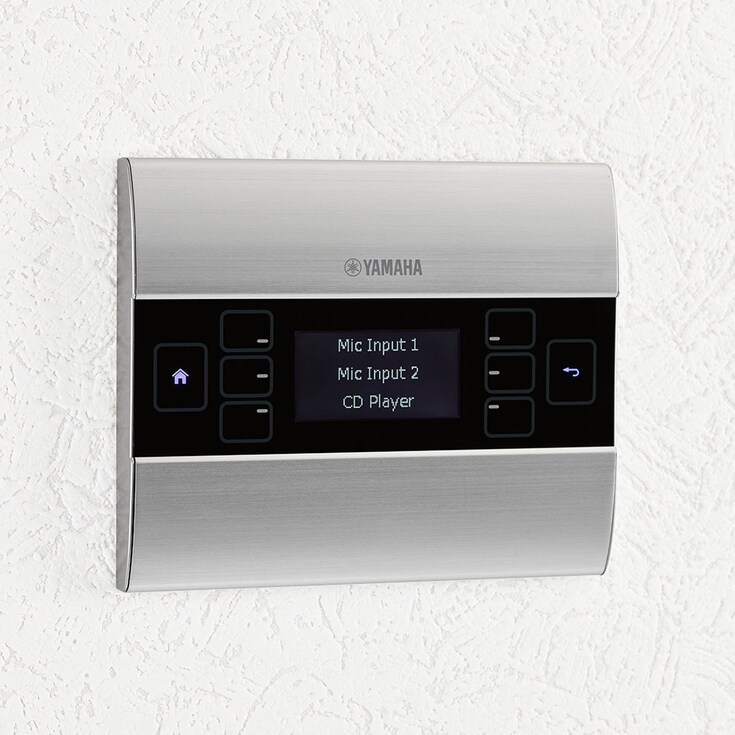

Yamaha MCP1은 MTX 및 MRX 시스템을 제어하기 위한 벽 장착형 고급 제어 패널입니다. 도트 -매트릭스 디스플레이이며 일본어, 중국어 및 아랍어를 포함한 다양한 언어를 지원하므로 다이나믹 레이블링을 용이하게 합니다. 메인 페이지 또는 6개의 하위 페이지에 최대 36 개의 파라미터를 지정할 수 있습니다. 이러한 페이지는 프로그램 가능한 PIN 코드를 사용하여 무단 액세스로부터 보호 할 수 있습니다. 최대 16 개의 MCP1 유닛을 MTX / MRX 시스템에 추가 할 수 있습니다.

MRX7-D에는 AMX와 CRESTRON 컨트롤러를 포함한 다양한 외장 컨트롤러를 연결할 수 있는 RS232C와 이더넷 커넥터가 있습니다.

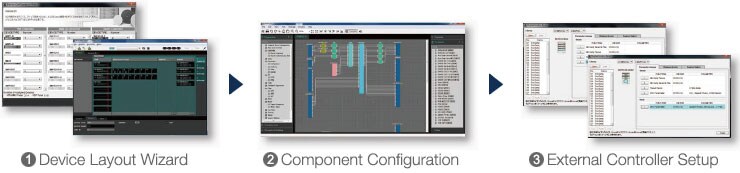

MTX-MRX 에디터는 MTX 및 MRX 시리즈 신호 프로세서 주변에 구축 된 사운드 시스템의 설정 및 관리에 전념하는 소프트웨어 응용 프로그램입니다. 마이크, CD, MP3 및 WAV 파일의 오디오를 믹스하고 여러 영역에 다른 컨텐츠를 제공하고 타이머 활성화 음악 재생 및 공지 사항을 설정하는 등 다양한 작업을 수행 할 수 있습니다. MTX-MRX Editor를 사용하면 상점이나 시설의 개별 영역에 최적화 된 사운드를 단일 컴퓨터에서 쉽게 관리하고 배포 할 수 있습니다.

Ver 3.2에서는 예를 들어 놀이공원이나 쇼핑몰과 같은 여러 시설에서 여러 구역을 하나의 PC로 여러 서브넷에서 구역별로 분리하여 관리할 수 있습니다.

이 기능은 환경음과 마스킹음을 혼합하여 주변 사람들이 특정 위치에서 대화를 엿듣는 것을 어렵게 합니다. 믹스 신호마다 두 개의 출력이 있지만, 이 두 개는 오프셋이 없는 출력과 오프셋이 있는 출력으로 구성됩니다. 이 두 개의 출력을 번갈아 가며 사용하는 스피커에 할당하면 소리가 겹치는 왜곡된 위상의 부자연스러운 느낌을 줄일 수 있습니다.

오디오 디텍터(Audio Detector)는 오디오 신호를 감지하는 기능으로, 감지 인디케이터를 GPI Output에 등록하여 오디오 신호가 감지되면 장치의 GPI[OUT] 커넥터에서 신호를 출력할 수 있습니다.

Summer는 여러 입력 신호를 단순 혼합하는 믹서(Mixer) 구성 요소입니다. 페이더와 서머를 유연하게 조합하거나 스테레오 신호를 모노 신호로 단순 변환하는 등 간단한 믹서로 사용할 수 있습니다. 서머의 입력은 2, 4, 8, 16라인의 4종류이며 출력은 1라인입니다.

Large Scale View MRX Designer의 구성 요소 편집기 및 MTX-MRX 편집기를 수직 및 수평 디스플레이 배율 200%로 설정합니다.
