R Series (SLOT) I/O Rack

With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.

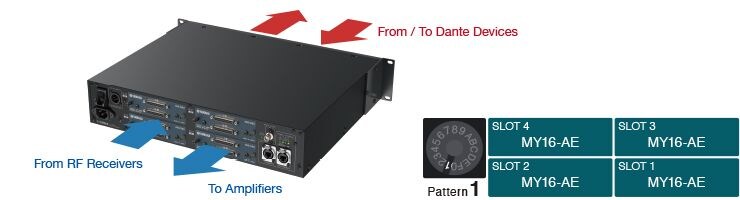

예 1: 앰프 랙과 RF 리시버와의 인터페이스

MY16-AE AES/EBU 카드 4개를 설치하면, RF 리시버의 AES/EBU 출력을 Dante 형식으로 변환하여 CL이나 QL 시리즈 콘솔로 공급할 수 있고, Dante 신호는 디지털 입력 파워 앰프용으로 AES/EBU로 변환됩니다. 샘플 레이트 컨버터는 RSio64-D 슬롯 각각에 제공되기 때문에, 신호 방해를 일으키거나 노이즈가 늘어나지 않아도 다른 워드 클록에서 작동하는 장치를 연결할 수 있습니다.

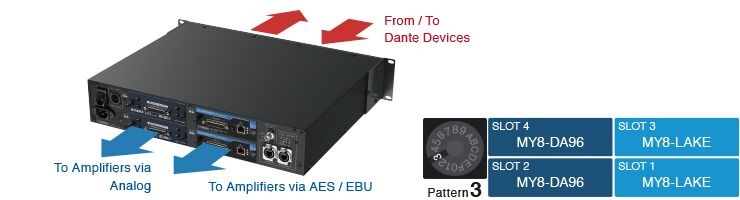

예 2: Lake 프로세싱 1

이 예시에서는 MY8-LAKE 프로세서 카드가 슬롯 1,3에 설치되고 MY8-DA96 카드가 슬롯 2, 4에 설치되어 있습니다. 이 설정으로 CL 또는 QL 시리즈 콘솔의 Dante 입력을 MY8-LAKE 카드로 공급해서 Dante, MY8-LAKE 카드의 AES/EBU 출력, 처리 후 MY8-DA96 카드의 아날로그 출력으로 동시 출력됩니다.

* RSio64-D 샘플 레이트 컨버터는 MY8-LAKE AES/EBU 입력으로 사용할 수 없습니다. MY8-LAKE AES/EBU 입력을 사용하려면 워드 클록 동기화가 제공되어야 합니다.

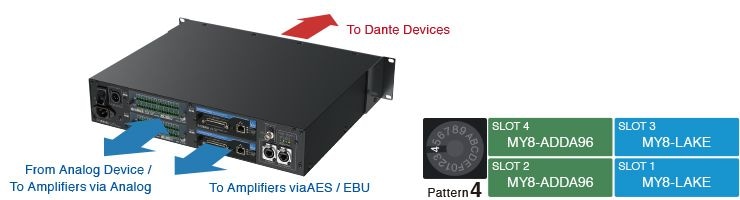

예 3: Lake 프로세싱 2

MY8-LAKE 카드를 슬롯 1, 3에 설치하고 MY8-ADDA96 카드를 슬롯 2, 4에 설치하면, RSio64-D를 아날로그 및 디지털 I/O가 가능한 단독 Lake 프로세서로 사용할 수 있습니다. 이 설정으로 아날로그 입력 신호를 Dante 네트워크에 연결할 수도 있습니다.

* RSio64-D 샘플 레이트 컨버터는 MY8-LAKE AES/EBU 입력으로 사용할 수 없습니다. MY8-LAKE AES/EBU 입력을 사용하려면 워드 클록 동기화가 제공되어야 합니다.

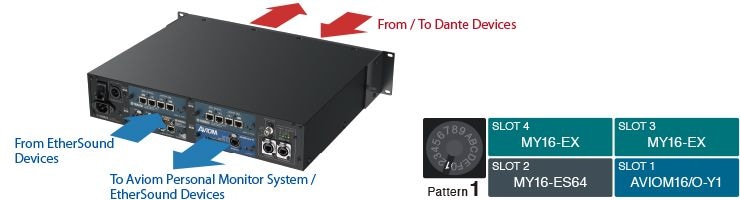

예 4: EtherSound 브릿지 및 AVIOM

슬롯 1에 설치된 AVIOM16/O-Y1 AVIOM 카드로 개인 모니터 시스템에 연결이 가능합니다. MY16-ES64 EtherSound 카드도 슬롯 2에 설치되고 MY16-EX I/O 확장 카드가 슬롯 3, 4에 설치되면, Dante와 EtherSound 간 동시 변환이 가능합니다. 각 RSio64-D 슬롯에 제공된 샘플 레이트 컨버터를 통해 신호 방해나 노이즈 증가 없이 다른 워드 클록에 기반한 Dante 및 EtherSound 신호가 연결될 수 있습니다.

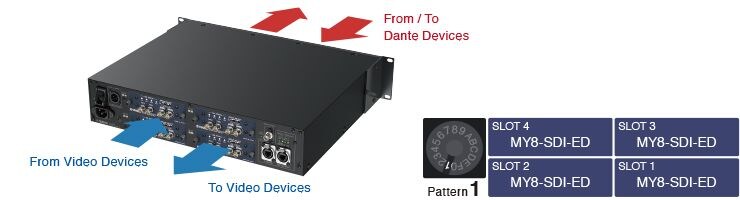

예 5: 비디오 I/O

MY8-SDI-ED 내장/분리 카드 4개를 RSio64-D 슬롯에 설치하여 Dante와 HD-SDI/SD-SDI 신호의 양방향 변환이 가능합니다. 각 RSio64-D 슬롯에 제공된 샘플 레이트 컨버터를 통해 신호 방해나 노이즈 증가 없이 다른 워드 클록에서 작동하는 장치가 연결될 수 있습니다.
