MRX7-D
Dedicated Software for Total Sound System Design
단일 PC에서 다중 사운드 시스템의 중앙 관리
MTX-MRX 에디터는 MTX 및 MRX 시리즈 신호 프로세서 주변에 구축 된 사운드 시스템의 설정 및 관리에 전념하는 소프트웨어 응용 프로그램입니다. 마이크, CD, MP3 및 WAV 파일의 오디오를 믹스하고 여러 영역에 다른 컨텐츠를 제공하고 타이머 활성화 음악 재생 및 공지 사항을 설정하는 등 다양한 작업을 수행 할 수 있습니다. MTX-MRX Editor를 사용하면 상점이나 시설의 개별 영역에 최적화 된 사운드를 단일 컴퓨터에서 쉽게 관리하고 배포 할 수 있습니다.

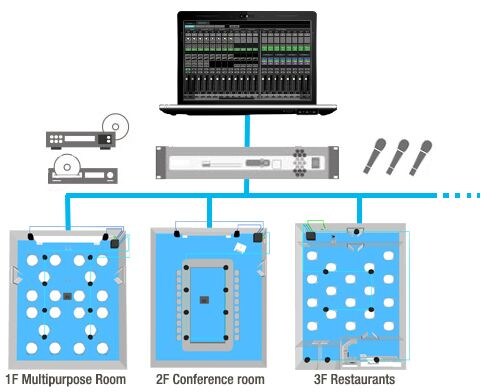

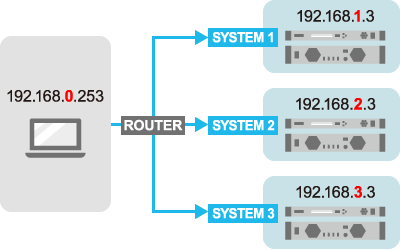

Centralized management of multiple network systems with Single PC
Furthermore, in Ver 3.2, for example, in multiple facilities such as amusement parks and shopping malls, it is possible to manage multiple areas separately on multiple subnets for each zone by a single PC.
다양한 오디오 기능
1) 다양한 어플리케이션을 위한 특징
1) 다양한 어플리케이션을 위한 특징
MRX7-D는 설치된 사운드 시스템에 필요한 다양한 기능을 "구성 요소"형태로 제공하며, 필요에 따라 조합 및 구성 할 수 있습니다. (페이더, 스위치, 매트릭스 믹서, 소스 선택기, 그래픽 EQ, Dugan 자동 믹싱, 음성 개인 정보 보호, 에코 제거 등)
* MTX-MRX Editor Ver.2.1.0 and later.
** MTX-MRX Editor Ver.2.2.0 and later.
*** Included in MTX-MRX Editor Version 3.2.0 and later.
주변 소음 보정 (버전 3)
주변 소음 보정 (버전 3)
주변 소음은 시간대별 및 요일에 따라 크게 달라질 수 있으므로 그에 따라 배경 음악 및 연설의 볼륨을 조정해야 합니다. Ambient Noise Compensator는 이러한 조정을 자동으로 처리하여 배경 음악과 방송을 항상 최적의 수준으로 설정합니다.
Dugan Automixer
Dugan Automixer
By using the Dugan automixer, the input gain on microphones being used is automatically increased, while the gain on mics, not used, is decreased in order to reduce ambient noise leakage. This enhances the clarity of the sound. No specialized technical knowledge or skill is required—the mic gains are adjusted automatically.
* Version 3.0.0 and later, the number of Dugan automixer input channels has been expanded up to 24 channels.
Dugan Automixer
The Dan Dugan algorithm clearly share the mic gain between the microphone without any audible signs of gating or other artefacts. We will take a further look into the Dan Dugan Automixer or MTX/MRX processors.

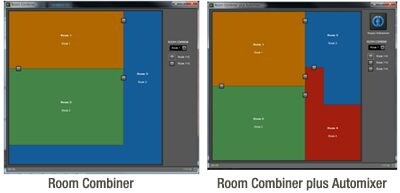

컴바이너 (Room Combiner/Room Combiner plus Automixer)
컴바이너 (Room Combiner/Room Combiner plus Automixer)
이 구성 요소는 연회장뿐만 아니라 개방형 오픈마켓 공간 등 분할 된 공간의 분리 또는 결합을 관리하는 데 이상적입니다. 하나의 구성 요소로 최대 8 개의 구역을 제어 할 수 있습니다. 결합기 구성 요소에는 “룸 컴바이너”와 “룸 컴바이너 플러스 오토 믹서”의 두 가지 유형이 있습니다. 후자는 추가로 Dan Dugan Automixer 기능을 제공합니다.
Room Combiner
MRX7-D has clever matrix system called a Room Combiner which manages the audio zones inside venue like ballrooms or conference halls. We will take a further look into the function.
스피커 프로세서
스피커 프로세서
이 스피커 프로세서 구성 요소는 최대 4 방향 크로스 오버를 제공 할뿐만 아니라 딜레이, 6 밴드 파라메트릭 이퀄라이저, 리미터 및 기타 기능을 포함하고 있습니다. 사용자가 생성한 데이터는 사용중인 스피커의 변경 사항을 수용하는 데 필요할 때마다 즉각적으로 리콜 할 수 있도록 라이브러리에 저장 가능합니다.
매트릭스 믹서
매트릭스 믹서
보다 복잡한 믹서 조작을 위해 작은 2x2 유형에서부터 큰 64x64 매트릭스에 이르기까지 다양한 매트릭스 믹서 구성 요소가 제공됩니다.
스케줄러
스케줄러
모든 기능은 사전 프로그래밍 된 시간에 작동될 수 있습니다. 내장 SD 메모리 카드 슬롯과 함께 사용하면 스케줄러를 사용하여 지정된 오디오 파일의 재생을 예약 할 수 있습니다.
Acoustic Echo Canceller
Acoustic Echo Canceller
AEC (Achorstic Echo Canceller) 구성 요소는 원격 화상 회의에서 발생하는 음향 반향을 줄이고 회의 및 대화를 위한 보다 우수한 음질을 제공합니다.
AEC ( Acoustic Echo Canceller )
In remote conferencing situations, speech from the remote location emanating from the local speaker can be picked up by the local microphone and returned to the remote location in addition to the local speech. The AEC component can prevent this problem effectively. Let’s see how it works.

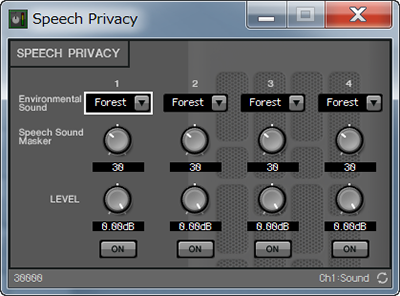

Speech Privacy
This function mixes environmental sounds and masking sounds to make it difficult for people nearby to overhear conversation in a specific location. Although there are two outputs for each mixed signal, these two consist of an output without offset and an output with offset. By assigning these two outputs to alternating speakers, you can reduce the unnatural sensation of skewed phase where the sound overlaps.
Revolabs Control Component
Revolabs Control Component
Revolabs control component 는 Revolabs Executive Elite시리즈 디지털 와이어 마이크 시스템의 음소거 제어를 허용합니다. Executive Elite시리즈가 음소거 상태인 동안 AEC는 참고 자료를 통해 언제든지 학습할 수 있습니다. 구성 요소를 사용하여 최대 48 개의 마이크를 제어 할 수 있습니다.
*이 기능을 사용하려면 Executive Elite 펌웨어 버전 1.1.6 이상이 필요합니다.

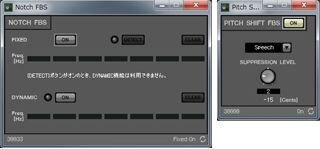

피드백 서프레서 (노치 FBS / 피치 시프트 FBS)
피드백 서프레서 (노치 FBS / 피치 시프트 FBS)
이러한 구성 요소는 하나 이상의 마이크에서 스피커 출력을 포착하고 연속 루프에서 다시 증폭함으로써 발생하는 피드백을 효과적으로 방지 할 수 있습니다. 피드백은 귀로 듣기에만 안 좋은 것이 아니라 실제로 스피커를 손상시킬 수 있습니다. 피드백 방지의 첫 번째 단계는 스피커와 마이크를 서로 멀리 떨어뜨리는 것입니다. 그러나 가장 세밀한 위치조차도 피드백을 방지하지 못하면 피드백 서프레서(FBS) 기능이 피드백 마진을 최대화하는데 도움이 될 수 있습니다. MRX7-D에는 노치 FBS 및 피치 쉬프트 FBS 구성 요소가 포함되어 있습니다. 노치 FBS 구성 요소는 7 밴드 노치 필터를 사용하여 피드백을 감쇠하지만 피치 시프트 FBS는 피드백 주파수의 피치를 약간 이동하여 피드백 루프를 중지합니다.
FBS ( Feedback Suppressor )
This video will explain how the FBS on MRX and MTX processor works to prevent feedback effectively.

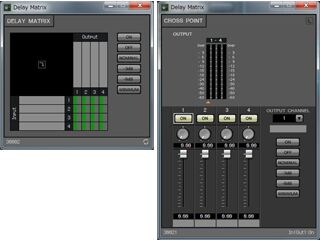

딜레이 매트릭스
딜레이 매트릭스
이 매트릭스 믹서는 바둑판 패턴으로 배열 된 입력 채널 대 출력 버스 할당을 보여줍니다. 그룹 밸런스 및 딜레이는 각 출력 버스에 대해 개별적으로 조정할 수 있습니다.
이펙트
이펙트
리버브 홀 (Reverb Hall), 리버브 스테이지 (Reverb Stage), 가라오케 에코 (Karaoke Echo) 및 보컬 에코 (Vocal Echo)의 4 가지 이펙트 프로그램이 제공됩니다. 이러한 이펙트는 연회나 이벤트에서 음악 공연에 분위기를 더하고 일반적으로 음향 환경을 활성화시키는 데 유용합니다.

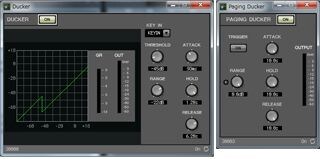

Ducker / Paging Ducker
Ducker / Paging Ducker
Ducker 구성 요소는 오디오 입력이 지정된 "KEY IN"채널에서 감지 될 때 다른 채널의 볼륨 레벨을 줄입니다. 예를 들어 다른 채널이 배경 음악 소스의 출력을 수신하는 동안 마이크 입력이 KEY IN (키 입력) 채널로 지정된 경우, 마이크를 사용하여 멘트를 할 때마다 배경 음악 레벨이 자동으로 감소 되고 멘트가 끝나면 배경 음악 레벨이 기존 상태로 돌아갑니다. Paging Ducker는 트리거 입력의 우선 순위를 지정할 수 있는 TRIGGER기능이 추가되어 있습니다.

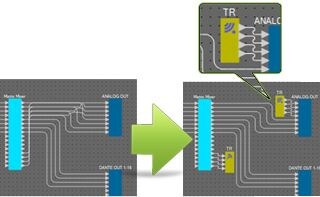

송신기 / 수신기
송신기 / 수신기
이 구성 요소를 사용하면 디자인 시트의 다른 위치에 있는 구성 요소 사이의 배선을 숨겨서 화면의 혼란을 줄이고 가독성을 높일 수 있습니다. 동일한 구성 요소 레이블을 갖는 송신기 및 수신기 구성 요소는 "배경에" 연결되어 해당 와이어가 화면에 나타나지 않습니다. 단일 송신기 구성 요소를 여러 수신자 구성 요소에 연결할 수 있습니다. 구성 요소 레이블 및 채널 수는 구성 요소를 디자인 시트에 배치 할 때 선택됩니다. 새 구성 요소 레이블을 수동으로 입력하거나 기존 구성 요소 이름을 목록에서 선택할 수 있습니다. 필요한 연결 수와 일치하는 채널 수를 선택하십시오.
Audio Detector
Audio Detector is a function that detects audio signals. By registering the detection indicator to the GPI Output, a signal can be output from the unit's GPI [OUT] connector when an audio signal is detected.

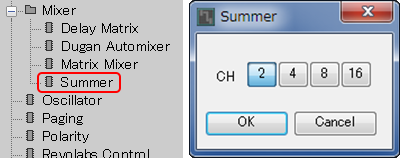

Summer
Summer is a Mixer component that simply mixes multiple input signals. It can be used as a simple mixer, such as combining faders and summers flexibly, or simply converting stereo signals into mono signals. There are 4 types of inputs of Summer, 2, 4, 8, and 16 lines, and the output is 1 line.
2) Features for Enhanced Usability
2) Features for Enhanced Usability
추적 신호 경로
추적 신호 경로
이 기능은 구성 내에서 오디오 라우팅 및 채널 켜짐 / 꺼짐 상태를 그래픽으로 표시하므로 원하지 않는 일반적인 문제의 원인을 쉽게 찾아 낼 수 있습니다.

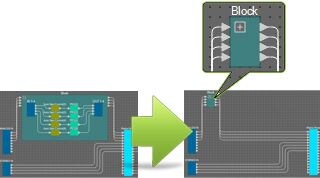

사용자 정의 블록
사용자 정의 블록
구성 요소 및 관련 배선을 사용자 정의 블록에 지정할 수 있습니다. 쉽게 관리할 수 있는 블록으로 여러 구성 요소를 통합하고 연결하면 디자인 시트의 구성이 보다 포괄적으로 되고 블록 복사 기능을 사용하면 여러 채널에서 전체 기능을 보다 쉽게 복제 할 수 있습니다. V 2.2 업데이트에서는 최대한의 안전과 보안을 위해 User Defined Blocks PIN 코드를 사용하여 구성 및 파라미터가 표시되거나 편집되지 않도록 할 수 있습니다. 필요에 따라 블록 내의 입 / 출력 구성 요소를 재배치 할 수 있으므로 전반적인 시스템 유연성이 크게 향상됩니다.

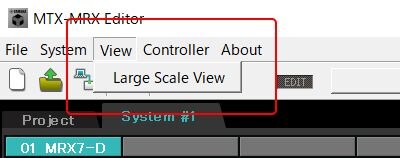

High resolution monitor display mode
Large Scale View Sets MRX Designer's component editor and MTX-MRX Editor to a vertical and horizontal display magnification of 200%.
