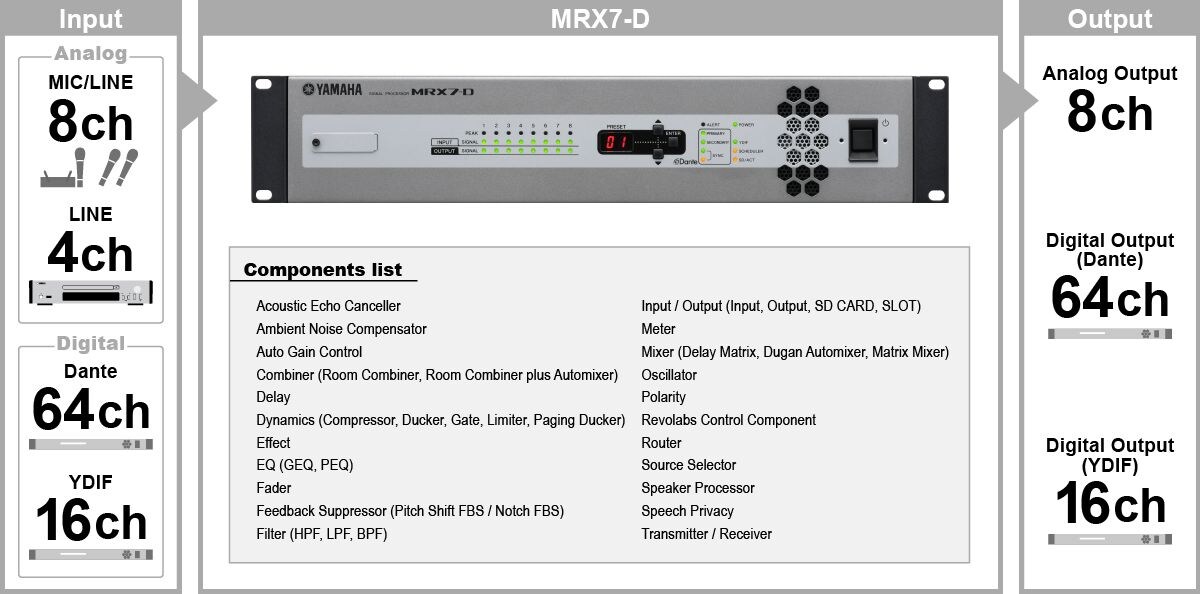

MRX7-D
Lots of function to One unit
Ample I/O and Expansion Capability
The entire operation of adjusting levels of microphones, Blu-ray players and other inputs, processing audio signals with internal EQ and other effects, and distributing those signals to power amplifiers or external controllers, can be handled with single device.

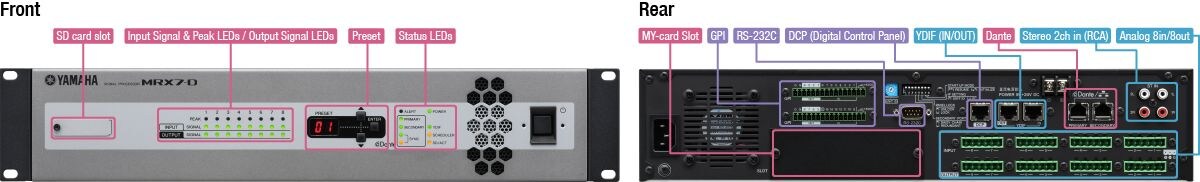

Overview: I/O
A closer look at the inputs and outputs of the MTX and MRX processors and provide an overview of the processing available in each one.
재생용 SD 메모리 카드 슬롯
SD 메모리 카드 슬롯으로 MP3/WAV 오디오 파일 형식을 직접 재생할 수 있습니다.
Mini-YGDAI 카드 슬롯으로 높은 확장성 제공
MRX7-D에는 Mini-YGDAI 카드 슬롯이 한 개 있어 다양한 오디오 형식을 지원하는 카드를 사용할 수 있으며, I/O 채널을 최대 16개까지 확장시킬 수 있습니다.
MRX7-D Digital Network System
Using two types of networking in MRX7-D can significantly reduce installation cost and time. The combination of YDIF for shorter system connections and DANTE for larger installations can considerably improve design flexibility.

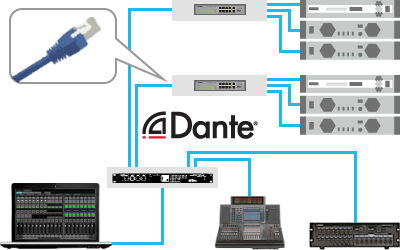

Dante for MRX7-D
The MRX7-D is equipped with dual Dante ports that allow 64 channels of inputs and outputs @44.1kHZ/48kHz to be run on a redundant network. Both simple and larger, sophisticated Dante network systems can be created using MRX7-D and the Dante enabled XMV-D amplifiers.
Audinate’s Dante Network Audio Protocol has been adopted, not only in Processors and Power Amplifiers, but also in many other types of digital audio equipment such as Yamaha Digital Mixing Consoles. In Ver 3.2 and later, supports the HA control of the I/O rack "Rio series"and "Tio 1608-D".This makes it the perfect backbone for larger networked audio systems particularly as connections are not limited to a 30m maximum as with YDIF, but can carry audio up to 100m over CAT5e cable.
A Dante digital network handles all the audio and control data making system alterations and expansion easy. New devices can be added to the network via a single CAT5e cable and quickly configured using the MTX-MRX Editor. Dante networking provides superior system flexibility as well as plenty of capacity for future expansion.
Dante Domain Manager, AES67 및 Dante Device Lock 지원
"Dante Domain Manager" 오디오 네트워크 상호 연결 표준을 지원합니다(버전 3.31로 업데이트). 이제 Audinate Corporation의 "Dante Domain Manager"가 지원됩니다. Audinate Corporation의 "Dante Domain Manager"는 사용자 인증 및 역할 기반 보안 설정을 제공하는 네트워크 관리 소프트웨어입니다. 이제 Dante 인프라를 기반으로 안전하고 확장 가능한 사운드 시스템을 구축할 수 있습니다.
MRX7-D signal processor now support the AES67 audio network interconnection standard. This allows connection via AES67 to audio networks such as Ravenna, Q-LAN, or Livewire, increasing the expandability of the system.

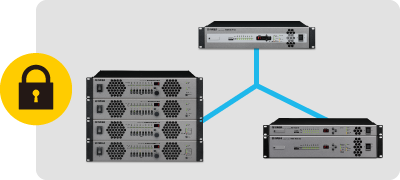

Dante Device Lock도 지원되어 제3자가 Dante 설정을 수정하는 것을 방지할 수 있습니다. 외부 사업자가 시스템을 사용하고 장비를 가져와야 하는 콘서트 홀 같은 환경에서 시스템 보안을 이 기능으로 강화할 수 있습니다.

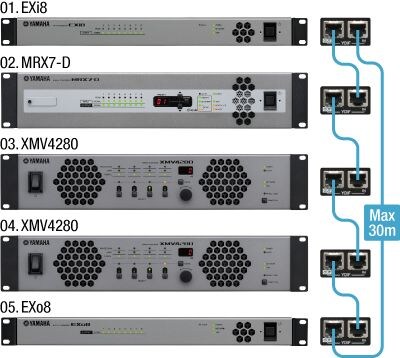

YDIF
MRX7-D features the YDIF digital transmission format; a unique proprietary Yamaha technology that delivers 16ch audio and word clock transmission via standard CAT5 Ethernet cable. YDIF can be used for cascading multiple MRX/MTX Series or for feeding audio signal to XMV Series power amplifiers with very simple cabling up to 30 metres.

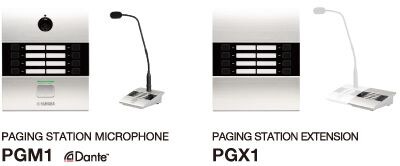

Smart, Flexible Paging System for Large Commercial Spaces
The PGM1 paging station and PGX1 paging expander are designed to work specifically with MRX7-D or MTX5-D. They work using PoE and connect to the network via Dante. Each PGM1 can be expanded with up to two PGX1 units and up to 4 units of PGM1 can be connected to a single system.
PGM1, PGX1
Yamaha's PGM1/PGX1 are paging stations that can be used with the MTX5-D or MRX7-D. It can be networked via a Dante Network and using Power Ethernet or PoE. This video will show you how to set up the paging station to the system.
유연하면서 간편한 작동
유연하면서 간편한 작동
오디오 시스템의 규모와 제어 요구 사항이 확대됨에 따라 필요한 장치가 늘어나고 시스템도 전체적으로 복잡해지고 있습니다. MRX7-D와 전용 MTX-MRX Editor 소프트웨어를 사용하면 입출력 장치를 소프트웨어 마법사로 간편하게 구성할 수 있으며, 필요에 따라 내장되어 있는 MRX7-D 프로세싱 컴포넌트도 조합할 수 있습니다. 단 하나의 소프트웨어로 시스템을 설계하고 관리할 수 있습니다.
MTX-MRX Editor
MTX-MRX Editor 소프트웨어를 사용하면 표준 설치 절차와 같이 단 한 번의 워크플로우로 사운드 시스템을 설계할 수 있습니다. 사용하기 쉬운 마법사 형식으로 원하는 레이아웃에서 사용할 장치를 구성할 수 있으며, 필요한 곳에 프로세싱 컴포넌트를 추가할 수 있습니다. 사용 분야의 필요성과 규모에 따라 MTX 시리즈 매트릭스 프로세서, EXi8 입력 익스팬더, EXo8 출력 익스팬더, XMV 시리즈 파워 앰프 및 DCP 디지털 컨트롤 패널을 추가할 수 있습니다. MTX-MRX Editor는 입력부터 출력까지 사운드 시스템을 설계하는 포괄적이면서 직관적인 툴입니다.
1) 장치 레이아웃 마법사
마법사를 활용하면 MRX7-D 외에 필요한 만큼 MTX 시리즈 매트릭스 프로세서, XMV 시리즈 파워 앰프, DCP 디지털 컨트롤 패널 및 EXi8/EXo8 입력 및 출력 익스팬더를 추가하고 구성할 수 있습니다.
2) 컴포넌트 구성
MRX7-D에는 페이더, ON/OFF 스위치, 매트릭스 소스 셀렉터, GEQ, Dugan 자동 믹싱, 스피치 프라이버시, 에코 캔슬러 외 다양한 프로세싱 컴포넌트가 내장되어 있습니다. 그래픽 인터페이스를 통해 필요한 컴포넌트를 선택하고 구성하기면 하면 됩니다.
3) 외장 컨트롤러 설정
엔드 유저가 MTX-MRX Editor를 통해 파라미터를 지정할 수 있습니다. 각각의 설치 요건에 가장 잘 맞도록 다양한 외장 컨트롤러를 구성할 수 있습니다.
Provide the functions for effectively and efficiently holding conferences
Dugan Automixer: 마이크를 여러 대 연결하면 발생할 수 있는 피드백과 원치 않는 픽업 방지
Dugan Automixer: 마이크를 여러 대 연결하면 발생할 수 있는 피드백과 원치 않는 픽업 방지
마이크를 여러 대 사용하는 회사에서의 회의와 패널 토론 시 음질과 명료도가 손상되어 자주 발생하는 피드백과 원치 않는 픽업을 제어하는 것은 쉽지 않습니다. Dugan Automixer는 자동으로 사용하지 않는 마이크 게인을 감소시키면서 사용하는 마이크 게인을 증가시킵니다. 개별 입력과 전체 입력 레벨을 상대적으로 추적하여 믹서 게인을 일정하게 최적으로 유지합니다. 안전한 피드백 마진과 더불어 최적의 신호대잡음비가 항상 유지됩니다.
Dugan Automixer 1
말하는 사람이 없으면 모든 마이크의 입력 레벨이 낮아지면서 게인이 동일해집니다. 음소거와 달리 게인은 모든 마이크에 동등하게 배분됩니다.
Dugan Automixer 2
한 사람이 말하는 경우 말하는 사람의 마이크 게인은 즉시 0 dB로 증가되면서 그 외 마이크의 게인은 감소됩니다. 다른 사람이 말해도 게인은 동일하게 적용됩니다.
Dugan Automixer 3
2명 이상이 동시에 말하는 경우 전체 게인이 일정하게 유지되도록 사용하는 마이크 간의 게인은 조정되어 배분되고 그 외 마이크의 게인은 감소됩니다.
Acoustic Echo Canceller: 화상회의 동안 발생하는 에코를 제거하여 명료성 확대
화상회의 시 현지 스피커에서 출력되는 원격지 음성이 현지 마이크로 픽업되어 원격지에서 현지 음성과 함께 출력될 수 있습니다. 이러한 에코로 인해 사운드 명료도가 크게 감소되면 원격지에서 현지 음성을 제대로 듣지 못합니다. Acoustic Echo Canceller는 이러한 원치 않는 에코를 효과적으로 제거해 선명도와 정확도를 최대한 끌어올려 줍니다. 마이크에서 수신된 사운드와 스피커에서 출력되는 사운드를 비교하고 분석합니다. 마이크 입력에서 스피커에서 출력되는 사운드를 효율적으로 제거하는 필터가 탑재되어 있어 에코로 스피커에서 출력되는 사운드가 마이크로 입력되는 것을 방지합니다. 이 기능은 룸 자체의 음향 반사와 잔향을 제거하지는 않습니다. * Acoustic Echo Canceller는 2.1 이후 버전을 사용할 수 있습니다.
* Acoustic Echo Canceller는 2.1 이후 버전을 사용할 수 있습니다.
스피치 프라이버시 시스템: 컨퍼런스 룸에서 기밀 정보 유지
컨퍼런스 룸과 회의실, 특히 금융 기관이나 의료 기관에서 기밀 보호에 대한 필요성이 지속적으로 확대되고 있습니다. 스피치 프라이버시 시스템은 원음 마스킹 기술을 활용하여 기밀 정보 누출을 방지합니다. 높은 볼륨의 노이즈로 대화를 차단하는 것이 아니라 야마하의 프로세스를 사용하여 사람 음성 요소에 “정보 차단 톤”을 동기화시키므로 말한 정보가 효과적으로 차단됩니다. 이 방식으로 상대적으로 낮은 볼륨에서도 정보가 보호되므로 편안하게 컨퍼런스를 진행할 수 있습니다. 사운드가 사람 음성과 동기화되므로 주위 사람이 대화 내용을 엿들을 수 없습니다. 이 기능은 대화 사운드를 완전히 제거하지 않습니다.

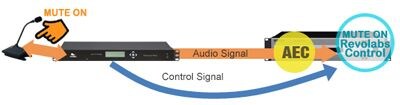

Revolabs Control Component
Yamaha and Revolabs codevelopped the mute link function, which enables mic muting of the Yamaha MRX7-D by ON/OFF button action directly from the Rebolabs Exective Elite - the local muting is disabled. Even when muted, the signal from the microphones is constantly sent to the AEC Module of MRX7-D to monitor the acoustic environment which speeds up AEC learning. This function greatly helps to reduce the chance of echo before the microphone is in use.
*This function requires on coming Executive Elite firmware version 1.1.6. and later
